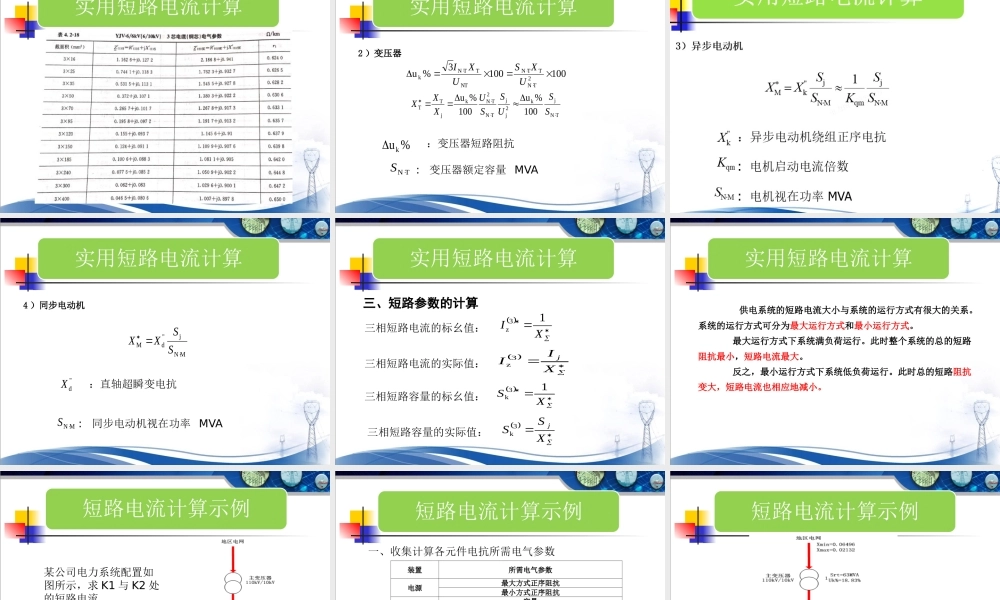

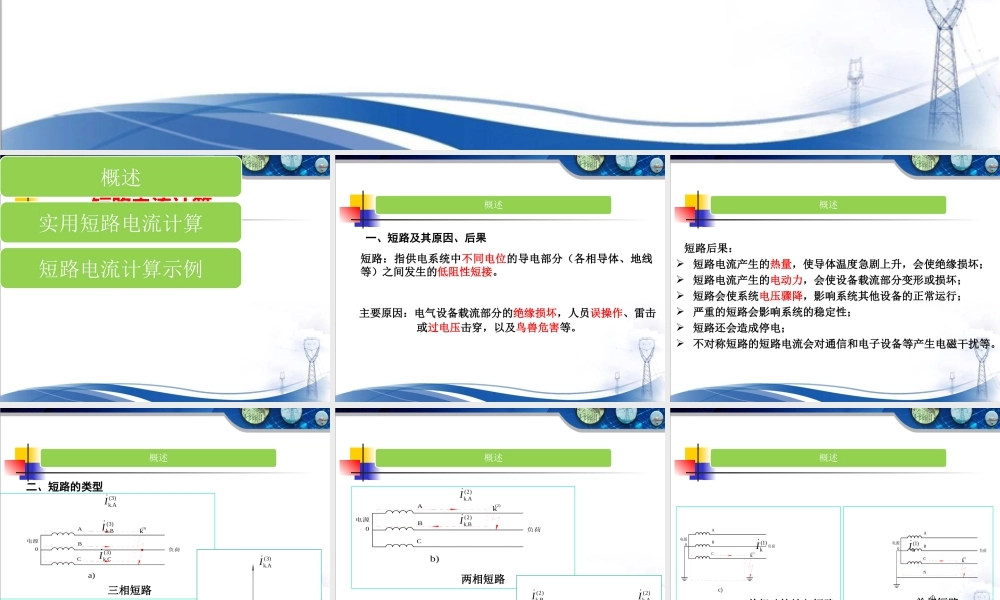

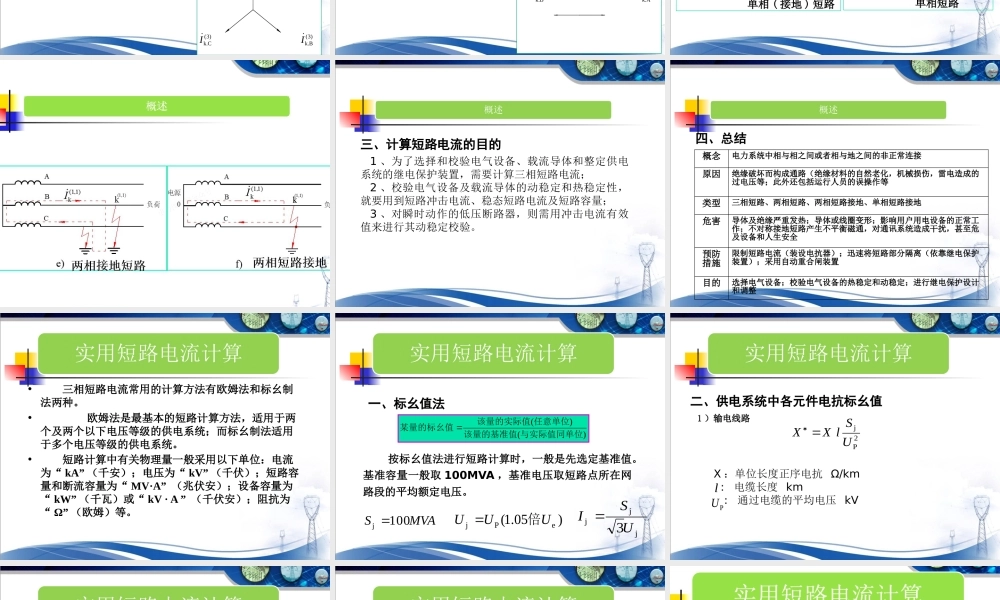

10kV 保护定值计算培训短路电流计算概述实用短路电流计算短路电流计算示例短路原因概述一、短路及其原因、后果 短路：指供电系统中不同电位的导电部分（各相导体、地线等）之间发生的低阻性短接。 主要原因：电气设备载流部分的绝缘损坏，人员误操作、雷击 或过电压击穿，以及鸟兽危害等。 短路后果概述 短路后果： 短路电流产生的热量，使导体温度急剧上升，会使绝缘损坏； 短路电流产生的电动力，会使设备载流部分变形或损坏； 短路会使系统电压骤降，影响系统其他设备的正常运行； 严重的短路会影响系统的稳定性； 短路还会造成停电； 不对称短路的短路电流会对通信和电子设备等产生电磁干扰等。短路类型概述二、短路的类型三相短路负荷a)电源0CBA(3)k(3)k.AI(3)k.BI(3)k.CI(3)k.AI(3)k.BI(3)Ik.C概述b)电源0CBA负荷(2)k两相短路(2)k.AI(2)k.BI(2)k.AI(2)Ik.B概述负荷0c)Ck(1)电源BA单相 ( 接地 ) 短路(1)kI负荷0d)NCk(1)电源BA单相短路kI(1)计算短路电流的目的概述三、计算短路电流的目的1 、为了选择和校验电气设备、载流导体和整定供电系统的继电保护装置，需要计算三相短路电流；2 、校验电气设备及载流导体的动稳定和热稳定性，就要用到短路冲击电流、稳态短路电流及短路容量；3 、对瞬时动作的低压断路器，则需用冲击电流有效值来进行其动稳定校验。概述四、总结概念电力系统中相与相之间或者相与地之间的非正常连接原因绝缘破坏而构成通路（绝缘材料的自然老化，机械损伤，雷电造成的过电压等；此外还包括运行人员的误操作等类型三相短路、两相短路、两相短路接地、单相短路接地危害导体及绝缘严重发热；导体或线圈变形；影响用户用电设备的正常工作；不对称接地短路产生不平衡磁通，对通讯系统造成干扰，甚至危及设备和人生安全预防措施限制短路电流（装设电抗器）；迅速将短路部分隔离（依靠继电保护装置）；采用自动重合闸装置目的选择电气设备；校验电气设备的热稳定和动稳定；进行继电保护设计和调整计算短路电流方法实用短路电流计算• 三相短路电流常用的计算方法有欧姆法和标幺制法两种。• 欧姆法是最基本的短路计算方法，适用于两个及两个以下电压等级的供电系统；而标幺制法适用于多个电压等级的供电系统。• 短路计算中有关物理量一般采用以下单位：电流为“ kA” （千安）；电压为“ kV” （千伏）；短路容量和断流容量为“ MV·A” （兆伏安）；设备容量...
