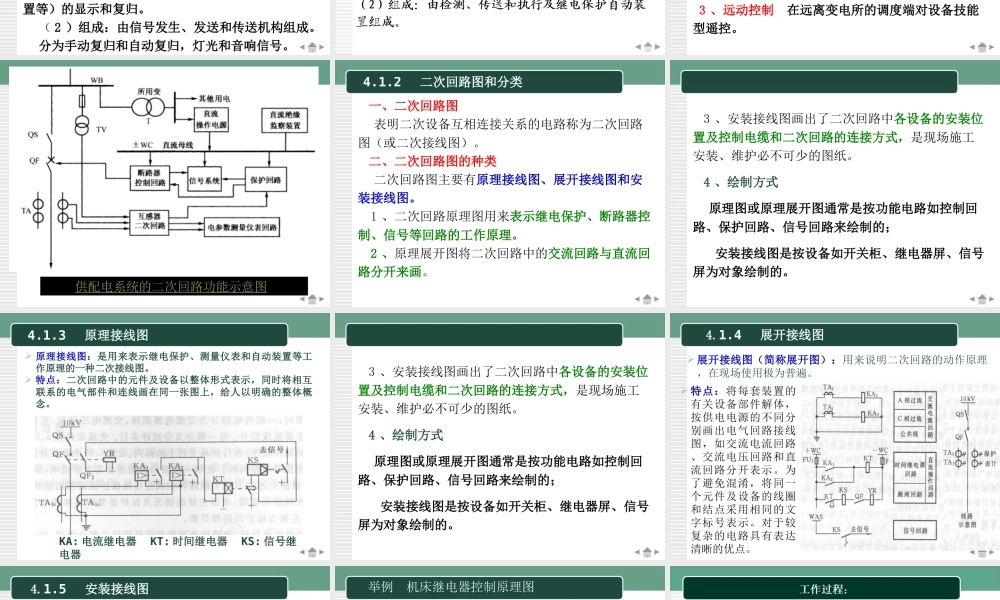

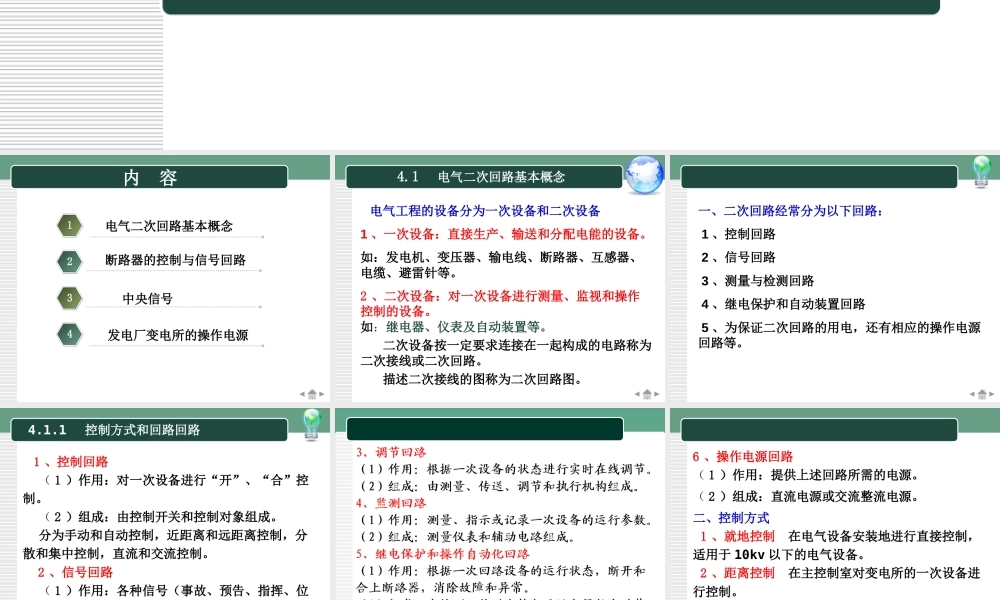

电气二次系统内 容电气二次回路基本概念1断路器的控制与信号回路2中央信号3发电厂变电所的操作电源44.1 电气二次回路基本概念 电气工程的设备分为一次设备和二次设备1 、一次设备：直接生产、输送和分配电能的设备。如：发电机、变压器、输电线、断路器、互感器、电缆、避雷针等。2 、二次设备：对一次设备进行测量、监视和操作控制的设备。如：继电器、仪表及自动装置等。 二次设备按一定要求连接在一起构成的电路称为二次接线或二次回路。 描述二次接线的图称为二次回路图。一、二次回路经常分为以下回路： 1 、控制回路 2 、信号回路 3 、测量与检测回路 4 、继电保护和自动装置回路 5 、为保证二次回路的用电，还有相应的操作电源回路等。 1 、控制回路 （ 1 ）作用：对一次设备进行“开”、“合”控制。 （ 2 ）组成：由控制开关和控制对象组成。 分为手动和自动控制，近距离和远距离控制，分散和集中控制，直流和交流控制。 2 、信号回路 （ 1 ）作用：各种信号（事故、预告、指挥、位置等）的显示和复归。 （ 2 ）组成：由信号发生、发送和传送机构组成。 分为手动复归和自动复归，灯光和音响信号。4.1.1 控制方式和回路回路6 、操作电源回路（ 1 ）作用：提供上述回路所需的电源。（ 2 ）组成：直流电源或交流整流电源。二、控制方式 1 、就地控制 在电气设备安装地进行直接控制，适用于 10kv 以下的电气设备。 2 、距离控制 在主控制室对变电所的一次设备进行控制。 3 、远动控制 在远离变电所的调度端对设备技能型遥控。供配电系统的二次回路功能示意图 一、二次回路图 表明二次设备互相连接关系的电路称为二次回路图（或二次接线图）。 二、二次回路图的种类 二次回路图主要有原理接线图、展开接线图和安装接线图。 1 、二次回路原理图用来表示继电保护、断路器控制、信号等回路的工作原理。 2 、原理展开图将二次回路中的交流回路与直流回路分开来画。4.1.2 二次回路图和分类 3 、安装接线图画出了二次回路中各设备的安装位置及控制电缆和二次回路的连接方式，是现场施工安装、维护必不可少的图纸。 4 、绘制方式 原理图或原理展开图通常是按功能电路如控制回路、保护回路、信号回路来绘制的； 安装接线图是按设备如开关柜、继电器屏、信号屏为对象绘制的。 原理接线图：是用来表示继电保护、测量仪表和自动装置等工作原理的一种二次接线图。 特点：二次回...
