变电工程电气安装质量通病及防治措施VIP免费

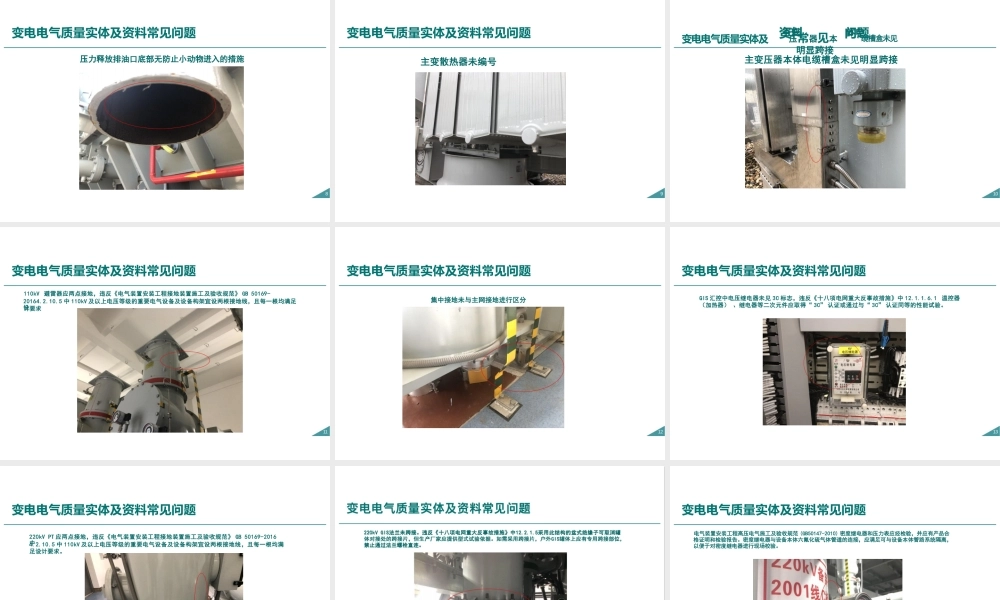

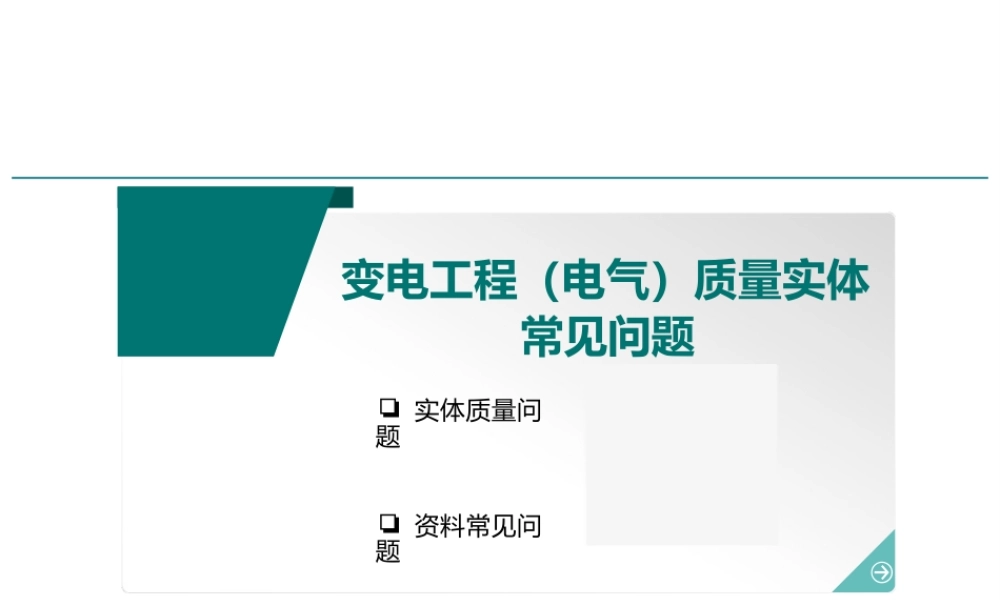

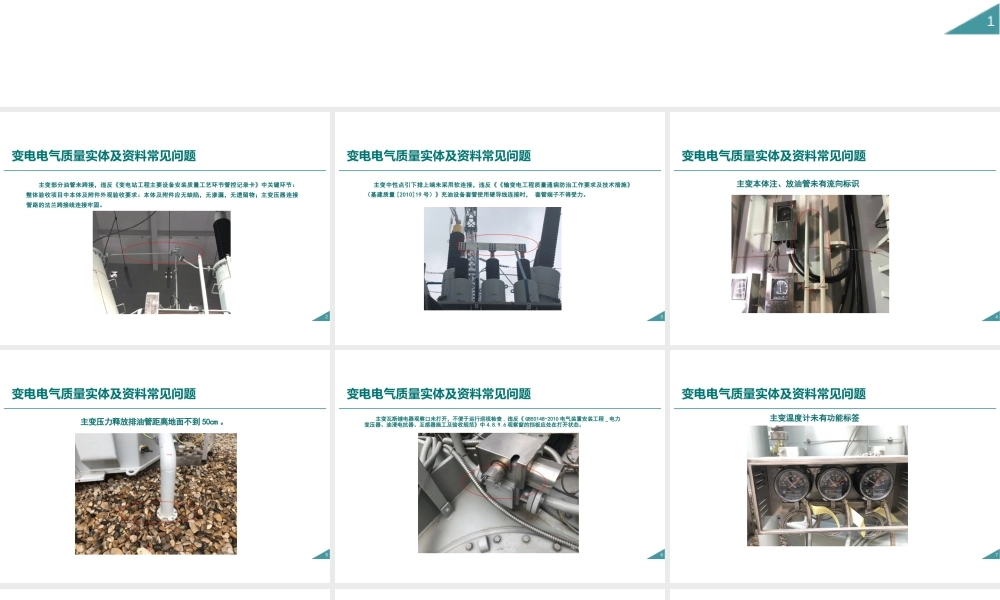

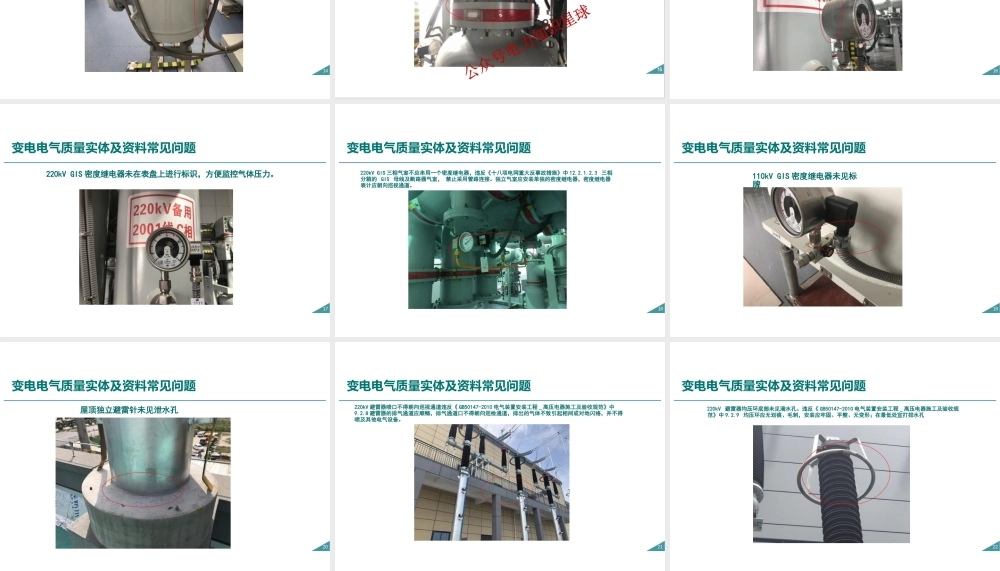

变电工程（电气）质量实体常见问题❏ 实体质量问题❏ 资料常见问题1主变部分油管未跨接，违反《变电站工程主要设备安装质量工艺环节管控记录卡》中关键环节：整体验收项目中本体及附件外观验收要求：本体及附件应无缺陷，无渗漏，无遗留物；主变压器连接管路的法兰跨接线连接牢固。变电电气质量实体及资料常见问题2主变中性点引下排上端未采用软连接，违反《《输变电工程质量通病防治工作要求及技术措施》（基建质量 [2010]19 号）》充油设备套管使用硬导线连接时， 套管端子不得受力。变电电气质量实体及资料常见问题3变电电气质量实体及资料常见问题主变本体注、放油管未有流向标识4变电电气质量实体及资料常见问题主变压力释放排油管距离地面不到 50cm 。5主变瓦斯继电器观察口未打开，不便于运行巡视检查 , 违反《 GB50148-2010 电气装置安装工程 _ 电力变压器、油浸电抗器、互感器施工及验收规范》中 4.8.9.6 观察窗的挡板应处在打开状态。变电电气质量实体及资料常见问题6变电电气质量实体及资料常见问题主变温度计未有功能标签7变电电气质量实体及资料常见问题压力释放排油口底部无防止小动物进入的措施8变电电气质量实体及资料常见问题主变散热器未编号9变电电气质量实体及 压常器见本 缆槽盒未见明显跨接主变压器本体电缆槽盒未见明显跨接10110kV 避雷器应两点接地，违反《电气装置安装工程接地装置施工及验收规范》 GB 50169-20164.2.10.5 中 110kV 及以上电压等级的重要电气设备及设备构架宜设两根接地线，且每一根均满足设变电电气质量实体及资料常见问题11计要求变电电气质量实体及资料常见问题集中接地未与主网接地进行区分12GIS 汇控中电压继电器未见 3C 标志，违反《十八项电网重大反事故措施》中 12.1.1.6.1 温控器（加热器） 、继电器等二次元件应取得“ 3C” 认证或通过与“ 3C” 认证同等的性能试验。变电电气质量实体及资料常见问题134.2.10.5 中 110kV 及以上电压等级的重要电气设备及设备构架宜设两根接地线，且每一根均满足设计要求。变电电气质量实体及资料常见问题220kV PT 应两点接地，违反《电气装置安装工程接地装置施工及验收规范》 GB 50169-2016中14电气装置安装工程高压电气施工及验收规范 (GB50147-2010) 密度继电器和压力表应经检验，并应有产品合格证明和检验报告。密度继电器与设备本体六氟化硫气体管道的连接，应满足可与设备本体管路系统隔离，以便于对密度继电...
