绝缘防护、屏护间距、保护接地、保护接零、漏电保护、静电防护.pptxVIP免费

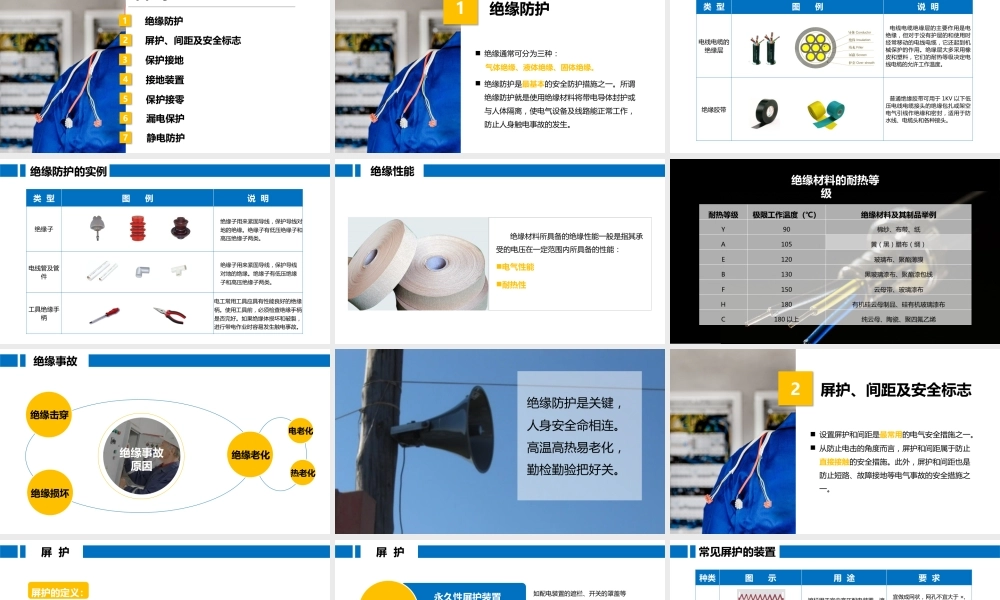

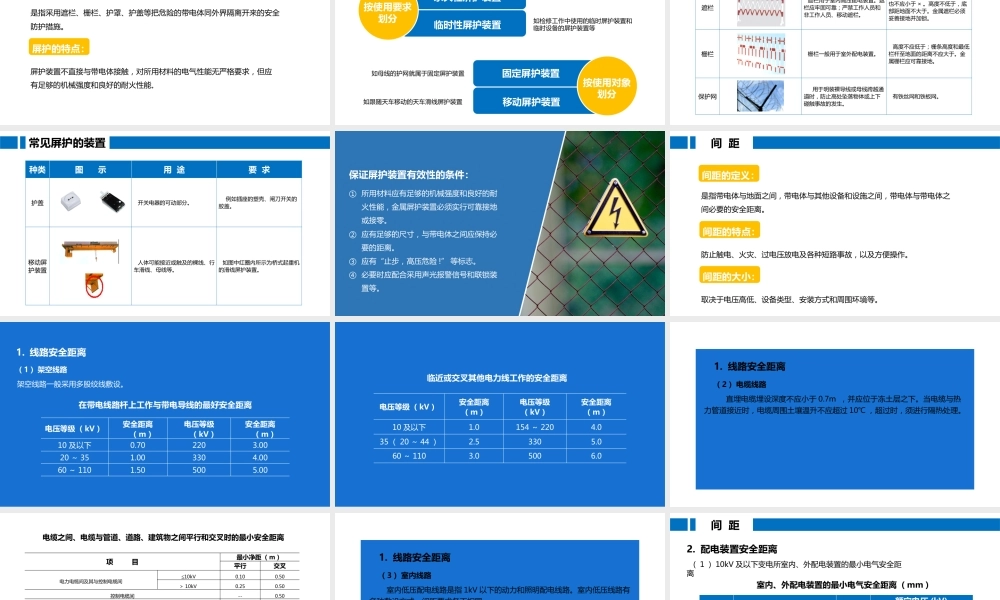

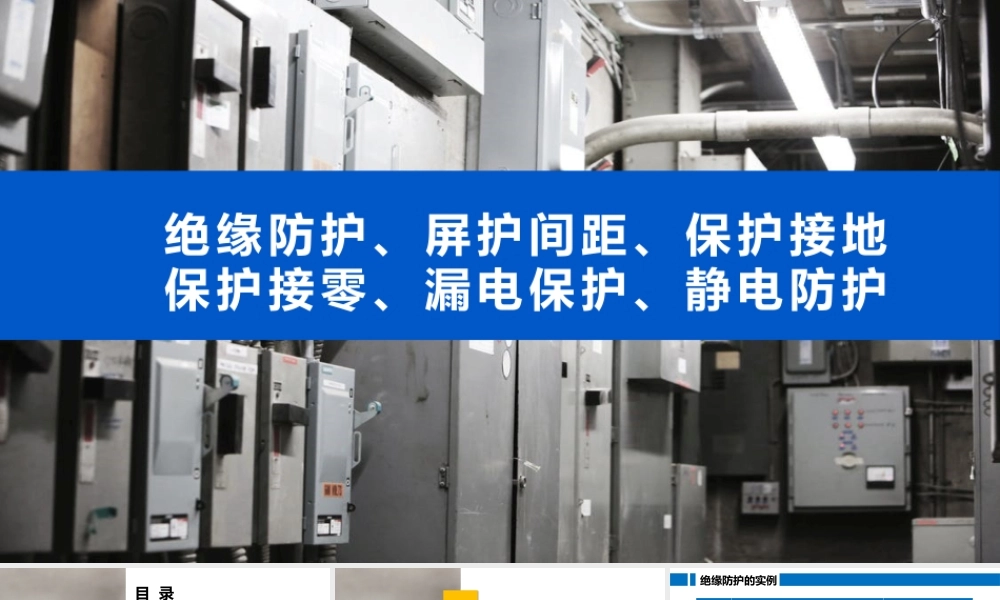

绝缘防护、屏护间距、保护接地保护接零、漏电保护、静电防护目 录绝缘防护1234567屏护、间距及安全标志保护接地接地装置保护接零漏电保护静电防护绝缘防护1 绝缘通常可分为三种： 气体绝缘、液体绝缘、固体绝缘。 绝缘防护是最基本的安全防护措施之一。所谓绝缘防护就是使用绝缘材料将带电导体封护或与人体隔离，使电气设备及线路能正常工作，防止人身触电事故的发生。类 型图 例说 明电线电缆的绝缘层 电线电缆绝缘层的主要作用是电绝缘，但对于没有护层的和使用时经常移动的电线电缆，它还起到机械保护的作用。绝缘层大多采用橡皮和塑料，它们的耐热等级决定电线电缆的允许工作温度。绝缘胶带 普通绝缘胶带可用于 1KV 以下低压电线电缆接头的绝缘包扎或架空电气引线作绝缘和密封，适用于防水线、电缆头和各种接头。 绝缘防护的实例类 型图 例说 明绝缘子 电线管及管件 工具绝缘手柄 绝缘防护的实例绝缘子用来紧固导线，保护导线对地的绝缘。绝缘子有低压绝缘子和高压绝缘子两类。绝缘子用来紧固导线，保护导线对地的绝缘。绝缘子有低压绝缘子和高压绝缘子两类。电工常用工具应具有性能良好的绝缘柄。使用工具前，必须检查绝缘手柄是否完好。如果绝缘体损坏和破裂，进行带电作业时容易发生触电事故。 绝缘性能绝缘材料所具备的绝缘性能一般是指其承受的电压在一定范围内所具备的性能：电气性能耐热性 耐热等级极限工作温度（℃）绝缘材料及其制品举例Y90棉纱、布带、纸A105黄（黑）腊布（绸）E120玻璃布、聚酯薄膜B130黑玻璃漆布、聚酯漆包线F150云母带、玻璃漆布H180有机硅云母制品、硅有机玻璃漆布C180 以上纯云母、陶瓷、聚四氟乙烯 绝缘材料的耐热等级绝缘事故绝缘事故原因绝缘损坏绝缘击穿绝缘老化 电老化 热老化 绝缘防护是关键，人身安全命相连。高温高热易老化，勤检勤验把好关。屏护、间距及安全标志2 设置屏护和间距是最常用的电气安全措施之一。 从防止电击的角度而言，屏护和间距属于防止直接接触的安全措施。此外，屏护和间距也是防止短路、故障接地等电气事故的安全措施之一。屏 护屏护的定义：是指采用遮栏、栅栏、护罩、护盖等把危险的带电体同外界隔离开来的安全防护措施。屏护的特点：屏护装置不直接与带电体接触，对所用材料的电气性能无严格要求，但应有足够的机械强度和良好的耐火性能。屏 护按使用要求划分永久性屏护装置临时性屏护装置如配电装置的遮栏、开关的罩盖等如检修工作...
