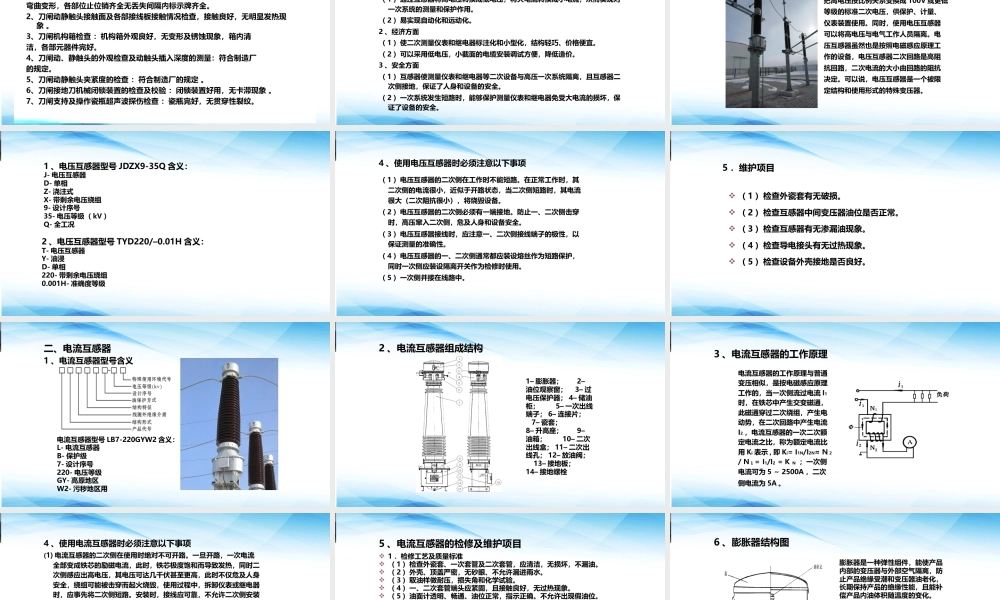

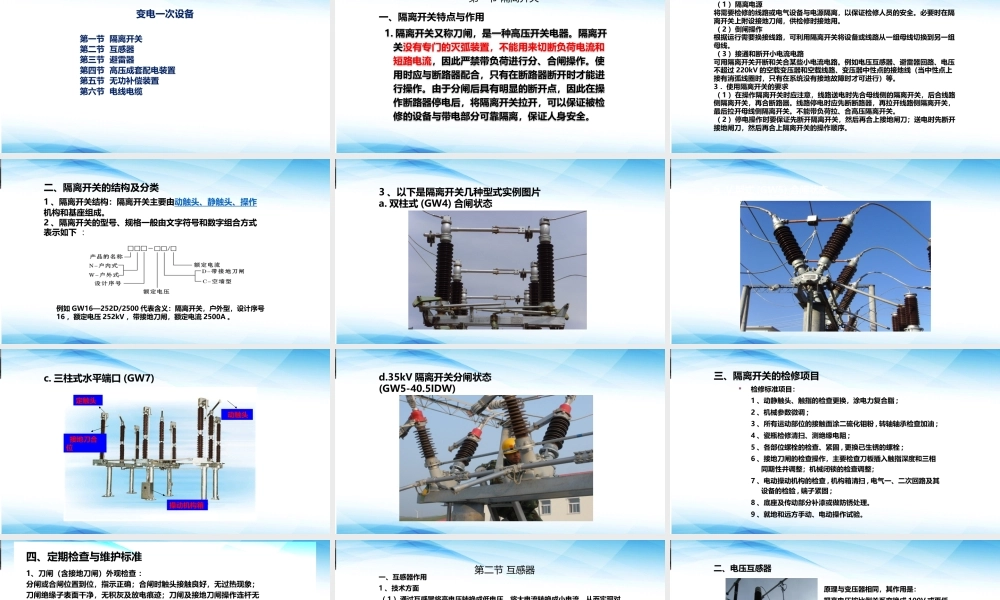

变电站一次设备变电一次设备第一节 隔离开关第二节 互感器第三节 避雷器第四节 高压成套配电装置第五节 无功补偿装置第六节 电线电缆 第一节 隔离开关一、隔离开关特点与作用1. 隔离开关又称刀闸，是一种高压开关电器。隔离开关没有专门的灭弧装置，不能用来切断负荷电流和短路电流，因此严禁带负荷进行分、合闸操作。使用时应与断路器配合，只有在断路器断开时才能进行操作。由于分闸后具有明显的断开点，因此在操作断路器停电后，将隔离开关拉开，可以保证被检修的设备与带电部分可靠隔离，保证人身安全。 2 ．隔离开关的主要功能（ 1 ）隔离电源将需要检修的线路或电气设备与电源隔离，以保证检修人员的安全。必要时在隔离开关上附设接地刀闸，供检修时接地用。（ 2 ）倒闸操作根据运行需要换接线路，可利用隔离开关将设备或线路从一组母线切换到另一组母线。（ 3 ）接通和断开小电流电路可用隔离开关开断和关合某些小电流电路。例如电压互感器、避雷器回路、电压不超过 220kV 的空载变压器和空载线路、变压器中性点的接地线（当中性点上接有消弧线圈时，只有在系统没有接地故障时才可进行）等。3 ．使用隔离开关的要求（ 1 ）在操作隔离开关时应注意，线路送电时先合母线侧的隔离开关，后合线路侧隔离开关，再合断路器。线路停电时应先断断路器，再拉开线路侧隔离开关，最后拉开母线侧隔离开关。不能带负荷拉、合高压隔离开关。（ 2 ）停电操作时要保证先断开隔离开关，然后再合上接地闸刀；送电时先断开接地闸刀，然后再合上隔离开关的操作顺序。二、隔离开关的结构及分类1 、隔离开关结构：隔离开关主要由动触头、静触头、操作机构和基座组成。2 、隔离开关的型号、规格一般由文字符号和数字组合方式表示如下 ：例如 GW16—252D/2500 代表含义：隔离开关，户外型，设计序号16 ，额定电压 252kV ，带接地刀闸，额定电流 2500A 。3 、以下是隔离开关几种型式实例图片a. 双柱式 (GW4) 合闸状态b. V 型式 (GW5) 合闸状态c. 三柱式水平端口 (GW7)定触头 动触头 接地刀合位操动机构箱d.35kV 隔离开关分闸状态(GW5-40.5IDW)三、隔离开关的检修项目检修标准项目：1 、动静触头、触指的检查更换，涂电力复合脂 ;2 、机械参数微调 ;3 、所有运动部位的接触面涂二硫化钼粉 , 转轴轴承检查加油 ;4 、瓷瓶检修清扫、测绝缘电阻 ;5 、各部位螺栓的检查、紧固 , 更换已生锈的螺栓 ;6 、接...
