变电一次设计基本原则VIP免费

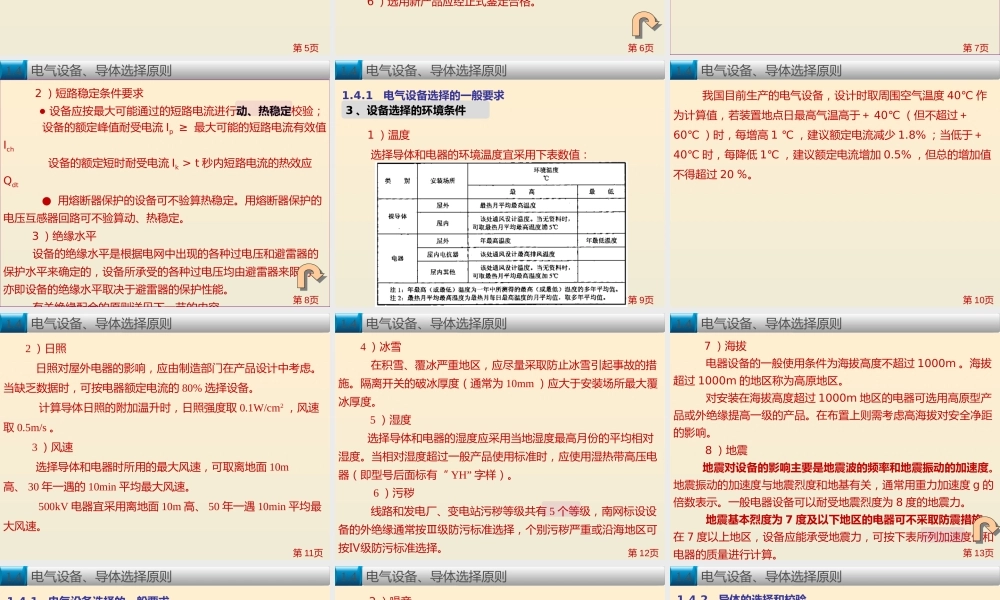

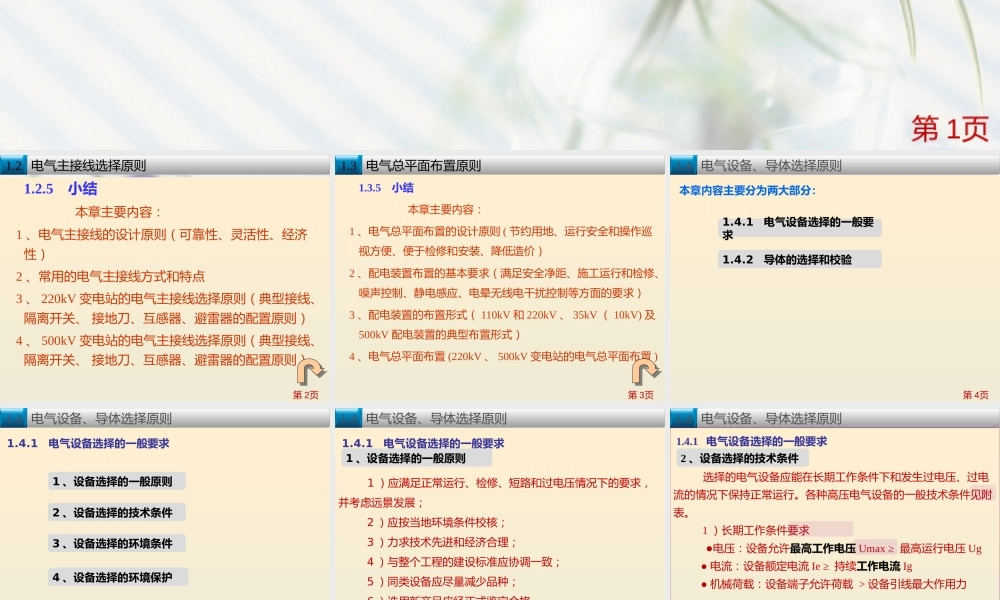

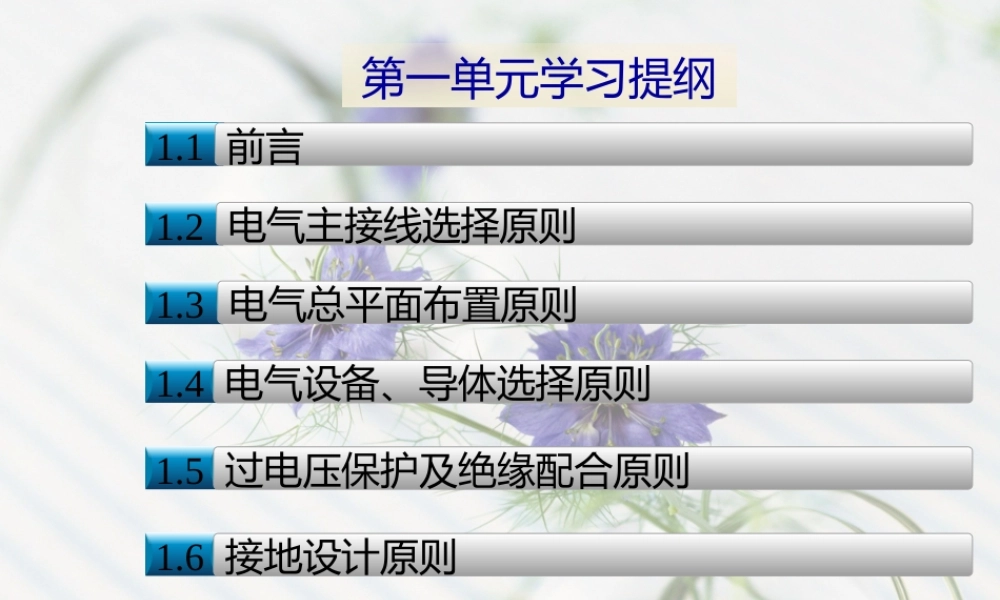

第 1页1.1 前言1.2 电气主接线选择原则1.3 电气总平面布置原则1.4 电气设备、导体选择原则第一单元学习提纲1.5 过电压保护及绝缘配合原则1.6 接地设计原则1.2.5 小结 本章主要内容： 1 、电气主接线的设计原则（可靠性、灵活性、经济性） 2 、常用的电气主接线方式和特点 3 、 220kV 变电站的电气主接线选择原则（典型接线、隔离开关、 接地刀、互感器、避雷器的配置原则） 4 、 500kV 变电站的电气主接线选择原则（典型接线、隔离开关、 接地刀、互感器、避雷器的配置原则）1.2 电气主接线选择原则第 2页1.3.5 小结 本章主要内容： 1 、电气总平面布置的设计原则 ( 节约用地、运行安全和操作巡视方便、便于检修和安装、降低造价） 2 、配电装置布置的基本要求（满足安全净距、施工运行和检修、噪声控制、静电感应、电晕无线电干扰控制等方面的要求） 3 、配电装置的布置形式（ 110kV 和 220kV 、 35kV （ 10kV) 及500kV 配电装置的典型布置形式） 4 、电气总平面布置 (220kV 、 500kV 变电站的电气总平面布置 )1.3 电气总平面布置原则第 3页第 4页1.4 电气设备、导体选择原则 本章内容主要分为两大部分：1.4.1 电气设备选择的一般要求1.4.2 导体的选择和校验第 4页第 5页1.4 电气设备、导体选择原则 1.4.1 电气设备选择的一般要求1 、设备选择的一般原则2 、设备选择的技术条件3 、设备选择的环境条件4 、设备选择的环境保护第 5页第 6页1.4 电气设备、导体选择原则 1.4.1 电气设备选择的一般要求 1 ）应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展； 2 ）应按当地环境条件校核； 3 ）力求技术先进和经济合理； 4 ）与整个工程的建设标准应协调一致； 5 ）同类设备应尽量减少品种； 6 ）选用新产品应经正式鉴定合格。1 、设备选择的一般原则第 6页第 7页1.4 电气设备、导体选择原则 1.4.1 电气设备选择的一般要求 选择的电气设备应能在长期工作条件下和发生过电压、过电流的情况下保持正常运行。各种高压电气设备的一般技术条件见附表。 1 ）长期工作条件要求 ●电压：设备允许最高工作电压 Umax ≥ 最高运行电压 Ug ● 电流：设备额定电流 Ie ≥ 持续工作电流 Ig ● 机械荷载：设备端子允许荷载 > 设备引线最大作用力 2 、设备选择的技术条件第 7页第 8页1.4 电气设备、导体选择原则 2 ）短路稳定条件...
