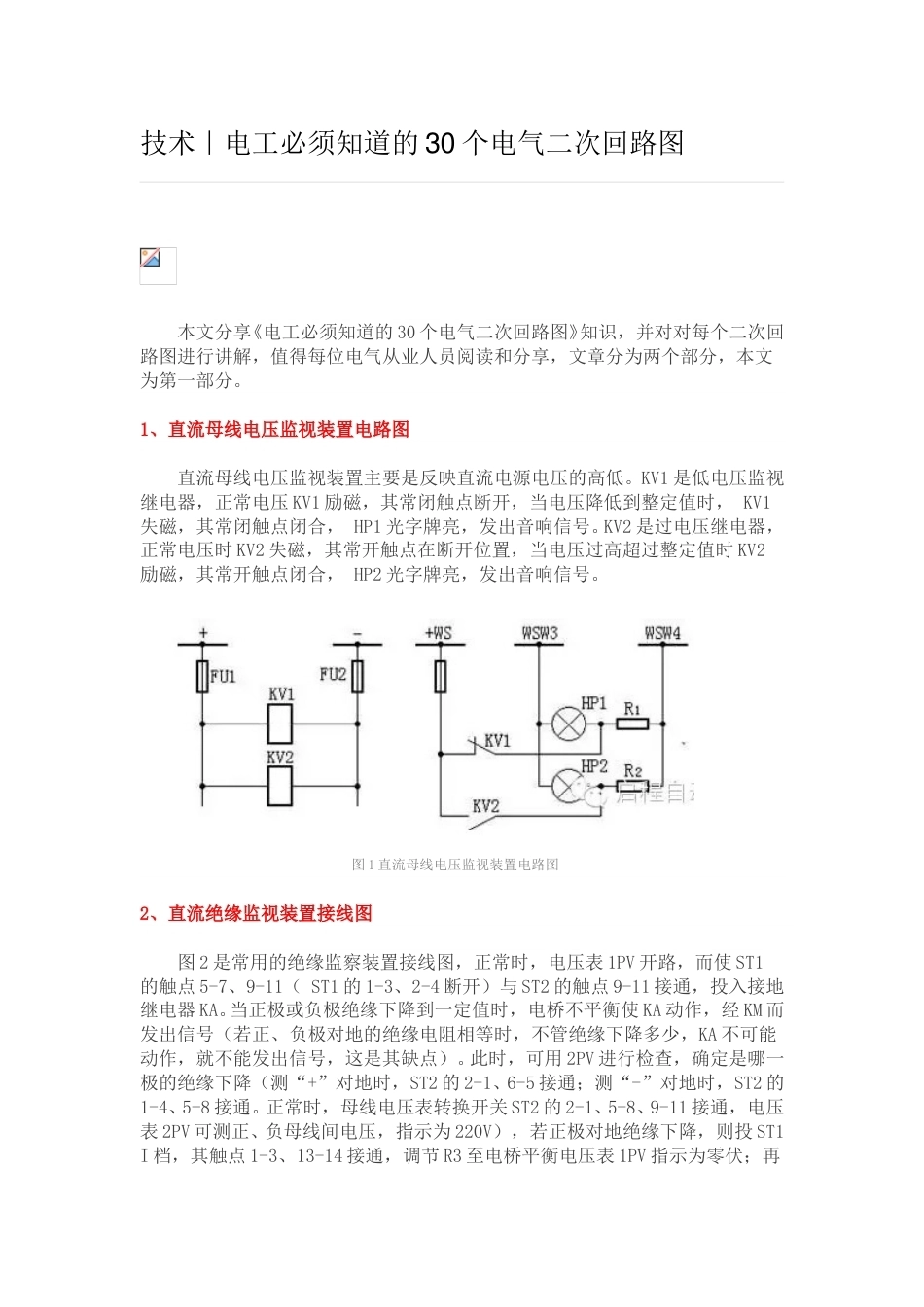

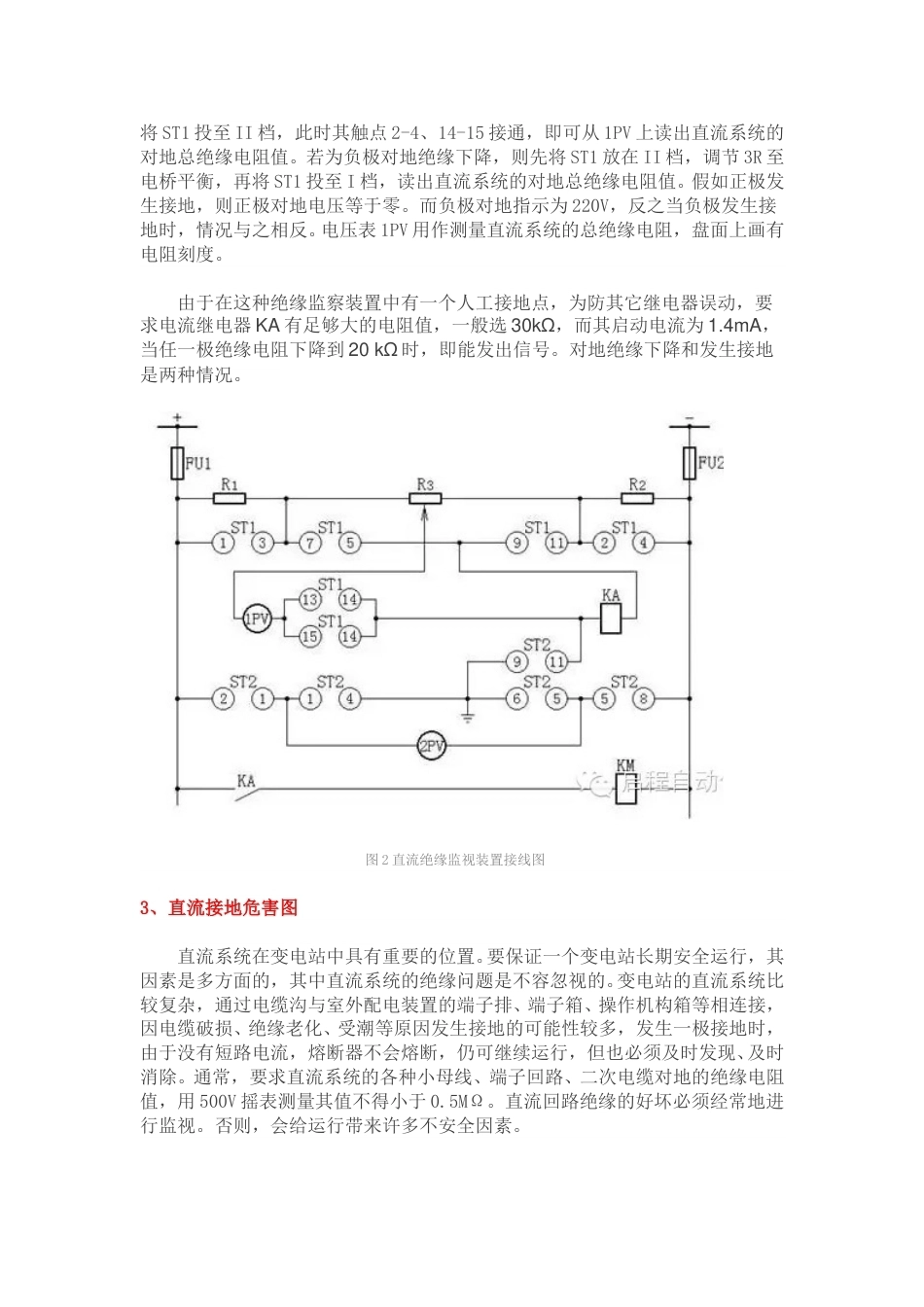

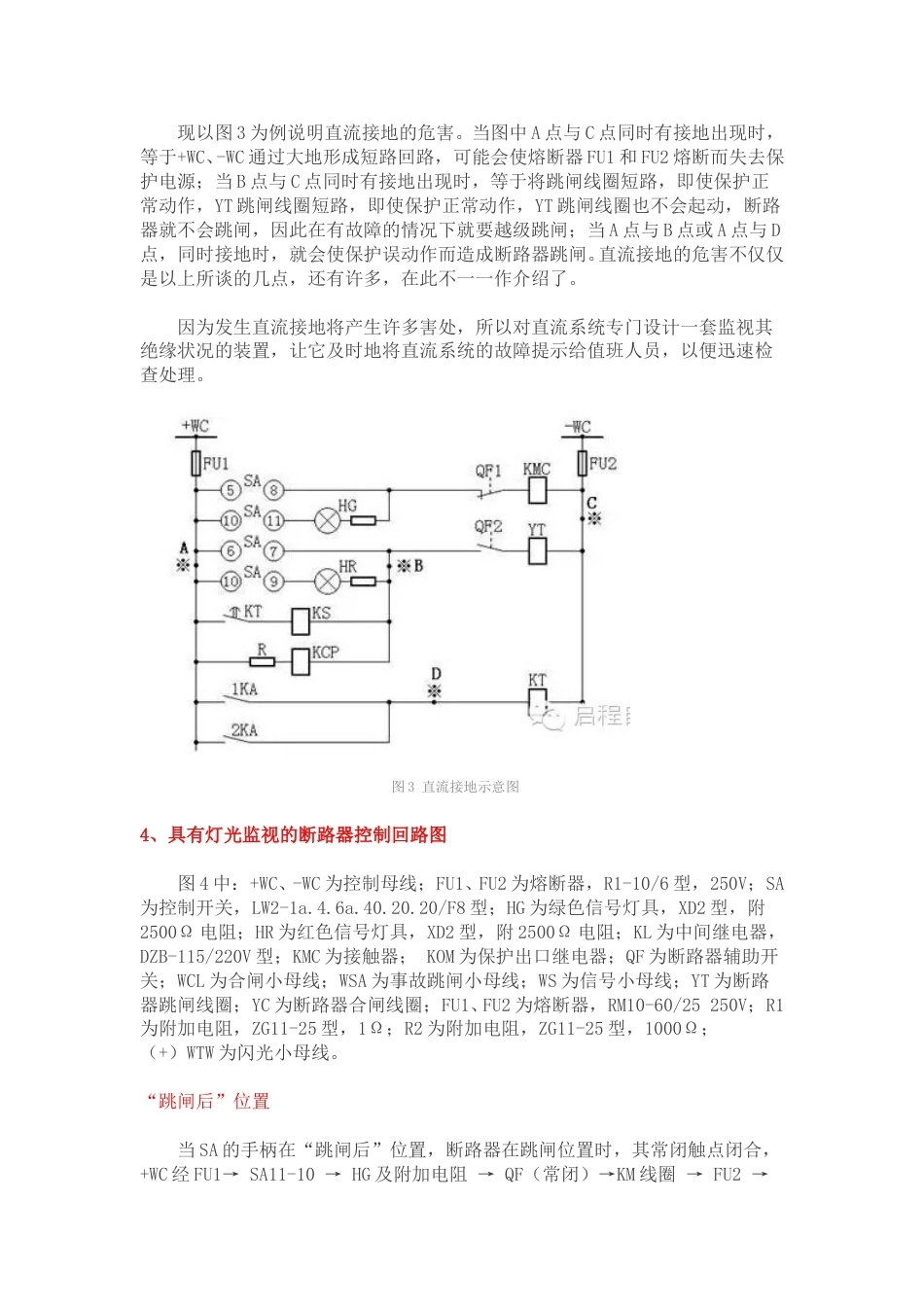

技术｜电工必须知道的 30 个电气二次回路图本文分享《电工必须知道的 30 个电气二次回路图》知识，并对对每个二次回路图进行讲解，值得每位电气从业人员阅读和分享，文章分为两个部分，本文为第一部分。1、直流母线电压监视装置电路图直流母线电压监视装置主要是反映直流电源电压的高低。KV1 是低电压监视继电器，正常电压 KV1 励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1 光字牌亮，发出音响信号。KV2 是过电压继电器，正常电压时 KV2 失磁，其常开触点在断开位置，当电压过高超过整定值时 KV2励磁，其常开触点闭合， HP2 光字牌亮，发出音响信号。图 1 直流母线电压监视装置电路图 2、直流绝缘监视装置接线图图 2 是常用的绝缘监察装置接线图，正常时，电压表 1PV 开路，而使 ST1的触点 5-7、9-11（ ST1 的 1-3、2-4 断开）与 ST2 的触点 9-11 接通，投入接地继电器 KA。当正极或负极绝缘下降到一定值时，电桥不平衡使 KA 动作，经 KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA 不可能动作，就不能发出信号，这是其缺点）。此时，可用 2PV 进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2 的 2-1、6-5 接通；测“-”对地时，ST2 的1-4、5-8 接通。正常时，母线电压表转换开关 ST2 的 2-1、5-8、9-11 接通，电压表 2PV 可测正、负母线间电压，指示为 220V），若正极对地绝缘下降，则投 ST1I 档，其触点 1-3、13-14 接通，调节 R3 至电桥平衡电压表 1PV 指示为零伏；再将 ST1 投至 II 档，此时其触点 2-4、14-15 接通，即可从 1PV 上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将 ST1 放在 II 档，调节 3R 至电桥平衡，再将 ST1 投至 I 档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为 220V，反之当负极发生接地时，情况与之相反。电压表 1PV 用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器 KA 有足够大的电阻值，一般选 30kΩ，而其启动电流为 1.4mA，当任一极绝缘电阻下降到 20 kΩ 时，即能发出信号。对地绝缘下降和发生接地是两种情况。图 2 直流绝缘监视装置接线图 3、直流接地危害图直流系统在变电站中具有重要的位置。要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。通常，要求直流系统的各种小母线、端子回路、二次电缆对地的绝缘电阻值，用 500V 摇表测量其值不得小于 0.5MΩ。直流回路绝缘的好坏必须经常地进行监视。否则，会给运行带来许多不安全因素。现以图 3 为例说明直流接地的危害。当图中 A 点与 C 点同时有接地出现时，等于+WC、-WC 通过大地形成短路回路，可能会使熔断器 FU1 和 FU2 熔断而失去保护电源；当 B 点与 C 点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT 跳闸线圈短路，即使保护正常动作，YT 跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当 A 点与 B 点或 A 点与 D点，同时接地时，就会使保护误动作而造成断路器跳闸。直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。图 3 直流接地示意图 4、具有灯光监视的断路器控制回路图图 4 中：+WC、-WC 为控制母线；FU1、FU2 为熔断器，R1-10/6 型，250V；SA为控制开关，LW2-1a.4.6a.40.20.20/F8 型；HG 为绿色信号灯具，XD2 型，附2500Ω 电阻；HR 为红色信号灯具，XD2 型，附 2500Ω 电阻；KL 为中间继电器，DZB-115/220V 型；KMC 为接触器； KOM 为保护出口继电器；QF 为断路器辅助开关；WCL 为合闸小母线；WSA 为事故跳闸小母线；WS 为信号小母线；YT 为断路器跳闸线圈；YC 为断路器合闸线圈；FU1、FU2 为熔断器，RM10-60/25 250V；R1为附加电阻，ZG11-25 型，1Ω；R2 为附加电阻，ZG11-25 型，1000Ω；（+）WTW 为闪光小母线。“跳闸后”位置当 SA 的手柄在“跳闸后”位置，断路器在跳闸位置时，其常闭触点闭合，+WC 经 FU1→ SA11-10 → HG 及附加电阻 → QF（常闭）→KM 线圈 → FU2 → -WC。此时，绿色信号灯回路接通，绿灯亮，它表示断路器正处于跳闸后位置，同时表示电源、熔断器、辅助触点及合闸回路完好，可以进行合闸操作。但 KMC不会动作，因电压主要降在 HG 及附加电阻上。“预备合闸”位置当 SA 的手柄顺时针方向旋转 90º 至“预备合闸”位置，SA9-10 接通，绿灯HG 回路由（+）WTW → SA9-10 → HG → QF（常闭）→ KMC → FU2 → -WC 导通，绿灯闪光，发出预备合闸信号，但 KMC 仍不会启动，因回路中串有 HG 和 R。“合闸”位置当 SA 的手柄再顺时针方向旋转 45º 至“合闸”位置时，SA5-8 触点接通，接触器 KMC 回路由+WC → SA5-8 → KL2（常闭）→ QF（常闭）→ KMC 线圈 →-WC 导通而启动，闭合其在合闸线圈回路中的触点，使断路器合闸。断路器合闸后，QF 常闭触点打开、常开触点闭合。“合闸后”位置松手后，SA 的手柄自动反时针方向转动 45º，复归至垂直（即“合闸后”）位置，SA16-13 触点接通。此时，红灯 HR 回路由 FU1 → SA16-13 → HR → KL 线圈 → QF（常开） → YT 线圈 → FU2 → -WC 导通，红灯亮，指示断路器处于合闸位置，同时表示跳闸回路完好，可以进行跳闸。“预备跳闸”位置SA 手柄在“预备跳闸”位置时，SA13-14 导通，经（+）WTW → HR → KL → QF 常开触点 → YT → -WC 回路，红灯闪光，发出预备合闸信号。“跳闸”位置将 SA 手柄反时针方向转 45º 至“跳闸”位置，SA6-7 导通，HR 及 R 被短接，经+WC → SA6-7 KL → QF 常开触点→ -WC，使 YT 励磁，断路器跳闸。断路器跳闸后，其常开触点断开，常闭触点闭合，绿灯亮，指示断路器已跳闸完毕，放开手柄后，SA 复位至“跳闸后”位置。当断路器手动或自动重合在故障线路上时，保护装置将动作跳闸，此时如果运行人员仍将控制开关放在“合闸”位置（SA5-8 触点接通），或自动装置触点 KM1 未复归，断路器 SA5-8 将再合闸。因为线路有故障，保护又动作跳闸，从而出现多次“跳—合”现象。此种现象称为“跳跃”。断路器若发生跳跃不仅会引起断路器毁坏，而且还将扩大事故，所谓“防跳”措施，就是利用操作机构本身机械上具有的“防跳”闭锁装置或控制回路中所具有的电气“防跳”接线，来防止断路器发生“防跳”的措施。图 4 中所示控制回路采取了电气“防跳”接线。其 KL 为跳跃闭锁继电器，它有两个线圈，一个电流启动线圈，串于跳闸回路中；另一个电压保护线圈，经过自身常开触点 KL1 与合闸接触器线圈并联。此外在合闸回路中还串有常闭触点 KL2，其工作原理如下：当利用控制开关（SA）或自动装置（KM1）进行合闸时，若合在故障线上，保护将动作，KOM 触点闭合，使断路器跳闸。跳闸回路接通的同时，KL 电流线圈带电，KL 动作，其常闭触点 KL2 断开合闸回路，常开触点 KL1 接通 KL 的电压自保持线圈。此时，若合闸脉冲未解除（如 SA 未复归或 KM1 卡住等），则 KL 电压自保持线圈通过触点 SA5-8 或 KM1 的触点实现自保持，使 KL2 长期打开，可靠地断开合闸回路，使断路器不能再次合闸。只有当合闸脉冲解除（即 KM1 断开或SA5-8 切断），KL 的电压自保持线圈断电后，回路才能恢复至正常状态。图 4 中 KL3 的作用是用来保护出口继电器触点 KOM 的，防止 KOM 先于 QF 打开而被烧坏。电阻 R1 的作用是保证保护出口回路中当有串接的信号继电器时，信号继电器能可靠动作。图 4 具有灯光监视的断路器控制回路图（电磁操作机构） 5、液压操作机构的断路器控制、信号回路图液压机构的工作压力，各厂家有一定差异，以北京开关厂出品 CY3 型为例，在 20℃时，额定贮气筒压力为 11.7±0.98MPa，额定压力 17.65MPa，当温度变化 1℃时，预充压力变化 0.045MPa。图 5 中，当液压低于 14.72MPa，合闸回路中的压力触点 SP4 断开，不允许合闸；当液压低于 13.73MPa，跳闸回路中的压力触点 SP5 断开，不允许跳闸，如电网运行允许，也可用这个触点启动中间继电器后，作用于跳闸。当压力低于 15.72MPa，3SP3 触点闭合，发出油压降低信号；当液压低于16.72MPa 时，触点 SP1、SP2 闭合，启动油泵打压，当油压上升到 18.63 MPa 时，SP1、SP2 均断开，油泵停止打压。当压力低于 9.8MPa 或高于 24.5MPa 时，由压力表的触点 PP1、PP2 启动 KM3 发出压力异常信号，还可以利用 KM3 常闭触点闭锁油泵电动机启动接触器的启动回路（图中未示出），防止当油压降到零时，启动油泵可能造成断路器的慢分事故。图 5 具有液压操作机构的断路器控制、信号回路图6、弹簧贮能操作机构的断路器控制、信号回路图图 6 为 SW4-110 型断路器配弹簧操作机构的断路器控制、信号回路，在其合闸线圈中串有弹簧已贮能闭锁触点 SQS1 只有弹簧贮能后，才能合闸；当设有自动重合闸，如重合于永久性故障时，弹簧来不及贮能（需 9S），故不能第二次重合。为可靠起见，仍加了“防跳”回路。当 KAC 由跳闸位置继电器的 KQT 启动时，KQT 线圈的一端应接至 SQS与 QF 之间。如按以往接线，接于 SQS 之前，当 KAC 动作，重合于永久性故障后，此时弹簧贮能释放，SQS 打开，KQT 失电，断开 KAC 的启动回路，重合闸继电器中的电容又重新充电足够时，待弹簧重新贮能后，SQS 闭合，KQT 线圈带电，KAC 启动，又进行一次重合闸。此种情况，如不及时断开控制开关，还会反复进行多次。 图 6 弹簧贮能操作机构的断路器控制、信号回路图7、由两个中间继电器构成的闪光装置接线图由两个中间继电器构成的闪光装置的原理接线见图 7 图所示。当某一断路器的位置与其控制开关不对应时，闪光母线（+）WTW 经“不对应”回路，信号灯（HR 或 HG）及操作线圈（YT 或 YC）与负电源接通，KM1 启动，KM1 常开触点闭合，KM2 相继启动，其常开触点将 KM1 线圈短接，并使闪光母线直接与正常电源沟通，信号灯（HR 或 HG）全亮；当 KM1 触点延时断开后，KM2 失磁，其常开触点断开，常闭触点闭合，KM1 再次启动，闪光母线（+）WTW 经 KM1 线圈与正电源接通，“不对应”回路中的信号灯呈半亮，重复上述过程，便发出连续的闪光信号。KM1 及 KM2 带延时复位，是为了使闪光变得更加明显。图 7 中，试验按钮 SE 的信号灯 HW 用于模拟试验。当揿下 SE 时，闪光母线（+）WTW 经信号灯 HW 与负电源接通，于是闪光装置便按上述顺序动作，使试验灯...
