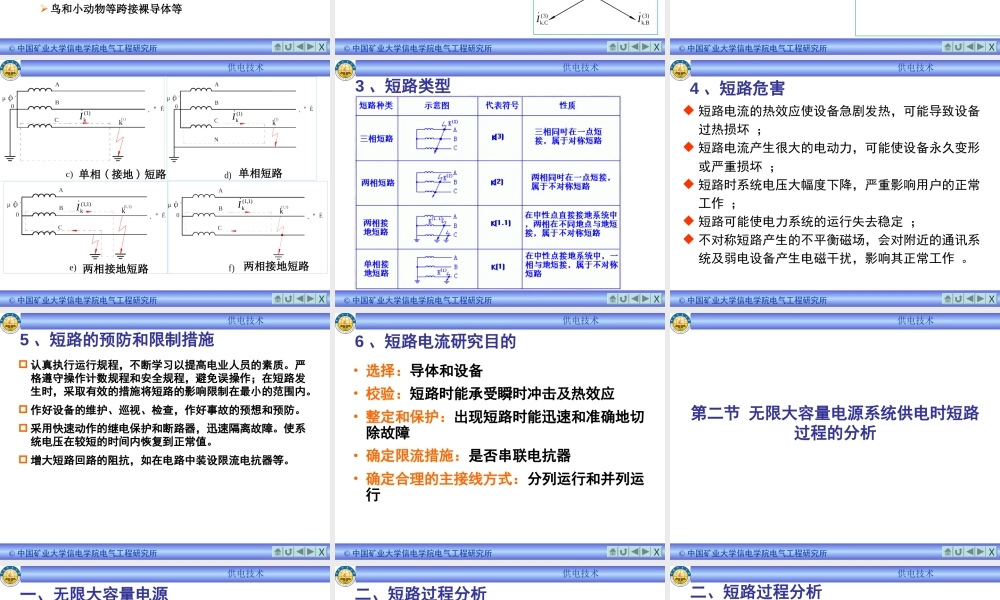

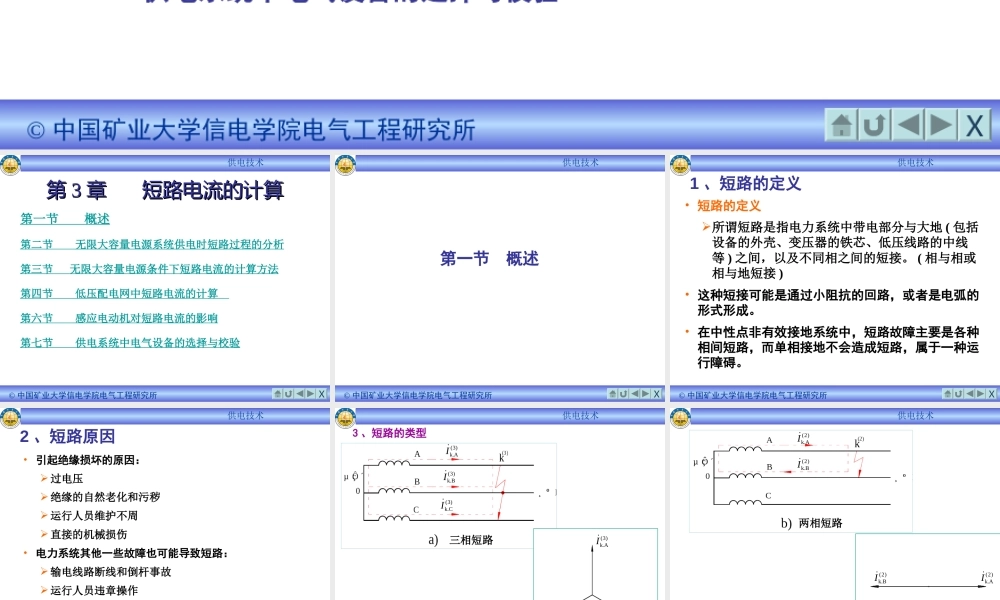

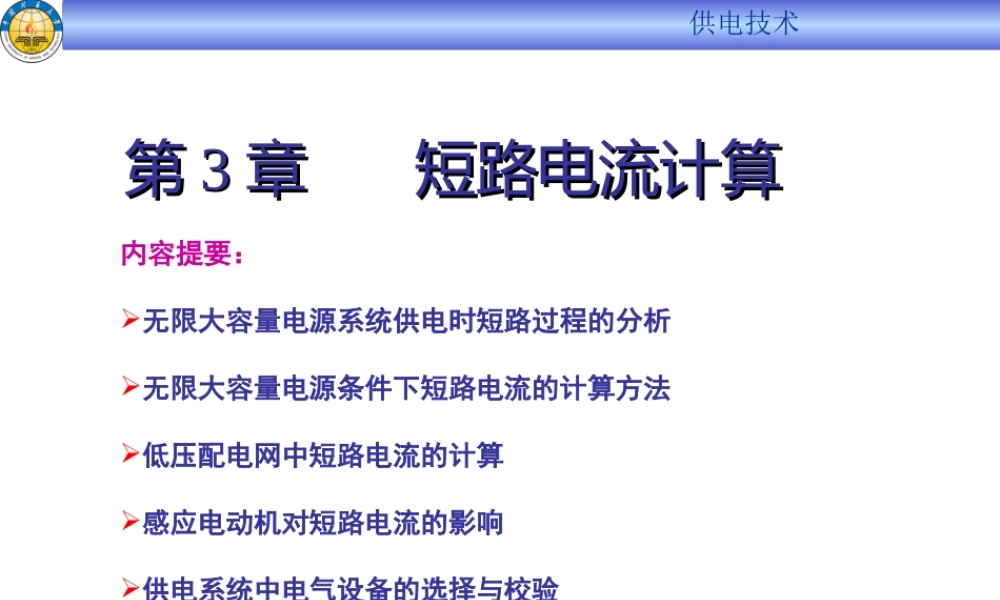

© 中国矿业大学信电学院电气工程研究所供电技术X内容提要：无限大容量电源系统供电时短路过程的分析无限大容量电源条件下短路电流的计算方法低压配电网中短路电流的计算感应电动机对短路电流的影响供电系统中电气设备的选择与校验第第 33 章 短路电流计算章 短路电流计算© 中国矿业大学信电学院电气工程研究所供电技术X第第 33 章 短路电流的计算章 短路电流的计算第一节 概述第二节 无限大容量电源系统供电时短路过程的分析第三节 无限大容量电源条件下短路电流的计算方法第四节 低压配电网中短路电流的计算 第六节 感应电动机对短路电流的影响第七节 供电系统中电气设备的选择与校验© 中国矿业大学信电学院电气工程研究所供电技术X第一节 概述© 中国矿业大学信电学院电气工程研究所供电技术X1 、短路的定义• 短路的定义所谓短路是指电力系统中带电部分与大地 ( 包括设备的外壳、变压器的铁芯、低压线路的中线等 ) 之间，以及不同相之间的短接。 ( 相与相或相与地短接 )• 这种短接可能是通过小阻抗的回路，或者是电弧的形式形成。• 在中性点非有效接地系统中，短路故障主要是各种相间短路，而单相接地不会造成短路，属于一种运行障碍。© 中国矿业大学信电学院电气工程研究所供电技术X2 、短路原因• 引起绝缘损坏的原因：过电压绝缘的自然老化和污秽运行人员维护不周直接的机械损伤• 电力系统其他一些故障也可能导致短路：输电线路断线和倒杆事故运行人员违章操作鸟和小动物等跨接裸导体等© 中国矿业大学信电学院电气工程研究所供电技术X3 、短路的类型三相短路(3)k.AI(3)k.BI(3)k.CI(3)k.AI(3)k.BI(3)Ik.C© 中国矿业大学信电学院电气工程研究所供电技术X(2)k.AI(2)k.BI两相短路(2)k.AI(2)Ik.B© 中国矿业大学信电学院电气工程研究所供电技术X单相 ( 接地 ) 短路(1)kI单相短路(1)kI两相接地短路(1,1)kI两相接地短路kI(1,1)© 中国矿业大学信电学院电气工程研究所供电技术X3 、短路类型© 中国矿业大学信电学院电气工程研究所供电技术X 短路电流的热效应使设备急剧发热，可能导致设备过热损坏 ； 短路电流产生很大的电动力，可能使设备永久变形或严重损坏 ； 短路时系统电压大幅度下降，严重影响用户的正常工作 ； 短路可能使电力系统的运行失去稳定 ； 不对称短路产生的不平衡磁场，会对附近的通讯系统及弱...
