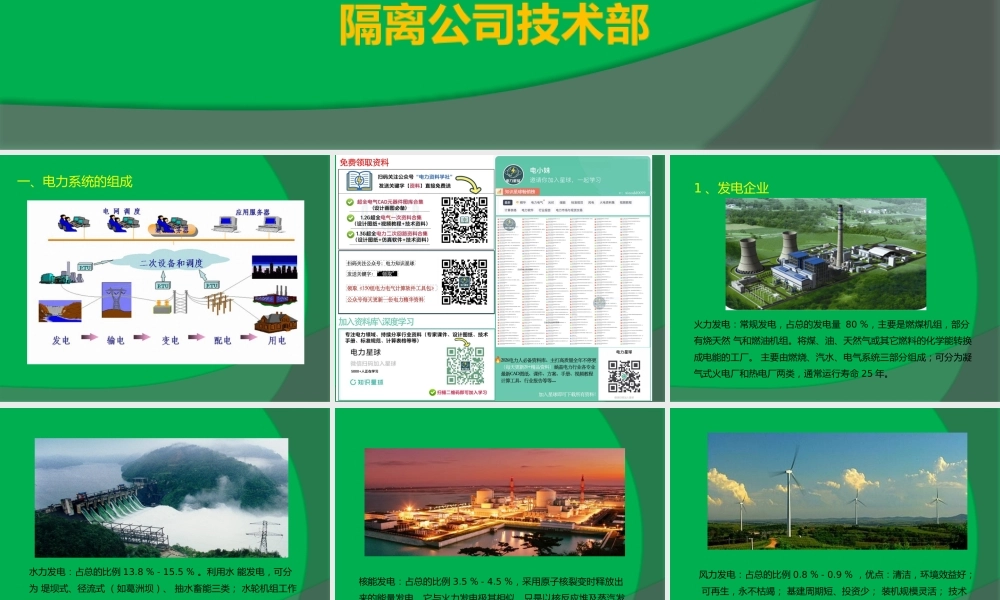

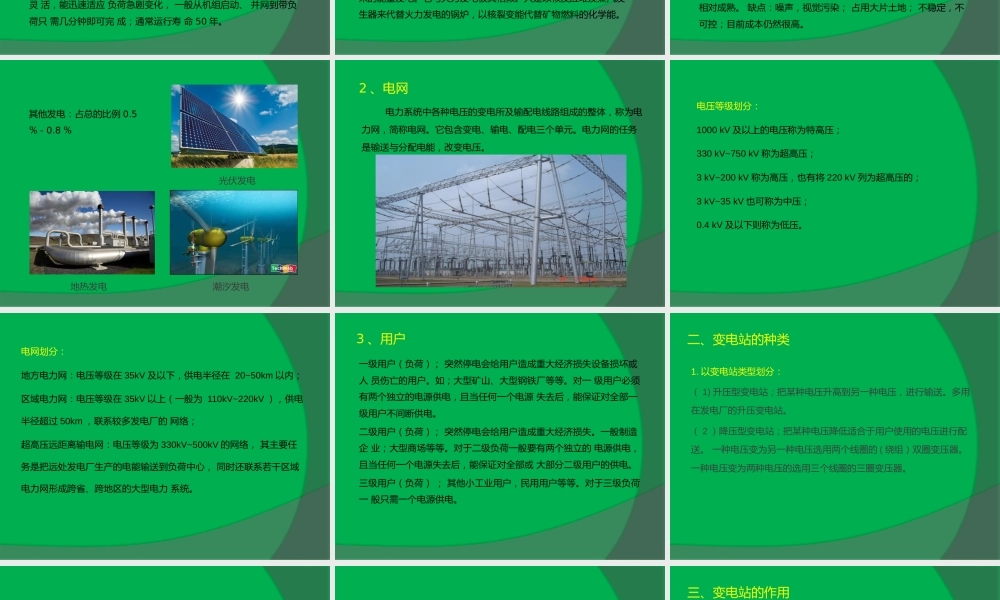

山东泰开隔离公司技术培训教程变电站的组成隔离公司技术部 一、电力系统的组成火力发电：常规发电，占总的发电量 80 ％，主要是燃煤机组，部分有烧天然 气和燃油机组。将煤、油、天然气或其它燃料的化学能转换成电能的工厂。 主要由燃烧、汽水、电气系统三部分组成；可分为凝气式火电厂和热电厂两类，通常运行寿命 25 年。1 、发电企业水力发电：占总的比例 13.8 ％ - 15.5 ％ 。利用水 能发电，可分为 堤坝式、径流式 （如葛洲坝）、 抽水畜能三类； 水轮机组工作灵 活，能迅速适应 负荷急剧变化， 一般从机组启动、 并网到带负荷只 需几分钟即可完 成；通常运行寿 命 50 年。核能发电：占总的比例 3.5 ％ - 4.5 ％，采用原子核裂变时释放出来的能量发电。它与火力发电极其相似。只是以核反应堆及蒸汽发生器来代替火力发电的锅炉，以核裂变能代替矿物燃料的化学能。风力发电：占总的比例 0.8 ％ - 0.9 ％ ，优点：清洁，环境效益好； 可再生，永不枯竭； 基建周期短、投资少； 装机规模灵活； 技术相对成熟。 缺点：噪声，视觉污染； 占用大片土地； 不稳定，不可控；目前成本仍然很高。其他发电：占总的比例 0.5％ - 0.8 ％ 地热发电光伏发电潮汐发电 电力系统中各种电压的变电所及输配电线路组成的整体，称为电力网，简称电网。它包含变电、输电、配电三个单元。电力网的任务是输送与分配电能，改变电压。2 、电网电压等级划分：1000 kV 及以上的电压称为特高压； 330 kV~750 kV 称为超高压；3 kV~200 kV 称为高压，也有将 220 kV 列为超高压的； 3 kV~35 kV 也可称为中压； 0.4 kV 及以下则称为低压。 电网划分：地方电力网：电压等级在 35kV 及以下，供电半径在 20~50km 以内； 区域电力网：电压等级在 35kV 以上（一般为 110kV~220kV ），供电半径超过 50km ，联系较多发电厂的 网络；超高压远距离输电网：电压等级为 330kV~500kV 的网络， 其主要任务是把远处发电厂生产的电能输送到负荷中心， 同时还联系若干区域电力网形成跨省、跨地区的大型电力 系统。一级用户（负荷）； 突然停电会给用户造成重大经济损失设备损坏或人 员伤亡的用户。如；大型矿山、大型钢铁厂等等。对一 级用户必须有两个独立的电源供电，且当任何一个电源 失去后，能保证对全部一级用户不间断供电。 二级用户（负荷）； 突然停电会给用户造成重大经济损失。一般制...
