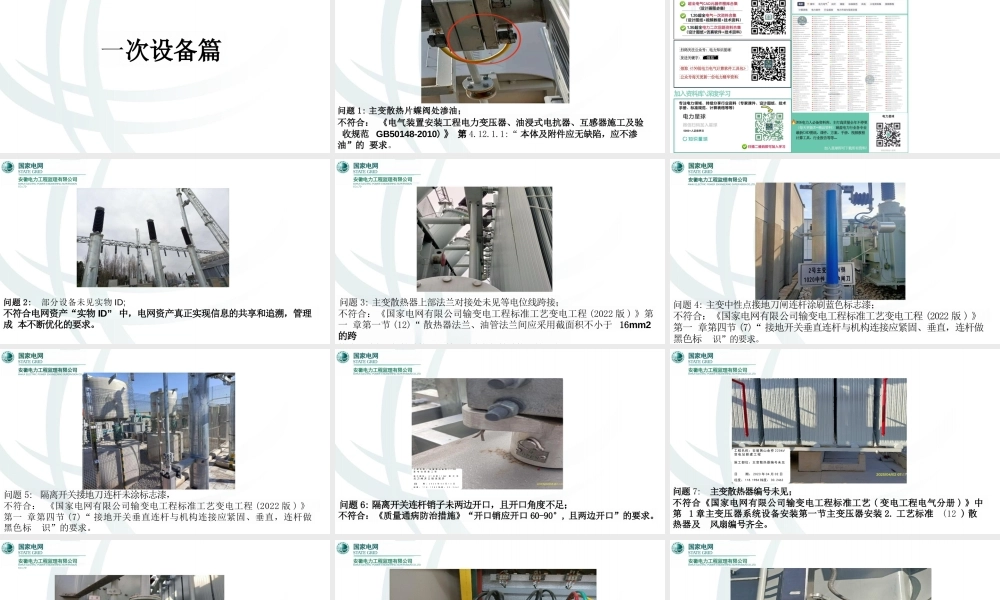

分 享职工大讲堂变电站电气施工质量常见问题浅析SHARE国家电网STATE GRID安徽电力工程监理有限公司ANHUI ELECTRIC POWER ENGINEERING SUPERVISION CO.,LTD一次设备篇问题 1: 主变散热片蝶阀处渗油；不符合： 《电气装置安装工程电力变压器、油浸式电抗器、互感器施工及验 收规范 GB50148-2010) 》 第 4.12.1.1:“ 本体及附件应无缺陷，应不渗油”的 要求。国家电网STATE GRID安徽电力工程监理有限公司ANHUI ELECTRIC POWER ENGINEERING SUPERVISION CO.,LTD问题 2: 部分设备未见实物 ID;不符合电网资产“实物 ID” 中，电网资产真正实现信息的共享和追溯，管理成 本不断优化的要求。国家电网STATE GRID安徽电力工程监理有限公司ANHUI ELECTRIC POWER ENGINEERING SUPERVISION CO.,LTD问题 3: 主变散热器上部法兰对接处未见等电位线跨接；不符合：《国家电网有限公司输变电工程标准工艺变电工程 (2022 版 ) 》第一 章第一节 (12)“ 散热器法兰、油管法兰间应采用截面积不小于 16mm2的跨接接接国家电网STATE GRID安徽电力工程监理有限公司ANHUI ELECTRIC POWER ENGINEERING SUPERVISION CO.,LTD问题 4: 主变中性点接地刀闸连杆涂刷蓝色标志漆；不符合：《国家电网有限公司输变电工程标准工艺变电工程 (2022 版 ) 》第一 章第四节 (7)“ 接地开关垂直连杆与机构连接应紧固、垂直，连杆做黑色标 识”的要求。国家电网STATE GRID安徽电力工程监理有限公司ANHUI ELECTRIC POWER ENGINEERING SUPERVISION CO.,LTDANHUI ELECTRIC POWER ENGINEERING SUPERVSION CO.,L问题 5: 隔离开关接地刀连杆未涂标志漆，不符合： 《国家电网有限公司输变电工程标准工艺变电工程 (2022 版 ) 》第一 章第四节 (7)“ 接地开关垂直连杆与机构连接应紧固、垂直，连杆做黑色标 识”的要求。国家电网STATE GRID安徽电力工程监理有限公司ANHUI ELECTRIC POWER ENGINEERING SUPERVISION CO.,LTD工 程 名 称 ； 安 徽 黄 山 金 桥 2 2 0kV变 电 站 新 建 工 程施 工 部 位 ： # 1 主 变 1 1 0kV 侧 中 性点 刀 闸 开 口 销 未 双 开期 ： 2 0 2 3 年 0 3 月 1 3 日经 度 ： 1 1 8 . 1 9 8 3 纬 度 ： 3 0 . 2 4 6 1问题 6: 隔离开关连杆销子未两边开口，且开口角度不足；不符合：《质量通病防治措施》“...
