课件4西门子中压开关柜8BK20型构造及特点VIP免费

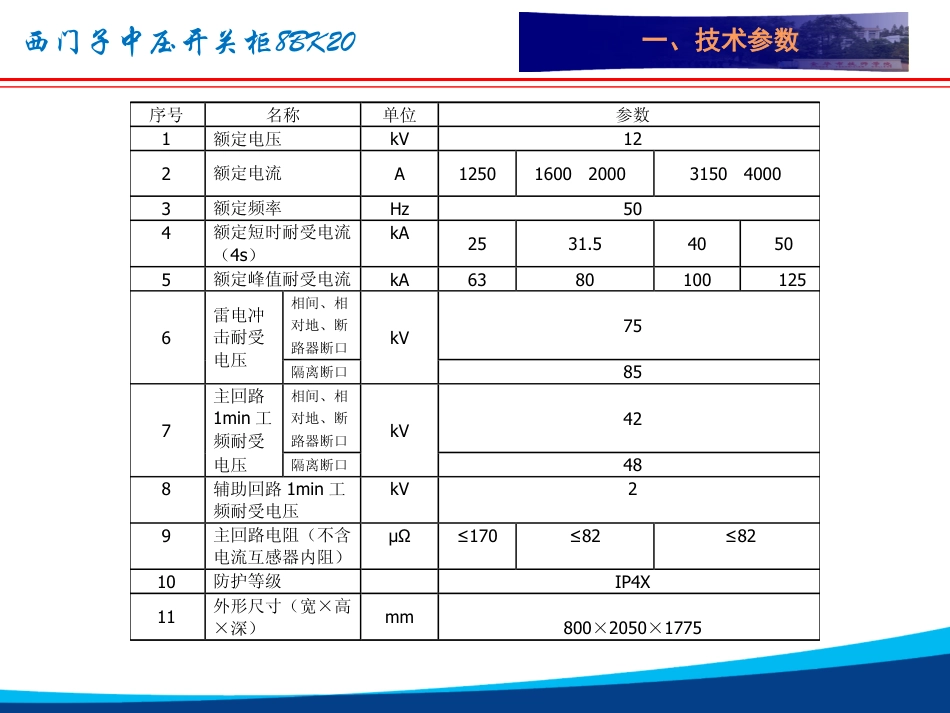

西门子中压开关柜8BK20西门子中压开关柜8BK20型构造及特点西门子中压开关柜8BK20一、技术参数西门子中压开关柜8BK20一、技术参数序号 名称 单位 参数 1 额定电压 kV 12 2 额定电流 A 1250 1600 2000 3150 4000 3 额定频率 Hz 50 4 额定短时耐受电流（4s） kA 25 31.5 40 50 5 额定峰值耐受电流 kA 63 80 100 125 6 雷电冲击耐受电压 相间、相对地、断路器断口 kV 75 隔离断口 85 7 主回路1min 工频耐受 相间、相对地、断路器断口 kV 42 电压 隔离断口 48 8 辅助回路 1min 工频耐受电压 kV 2 9 主回路电阻（不含电流互感器内阻） μΩ ≤170 ≤82 ≤82 10 防护等级 IP4X 11 外形尺寸（宽×高×深） mm 800×2050×1775 西门子中压开关柜8BK20二、产品结构西门子中压开关柜8BK20二、产品结构 开关柜系由柜体和可移开部件两大部分组成。柜体结构采用折边立柱。柜体的外壳和各功能单元的隔板均采用优质热镀锌钢板弯制、铆接而成，分隔成手车室；母线室、断路器室,电缆室、低压室，每一单元均接地。铠装式手车柜外壳防护等级符合IP4X的要求，满足“五防”要求。高压部分的顶部装有泄压活门，电缆室底部装有接地铜母线，当手车推入柜内，即能通过接地铜母线可靠接地；断路器室底部左侧还开有二次电缆长方孔，电缆可沿左侧通到低压室，手车室中部两侧装有供手车进出的导轨。西门子中压开关柜8BK20二、产品结构西门子中压开关柜8BK20二、产品结构 手车由联锁、支架和断路器本体组成，推进机构安装在联锁中部。支架两侧面各装有2个轮子，内装滚珠轴承，使得手车可轻便灵活地推进、拉出。手车分为断路器手车、隔离手车、电压互感器手车、接地手车等。PT小车由动触头、支撑绝缘子、PT、熔断器、避雷器、放电计数器等元件组成，具体见图2： 动触头 支撑绝缘子 熔断器 PT 避雷器 放电计数器 图 2 西门子中压开关柜8BK20二、产品结构 当需要将母线接地时，有两种方案：如果有母线接地刀，则可使用母线接地刀直接接地；如果开关柜没有母线接地刀，则需要使用专用的接地小车将母线接地。具体操作时，须先将PT小车取出，然后将接地小车置入PT柜内，将接地小车移入工作位置即可完成母线的接地(接地小车上的短接铜排通过小车滑动接地端子与铜排连接到接地铜母线，完成接地)。接地小车与PT小车在结构上相类似，其区别是接地小车只有动触头及短接铜排。具体见图3，图4，图5。 动触头...
