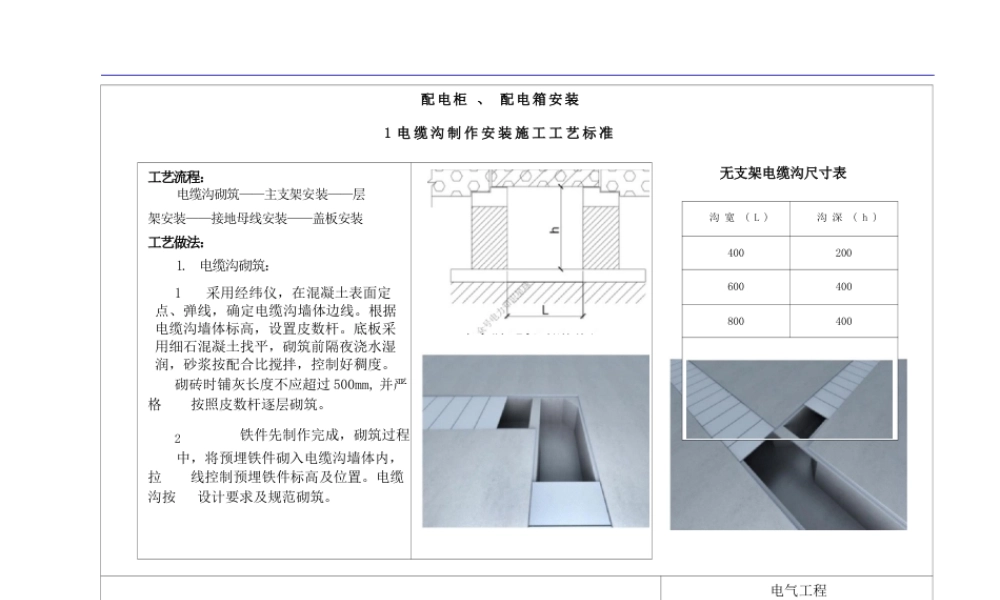

配电柜 、 配电箱安装1 电 缆 沟 制 作 安 装 施 工 工 艺 标 准无支架电缆沟尺寸表无支架电缆沟效果图 ( 二 )电气工程电缆沟制作安装图 1工艺流程：电缆沟砌筑——主支架安装——层架安装——接地母线安装——盖板安装工艺做法：1. 电缆沟砌筑：1 采用经纬仪，在混凝土表面定 点、弹线，确定电缆沟墙体边线。根据 电缆沟墙体标高，设置皮数杆。底板采 用细石混凝土找平，砌筑前隔夜浇水湿 润，砂浆按配合比搅拌，控制好稠度。砌砖时铺灰长度不应超过 500mm, 并严格 按照皮数杆逐层砌筑。2 铁件先制作完成，砌筑过程 中，将预埋铁件砌入电缆沟墙体内，拉 线控制预埋铁件标高及位置。电缆沟按 设计要求及规范砌筑。无支架电缆沟剖面图无支架电缆沟效果图 ( 一 )沟 宽 ( L )沟 深 ( h )4002006004008004002. 主支架安装：电缆沟主支架 安装可采用螺栓或焊接固定。在预 埋铁件上焊接固定时，拉通长线找 平。3. 层架安装：清理干净电缆沟 内杂物，将预制完成的电缆层架焊 接至已安装完成的主支架上；按设电缆电压级和类型、敷设特征普 通 支 ( 吊 ) 架桥架200250300300350400h+100控制电缆明敷120电力电缆明敷6kV 以下1506 ～ 10kV 交联聚乙烯20035kV 单芯25035kV 三芯300110 ～ 220 kV 、每层 1 根以上330kV 、 500kV350电 缆 敷 设 手 槽 盒 ( h : 槽 盒 外 壳 高度 )h+80计及规范要求确定层架间距，层架水平度符合要求。4. 接地母线安装：电缆沟内焊 接 φ10 圆钢或 -40×4 镀锌扁钢作接 地母线，并刷黄绿相间油漆。5. 盖板安装：安装预制混凝土 盖板或预制花纹钢盖板。盖板就位 时，调整构件位置，使其缝宽均匀，正反面位置正确、平稳、整 齐。:支架选择 ( 材质、组合形式 ) 由工程设计决2. 电缆支架层间距详见表 1 。当主架与预埋件焊接时，安装孔取消；主架架连接采用焊接固定。4. 电缆水平敷设时，电力电缆间净距不小于且不小于电缆外径。沟底敷设时， 1kV 以上的 电缆与控制电缆间净距不应小于 100mm 。. 电缆水平敷设时，终端、转弯及接头两侧应定；垂直敷设时，在支架处固定。1 电缆沟制作安装施工工艺标准表 1 电缆支架、梯架或托盘的层间距离的最小值 ( 单位： mm)与层35mm,电力5 加以固说明1. 定。3.1 电 缆 沟 制 作 安 装 施 工 工 艺 标 准单侧支架电缆沟尺寸表沟宽 (L)层架 (a)通道 (A)沟深...
