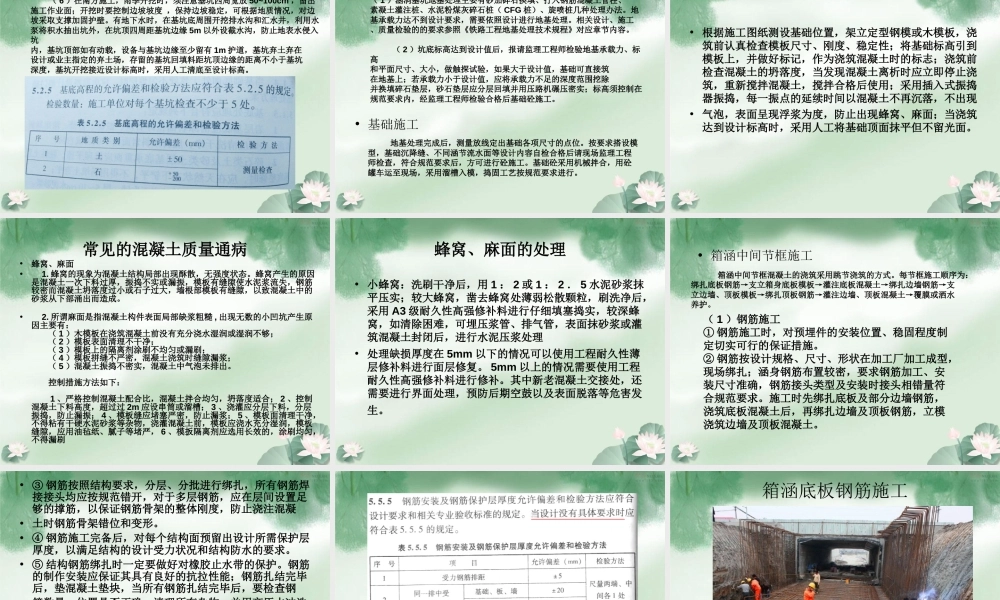

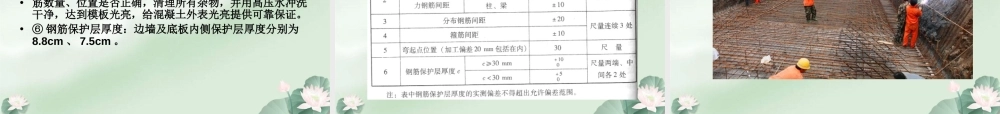

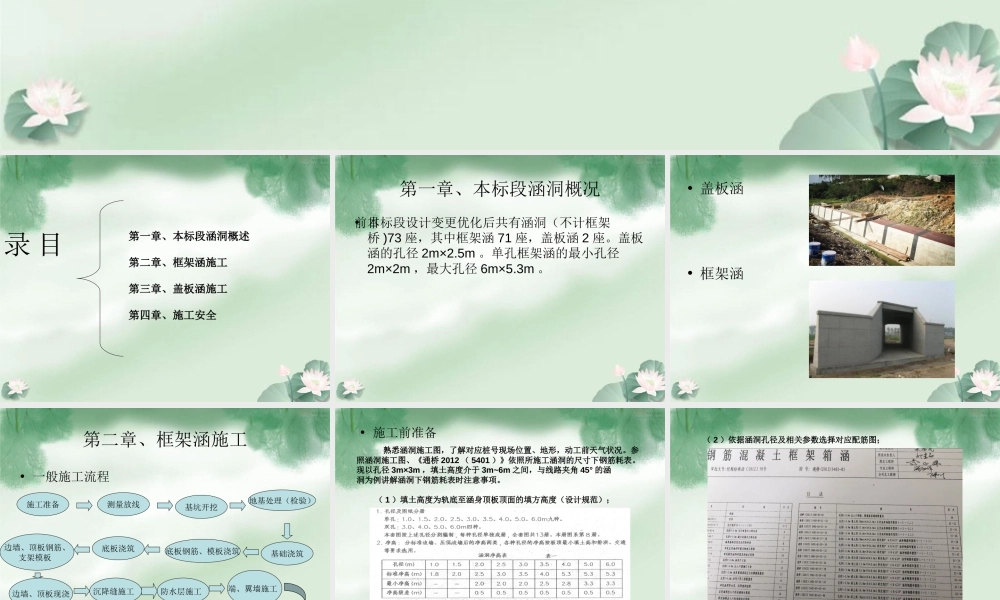

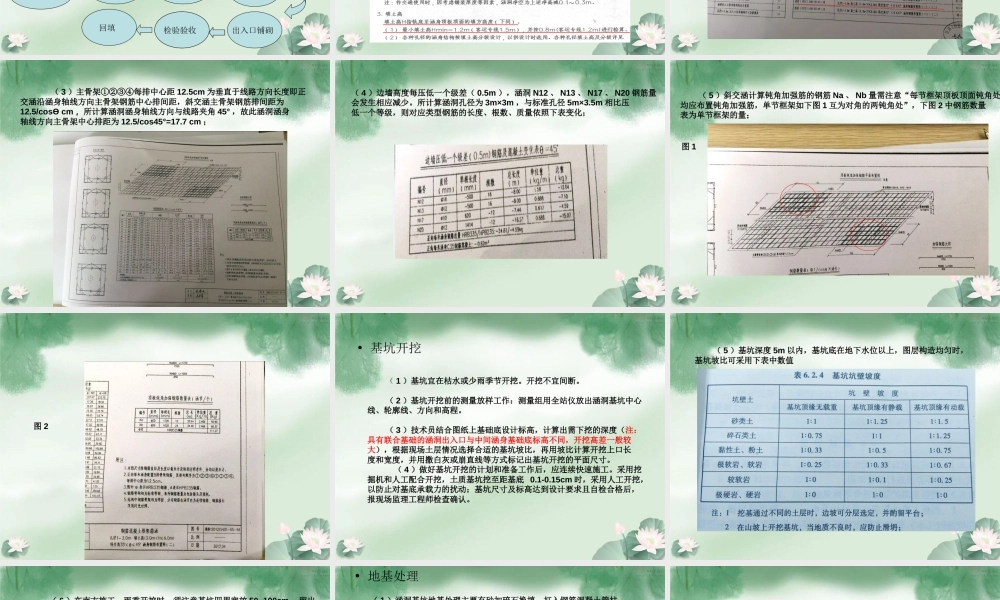

框架涵洞及盖板涵洞施工技术与施工安全目 录第一章、本标段涵洞概述第二章、框架涵施工第三章、盖板涵施工第四章、施工安全第一章、本标段涵洞概况• 目前本标段设计变更优化后共有涵洞（不计框架桥 )73 座，其中框架涵 71 座，盖板涵 2 座。盖板涵的孔径 2m×2.5m 。单孔框架涵的最小孔径2m×2m ，最大孔径 6m×5.3m 。• 盖板涵• 框架涵第二章、框架涵施工• 一般施工流程施工准备底板钢筋、模板浇筑基础浇筑地基处理（检验）基坑开挖端、翼墙施工 边墙、顶板现浇测量放线底板浇筑边墙、顶板钢筋、支架模板 沉降缝施工 防水层施工 出入口铺砌 出入口铺砌 检验验收 回填 • 施工前准备 熟悉涵洞施工图，了解对应桩号现场位置、地形，动工前天气状况。参照涵洞施工图、《通桥 2012 （ 5401 ）》依照所施工涵洞的尺寸下钢筋耗表。现以孔径 3m×3m ，填土高度介于 3m~6m 之间，与线路夹角 45° 的涵洞为例讲解涵洞下钢筋耗表时注意事项。 （ 1 ）填土高度为轨底至涵身顶板顶面的填方高度（设计规范）；（ 2 ）依据涵洞孔径及相关参数选择对应配筋图； （ 3 ）主骨架①②③④每排中心距 12.5cm 为垂直于线路方向长度即正交涵沿涵身轴线方向主骨架钢筋中心排间距，斜交涵主骨架钢筋排间距为12.5/cosƟ cm ，所计算涵洞涵身轴线方向与线路夹角 45° ，故此涵洞涵身轴线方向主骨架中心排距为 12.5/cos45°=17.7 cm ；（ 4 ）边墙高度每压低一个级差（ 0.5m ），涵洞 N12 、 N13 、 N17 、 N20 钢筋量会发生相应减少。所计算涵洞孔径为 3m×3m ，与标准孔径 5m×3.5m 相比压低一个等级，则对应类型钢筋的长度、根数、质量依照下表变化； （ 5 ）斜交涵计算钝角加强筋的钢筋 Na 、 Nb 量需注意“每节框架顶板顶面钝角处均应布置钝角加强筋，单节框架如下图 1 互为对角的两钝角处”，下图 2 中钢筋数量表为单节框架的量；图 1图 2• 基坑开挖 （ 1 ）基坑宜在枯水或少雨季节开挖。开挖不宜间断。 （ 2 ）基坑开挖前的测量放样工作：测量组用全站仪放出涵洞基坑中心线、轮廓线、方向和高程。 （ 3 ）技术员结合图纸上基础底设计标高，计算出需下挖的深度（注：具有联合基础的涵洞出入口与中间涵身基础底标高不同，开挖高差一般较大），根据现场土层情况选择合适的基坑坡比，再用坡比计算开挖上口长度和宽度，并用撒白灰或崩直线等方式标记出基坑开挖的平面尺...
