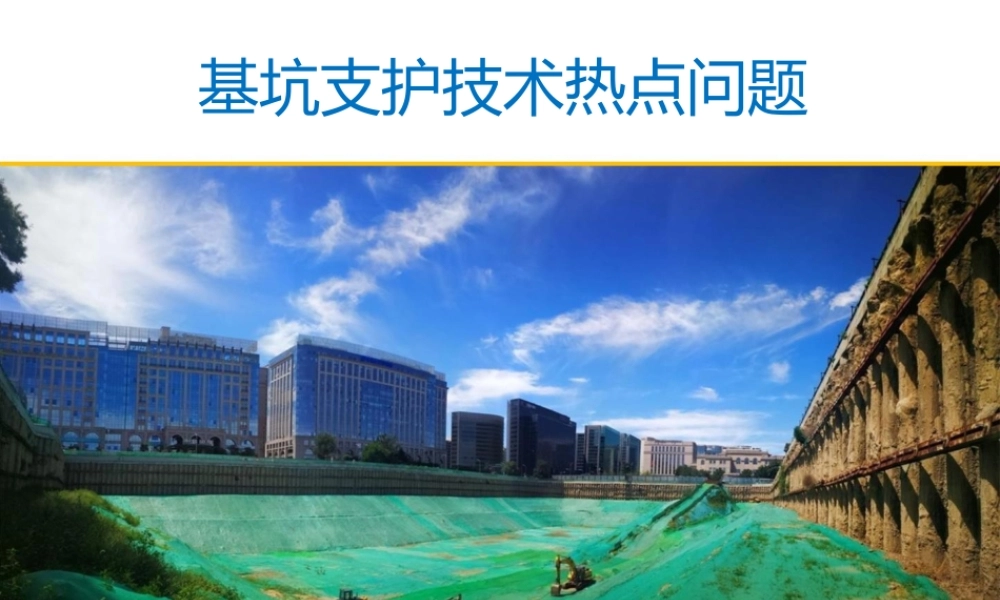

2022年基坑支护技术热点问题ppt（125页）VIP免费

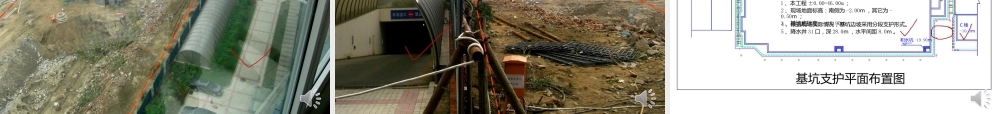

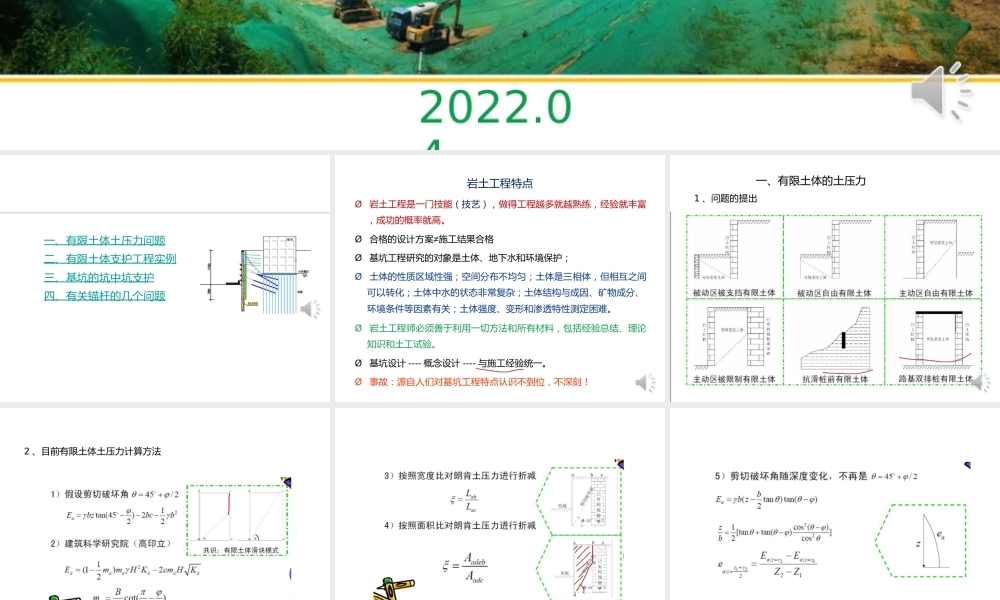

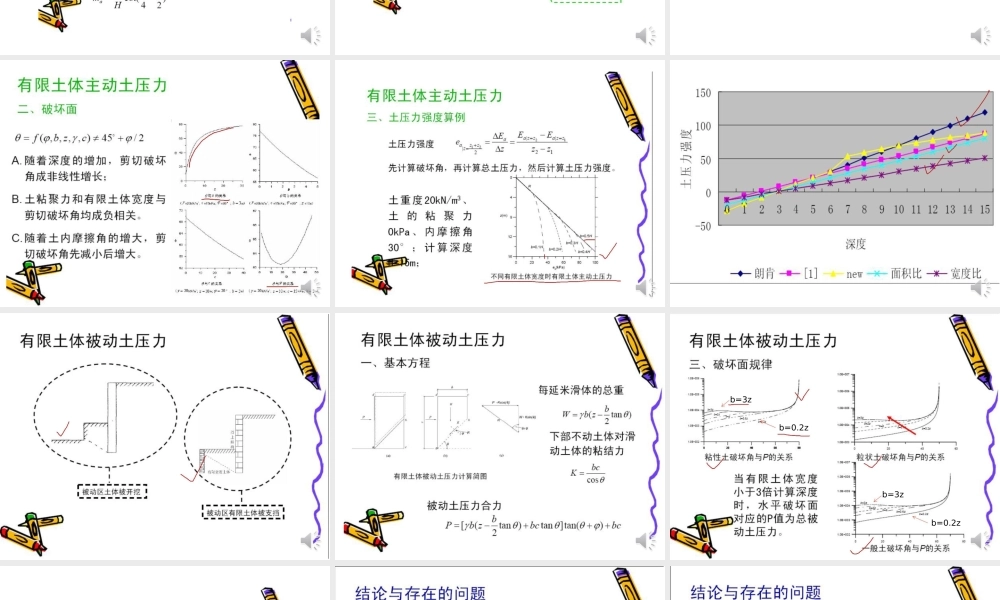

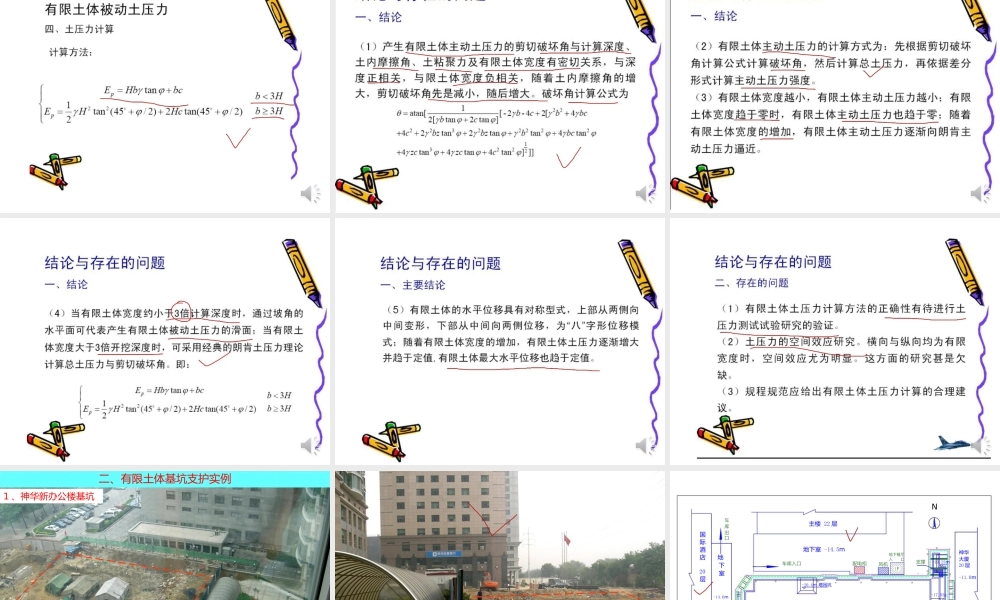

基坑支护技术热点问题2022.04一、有限土体土压力问题二、有限土体支护工程实例三、基坑的坑中坑支护四、有关锚杆的几个问题岩土工程特点Ø 岩土工程是一门技能（技艺），做得工程越多就越熟练，经验就丰富，成功的概率就高。Ø 合格的设计方案≠施工结果合格Ø 基坑工程研究的对象是土体、地下水和环境保护；Ø 土体的性质区域性强；空间分布不均匀；土体是三相体，但相互之间可以转化；土体中水的状态非常复杂；土体结构与成因、矿物成分、环境条件等因素有关；土体强度、变形和渗透特性测定困难。Ø 岩土工程师必须善于利用一切方法和所有材料，包括经验总结、理论知识和土工试验。Ø 基坑设计 ---- 概念设计 ---- 与施工经验统一。Ø 事故：源自人们对基坑工程特点认识不到位，不深刻！一、有限土体的土压力1 、问题的提出2 、目前有限土体土压力计算方法b=3zb=0.2zb=3zb=0.2z二、有限土体基坑支护实例1 、神华新办公楼基坑N车库出口主楼 22 层国际酒地下室 -14.5mEF神华大厦20 层地下餐厅店 地入口支撑 -19.25m车库入口配电柜下20风机1F室ABCDG-11.0m层-20.4m 塔吊坑L-17.55m-14.6m1 、本工程 ±0.00=46.00m ；2 、现场地面标高：南侧为 -2.00m ，其它为 -0.50m ；3 、基坑底标高： -18.90m ；H4 、根据现场实际情况，基坑边坡采用分段支护形式。5 、降水井 31 口，深 28.0m ，水平间距 8.0m 。C 楼-10.0m积水坑 -19.90mKJ基坑支护平面布置图• 概念设计• 安全性：排除土钉墙方案，可选：内支撑、连续墙、桩锚• 适用性：内支撑会影响土方施工及基础施工，连续墙施工无法穿过旧支护结构；优选桩锚支护结构；• 经济性：桩锚支护结构投入较少；27001100自然地面 (-0.5m)计算位移 12.5mm-8.3m-15.0m-14.51m槽底 (-18.9m)北侧边坡西段旧护坡桩1900冷却塔计算位移 31.15mm自然地面 (-0.5m)1 、护坡桩直径 800mm ，长度24m;冠梁宽度 800mm ，高度500mm ；中景濠庭地下车库2 、锚杆长度 23m ，锚固段长度18m ；-15.0m-14.51m槽底 (-18.9m)北侧边坡东段冷却风机配电室西侧边坡① ．与西侧建筑物距离近，上部无法设锚杆② ．原基坑采用了土钉墙，其内侧回填土质差，土钉伸入到我方槽内；③ ．控制上部悬臂桩变形——改用双排桩效果好，再设两道锚杆④ ．大角度锚杆带来的问题：腰梁连接竖向分力—分析桩承载力54001100 计算位移 28.7mm1600汉华大厦地下车库-10.5m-14.5m槽底 (-...
