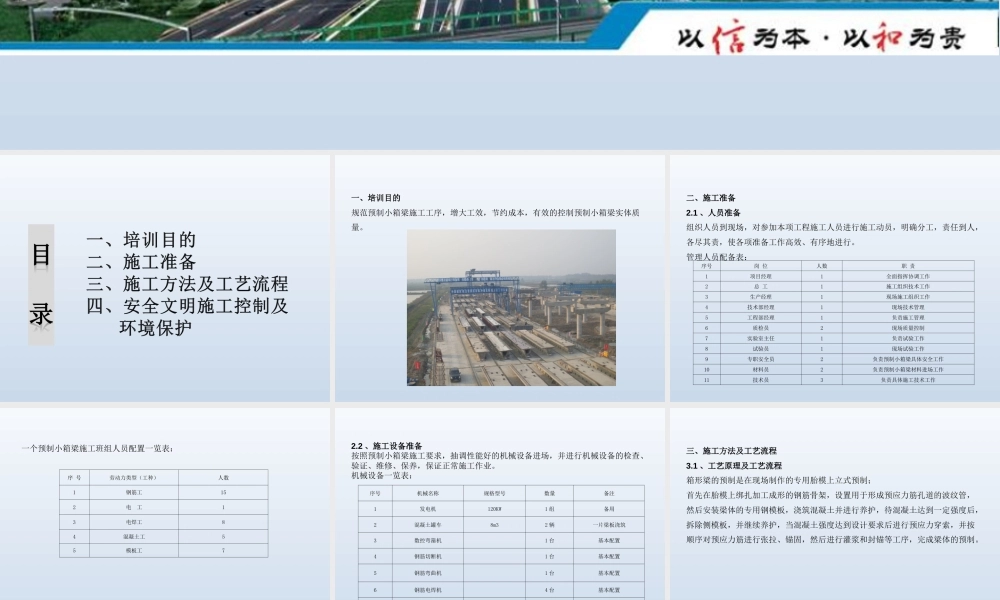

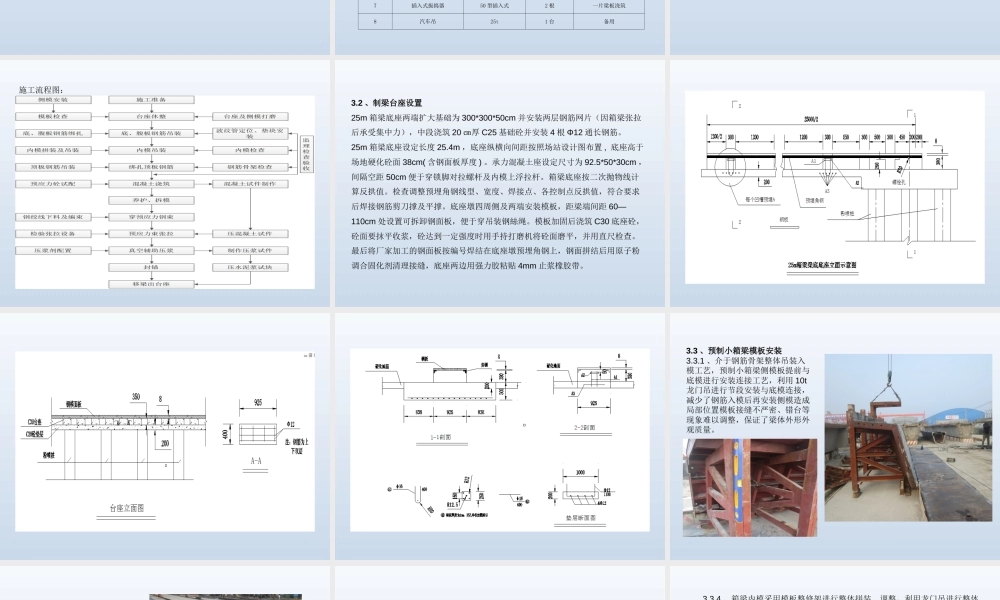

预制小箱梁标准化施工培训一、培训目的规范预制小箱梁施工工序，增大工效，节约成本，有效的控制预制小箱梁实体质量。二、施工准备2.1 、人员准备组织人员到现场，对参加本项工程施工人员进行施工动员，明确分工，责任到人，各尽其责，使各项准备工作高效、有序地进行。管理人员配备表：序号岗 位人数职 责1项目经理1全面指挥协调工作2总 工1施工组织技术工作3生产经理1现场施工组织工作4技术部经理1现场技术管理5工程部经理1负责施工管理6质检员2现场质量控制7实验室主任1负责试验工作8试验员1现场试验工作9专职安全员2负责预制小箱梁具体安全工作10材料员2负责预制小箱梁材料进场工作11技术员3负责具体施工技术工作一个预制小箱梁施工班组人员配置一览表：序 号劳动力类型（工种）人数1钢筋工152电 工13电焊工84混凝土工55模板工72.2 、施工设备准备按照预制小箱梁施工要求，抽调性能好的机械设备进场，并进行机械设备的检查、验证、维修、保养，保证正常施工作业。机械设备一览表：序号机械名称规格型号数量备注1发电机120KW1 组备用2混凝土罐车8m32 辆一片梁板浇筑3数控弯箍机1 台基本配置4钢筋切断机1 台基本配置5钢筋弯曲机1 台基本配置6钢筋电焊机4 台基本配置7插入式振捣器50 型插入式2 根一片梁板浇筑8汽车吊25t1 台备用三、施工方法及工艺流程3.1 、工艺原理及工艺流程箱形梁的预制是在现场制作的专用胎模上立式预制；首先在胎模上绑扎加工成形的钢筋骨架，设置用于形成预应力筋孔道的波纹管，然后安装梁体的专用钢模板，浇筑混凝土并进行养护，待混凝土达到一定强度后，拆除侧模板，并继续养护，当混凝土强度达到设计要求后进行预应力穿索，并按顺序对预应力筋进行张拉、锚固，然后进行灌浆和封锚等工序，完成梁体的预制。施工流程图：3.2 、制梁台座设置25m 箱梁底座两端扩大基础为 300*300*50cm 并安装两层钢筋网片（因箱梁张拉后承受集中力），中段浇筑 20 ㎝厚 C25 基础砼并安装 4 根 Φ12 通长钢筋。 25m 箱梁底座设定长度 25.4m ，底座纵横向间距按照场站设计图布置 , 底座高于场地硬化砼面 38cm( 含钢面板厚度 ) 。承力混凝土座设定尺寸为 92.5*50*30cm ，间隔空距 50cm 便于穿锁脚对拉螺杆及内模上浮拉杆。箱梁底座按二次抛物线计算反拱值。检查调整预埋角钢线型、宽度、焊接点、各控制点反拱值，符合要求后焊接钢筋剪刀撑及平撑。底座墩四周侧及两端安装模板，距梁端间距 60—110...
