预应力后张法培训讲义总结（60页）VIP免费

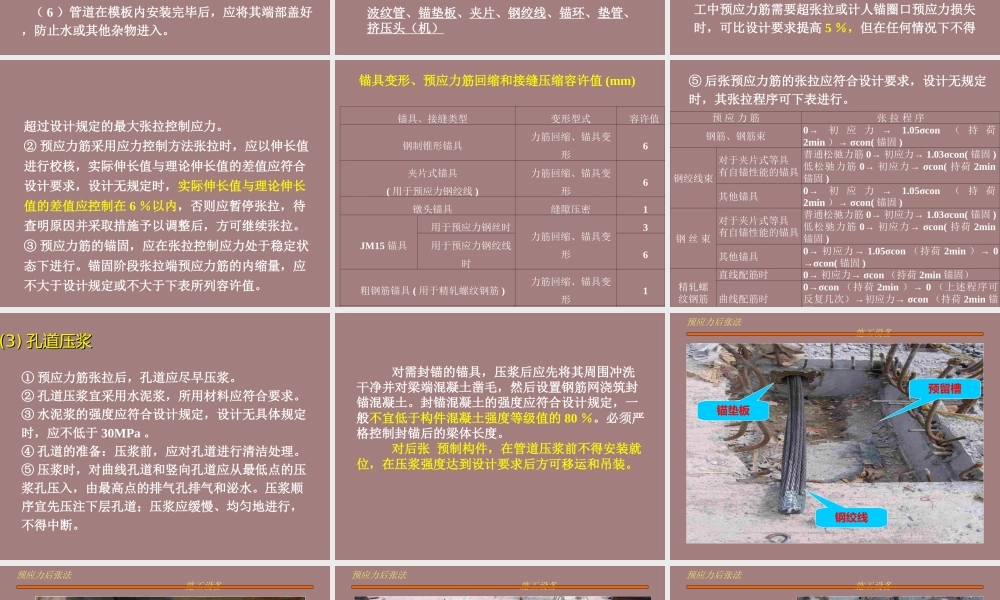

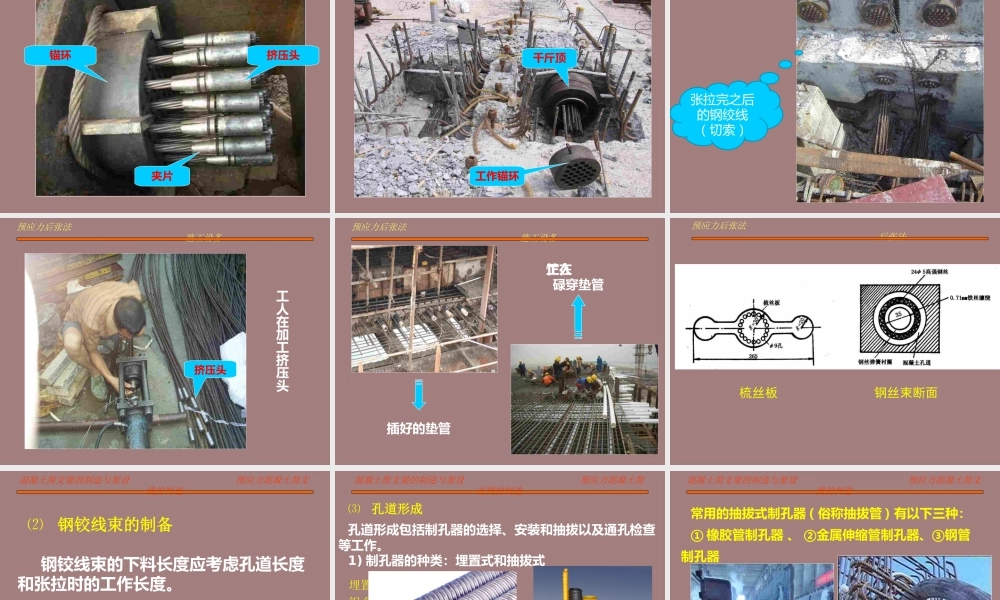

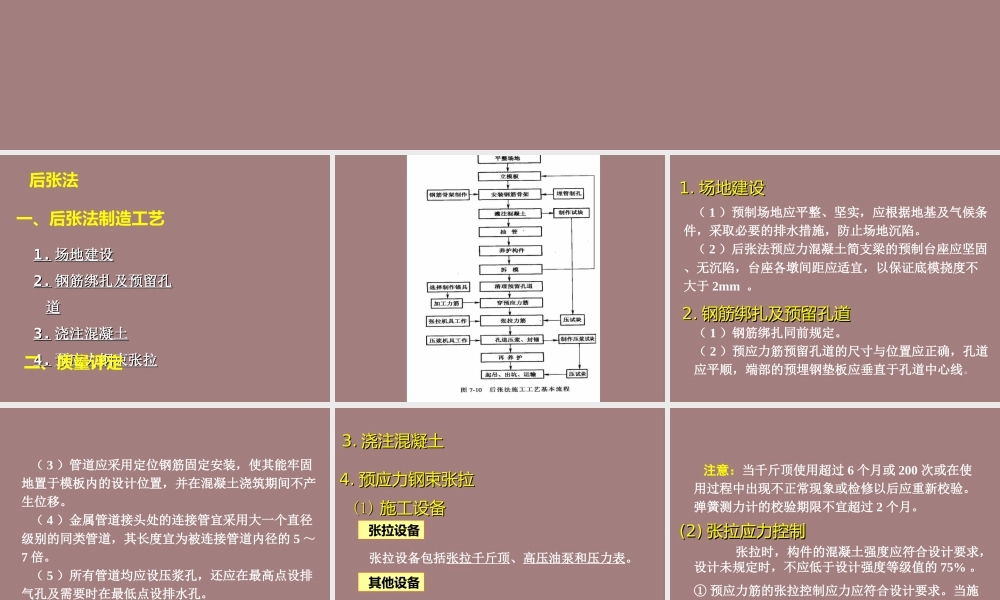

预应力后张法培训讲义总结1.1. 场地建设场地建设2.2. 钢筋绑扎及预留孔钢筋绑扎及预留孔道道3.3. 浇注混凝土浇注混凝土4.4. 预应力钢束张拉预应力钢束张拉一、后张法制造工艺后张法二、质量评定1.1. 场地建设场地建设（ 1 ）预制场地应平整、坚实，应根据地基及气候条件，采取必要的排水措施，防止场地沉陷。（ 2 ）后张法预应力混凝土简支梁的预制台座应坚固、无沉陷，台座各墩间距应适宜，以保证底模挠度不大于 2mm 。2.2. 钢筋绑扎及预留孔道钢筋绑扎及预留孔道（ 1 ）钢筋绑扎同前规定。（ 2 ）预应力筋预留孔道的尺寸与位置应正确，孔道应平顺，端部的预埋钢垫板应垂直于孔道中心线。（ 3 ）管道应采用定位钢筋固定安装，使其能牢固地置于模板内的设计位置，并在混凝土浇筑期间不产生位移。（ 4 ）金属管道接头处的连接管宜采用大一个直径级别的同类管道，其长度宜为被连接管道内径的 5 ～7 倍。（ 5 ）所有管道均应设压浆孔，还应在最高点设排气孔及需要时在最低点设排水孔。（ 6 ）管道在模板内安装完毕后，应将其端部盖好，防止水或其他杂物进入。3.3. 浇注混凝土浇注混凝土4.4. 预应力钢束张拉预应力钢束张拉(1)(1) 施工设备施工设备 张拉设备张拉设备包括张拉千斤顶、高压油泵和压力表。 其他设备波纹管、锚垫板、夹片、钢绞线、锚环、垫管、挤压头（机）(2)(2) 张拉应力控制张拉应力控制① 预应力筋的张拉控制应力应符合设计要求。当施工中预应力筋需要超张拉或计人锚圈口预应力损失时，可比设计要求提高 5 ％，但在任何情况下不得 注意：当千斤顶使用超过 6 个月或 200 次或在使用过程中出现不正常现象或检修以后应重新校验。弹簧测力计的校验期限不宜超过 2 个月。 张拉时，构件的混凝土强度应符合设计要求，设计未规定时，不应低于设计强度等级值的 75% 。超过设计规定的最大张拉控制应力。② 预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在 6 ％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。③ 预应力筋的锚固，应在张拉控制应力处于稳定状态下进行。锚固阶段张拉端预应力筋的内缩量，应不大于设计规定或不大于下表所列容许值。锚具、接缝类型变形型式容许值 钢制锥形锚具力筋回缩、锚具变形6夹片式锚具( 用于预应力钢绞线 )力筋回缩、锚...
