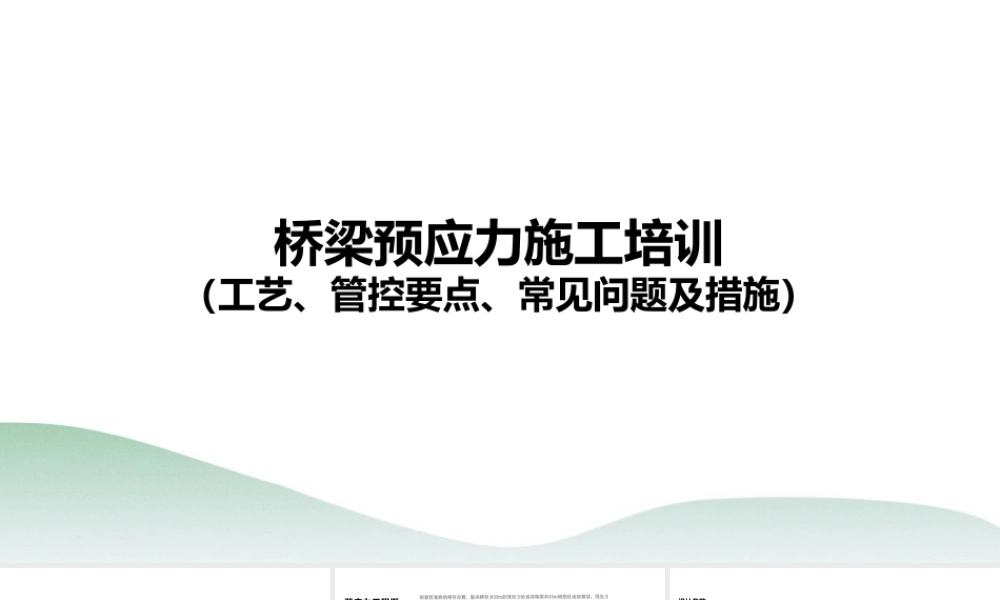

桥梁预应力施工培训，工艺、管控要点、常见问题及措施（59页） (1)VIP免费

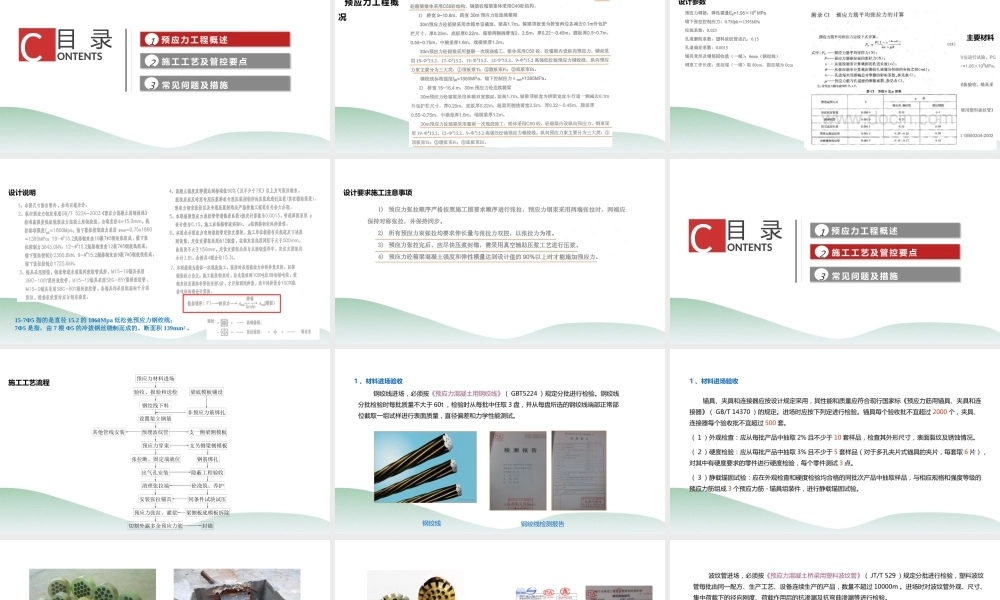

桥梁预应力施工培训（工艺、管控要点、常见问题及措施）目 录ONTENTSC12施 工 工 艺 及 管 控 要 点3常 见 问 题 及 措 施预 应 力 工 程 概 述 预应力工程概况 设计参数 主要材料15-7Φ5 指的是直径 15.2 的 1860Mpa 低松弛预应力钢绞线；7Φ5 是指，由 7 根 Φ5 的冷拔钢丝绕制而成的。断面积 139mm² 。 设计说明 设计要求施工注意事项目 录ONTENTSC12施 工 工 艺 及 管 控 要 点3常 见 问 题 及 措 施预 应 力 工 程 概 述预应力材料进场验收、报验和送检钢绞线下料设置架立钢筋预埋波纹管预应力穿束张拉断、固定端就位出气孔安装清理张拉端安装张拉锚具切割外露多余预应力筋预应力张拉、灌浆梁底模板铺设非预应力筋绑扎支一侧梁侧模板支另侧梁侧模板钢筋绑扎隐蔽工程验收砼浇筑、养护同条件试块试压封锚梁侧板底模板拆除其他管线安装 施工工艺流程 钢绞线进场，必须按《预应力混凝土用钢绞线》（ GBT5224 ）规定分批进行检验。钢绞线分批检验时每批质量不大于 60t ，检验时从每批中任取 3 盘，并从每盘所选的钢绞线端部正常部位截取一组试样进行表面质量，直径偏差和力学性能测试。钢绞线 钢绞线检测报告 1 、材料进场验收 锚具、夹具和连接器应按设计规定采用，其性能和质量应符合现行国家标《预应力筋用锚具、夹具和连接器》（ GB/T 14370 ）的规定。进场时应按下列定进行检验。锚具每个验收批不宜超过 2000 个，夹具、连接器每个验收批不宜超过 500 套。 （ 1 ）外观检查：应从每批产品中抽取 2% 且不少于 10 套样品，检查其外形尺寸，表面裂纹及锈蚀情况。 （ 2 ）硬度检验：应从每批产品中抽取 3% 且不少于 5 套样品（对于多孔夹片式锚具的夹片，每套取 6 片），对其中有硬度要求的零件进行硬度检验，每个零件测试 3 点。 （ 3 ）静载锚固试验：应在外观检查和硬度检验均合格的同批次产品中抽取样品，与相应规格和强度等级的预应力筋组成 3 个预应力筋 - 锚具组装件，进行静载锚固试验。1 、材料进场验收 锚具及夹片 扁锚 连接器锚具检验报告 波纹管进场，必须按《预应力混凝土桥梁用塑料波纹管》（ JT/T 529 ）规定分批进行检验，塑料波纹管每批由同一配方、生产工艺、设备连续生产的产品，数量不超过 10000m 。进场时对波纹管外观、尺寸、集中荷载下的径向刚度、荷载作用后的抗渗漏及抗弯曲渗漏等进行检验。塑料波...
