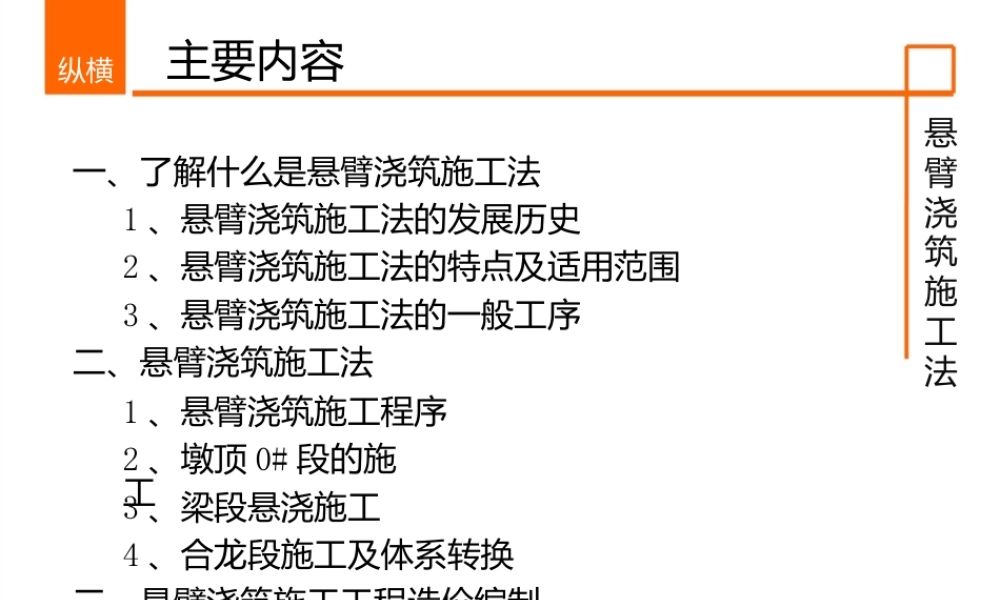

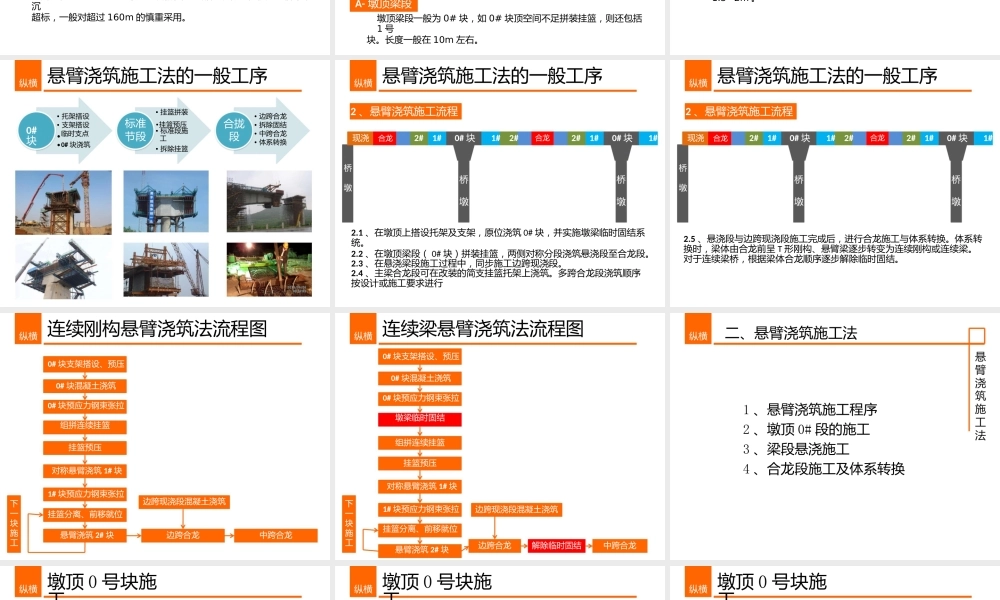

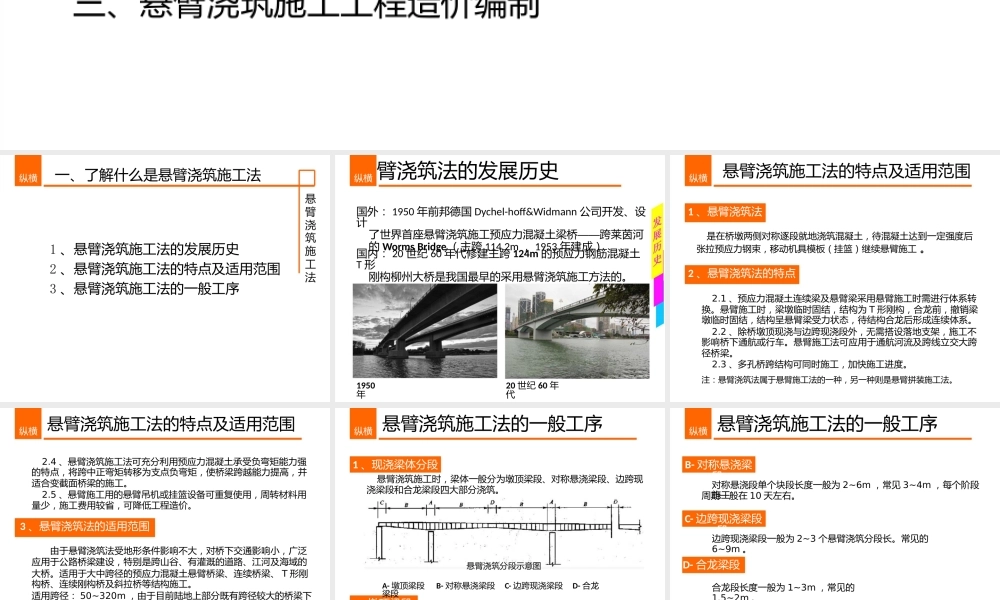

主要内容纵横悬臂浇筑施工法一、了解什么是悬臂浇筑施工法1 、悬臂浇筑施工法的发展历史2 、悬臂浇筑施工法的特点及适用范围3 、悬臂浇筑施工法的一般工序二、悬臂浇筑施工法1 、悬臂浇筑施工程序2 、墩顶 0# 段的施工3 、梁段悬浇施工4 、合龙段施工及体系转换三、悬臂浇筑施工工程造价编制一、了解什么是悬臂浇筑施工法纵横悬臂浇筑施工法1 、悬臂浇筑施工法的发展历史2 、悬臂浇筑施工法的特点及适用范围3 、悬臂浇筑施工法的一般工序臂浇筑法的发展历史纵横国外： 1950 年前邦德国 Dychel-hoff&Widmann 公司开发、设计了世界首座悬臂浇筑施工预应力混凝土梁桥——跨莱茵河的 Worms Bridge （主跨 114.2m ， 1953 年建成）国内： 20 世纪 60 年代修建主跨 124m 的预应力钢筋混凝土T 形刚构柳州大桥是我国最早的采用悬臂浇筑施工方法的。1950 年20 世纪 60 年代悬臂浇筑施工法的特点及适用范围纵横1 、悬臂浇筑法是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后张拉预应力钢束，移动机具模板（挂篮）继续悬臂施工 。2 、悬臂浇筑法的特点2.1 、预应力混凝土连续梁及悬臂梁采用悬臂施工时需进行体系转换。悬臂施工时，梁墩临时固结，结构为 T 形刚构，合龙前，撤销梁墩临时固结，结构呈悬臂梁受力状态，待结构合龙后形成连续体系。2.2 、除桥墩顶现浇与边跨现浇段外，无需搭设落地支架，施工不影响桥下通航或行车。悬臂施工法可应用于通航河流及跨线立交大跨径桥梁。2.3 、多孔桥跨结构可同时施工，加快施工进度。注：悬臂浇筑法属于悬臂施工法的一种，另一种则是悬臂拼装施工法。悬臂浇筑施工法的特点及适用范围纵横2.4 、悬臂浇筑施工法可充分利用预应力混凝土承受负弯矩能力强的特点，将跨中正弯矩转移为支点负弯矩，使桥梁跨越能力提高，并适合变截面桥梁的施工。2.5 、悬臂施工用的悬臂吊机或挂篮设备可重复使用，周转材料用量少，施工费用较省，可降低工程造价。3 、悬臂浇筑法的适用范围由于悬臂浇筑法受地形条件影响不大，对桥下交通影响小，广泛应用于公路桥梁建设，特别是跨山谷、有灌溉的道路、江河及海域的大桥。适用于大中跨径的预应力混凝土悬臂桥梁、连续桥梁、 T 形刚构桥、连续刚构桥及斜拉桥等结构施工。适用跨径： 50~320m ，由于目前陆地上部分既有跨径较大的桥梁下沉超标，一般对超过 160m 的慎重采用。悬臂浇筑施工法的一般工序纵横1 、现浇梁体分段悬臂...
