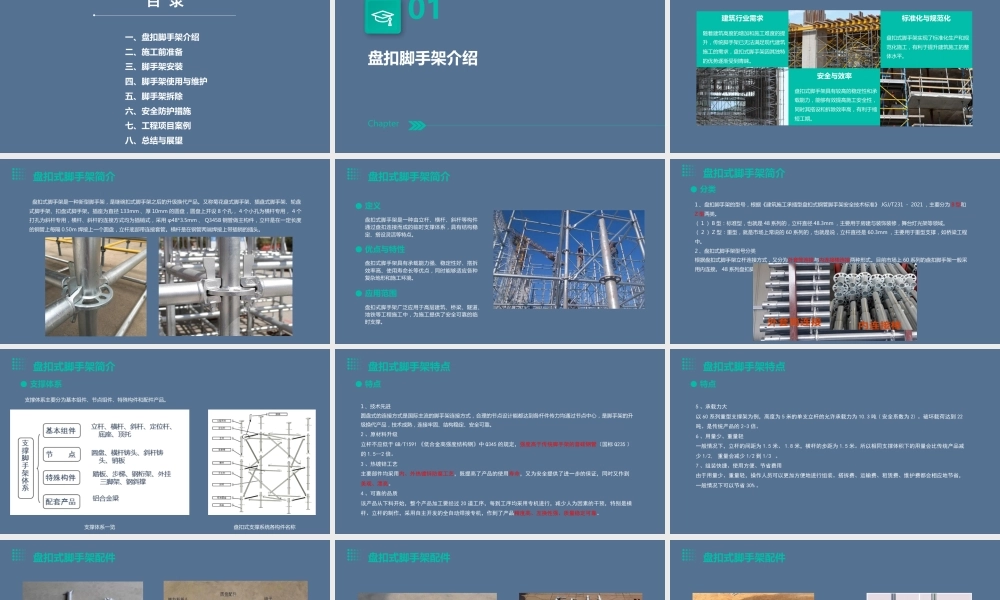

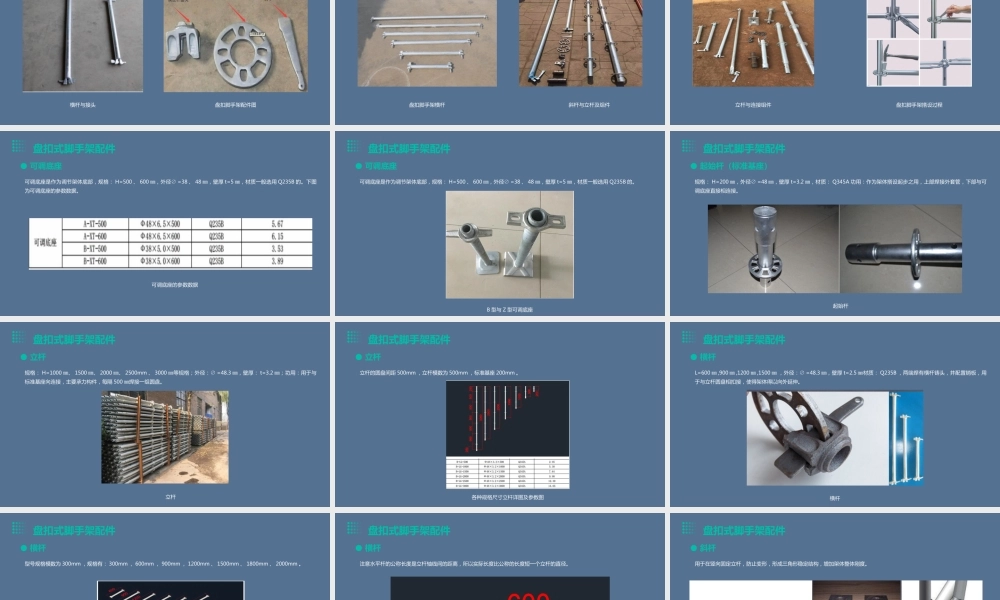

最新盘扣式脚手架施工工艺（培训课件）目 录一、盘扣脚手架介绍二、施工前准备三、脚手架安装四、脚手架使用与维护五、脚手架拆除六、安全防护措施七、工程项目案例八、总结与展望01盘扣脚手架介绍Chapter 背景与意义建筑行业需求随着建筑高度的增加和施工难度的提升，传统脚手架已无法满足现代建筑施工的需求，盘扣式脚手架因其独特的优势逐渐受到青睐。安全与效率盘扣式脚手架具有较高的稳定性和承载能力，能够有效提高施工安全性，同时其搭设和拆除效率高，有利于缩短工期。标准化与规范化盘扣式脚手架实现了标准化生产和规范化施工，有利于提升建筑施工的整体水平。 盘扣式脚手架是一种新型脚手架，是继碗扣式脚手架之后的升级换代产品。又称菊花盘式脚手架、插盘式脚手架、轮盘式脚手架、扣盘式脚手架。插座为直径 133mm 、厚 10mm 的圆盘，圆盘上开设 8 个孔， 4 个小孔为横杆专用， 4 个打孔为斜杆专用，横杆、斜杆的连接方式均为插销式，采用 φ48*3.5mm 、 Q345B 钢管做主构件，立杆是在一定长度的钢管上每隔 0.50m 焊接上一个圆盘，立杆底部带连接套管。横杆是在钢管两端焊接上带插销的插头。盘扣式脚手架简介盘扣式脚手架是一种由立杆、横杆、斜杆等构件通过盘扣连接而成的临时支撑体系，具有结构稳定、搭设灵活等特点。定义盘扣式脚手架具有承载能力强、稳定性好、搭拆效率高、使用寿命长等优点，同时能够适应各种复杂地形和施工环境。优点与特性盘扣式脚手架广泛应用于高层建筑、桥梁、隧道、地铁等工程施工中，为施工提供了安全可靠的临时支撑。应用范围盘扣式脚手架简介1 、盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管脚手架安全技术标准》 JGJ/T231 － 2021 ，主要分为 B 型和Z 型两类。（ 1 ） B 型：标准型，也就是 48 系列的，立杆直径 48.3mm ，主要用于房建与装饰装修，舞台灯光架等领域。（ 2 ） Z 型：重型，就是市场上常说的 60 系列的，也就是说，立杆直径是 60.3mm ，主要用于重型支撑，如桥梁工程中。2 、盘扣式脚手架型号分类根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。目前市场上 60 系列的盘扣脚手架一般采用内连接。 48 系列盘扣脚手架一般是外套筒连接。分类盘扣式脚手架简介支撑体系主要分为基本组件、节点组件、特殊构件和配件产品。支撑体系盘扣式脚手架简介支撑体系一览盘扣式支撑系统各构件名称1 、技术先进圆盘式的...
