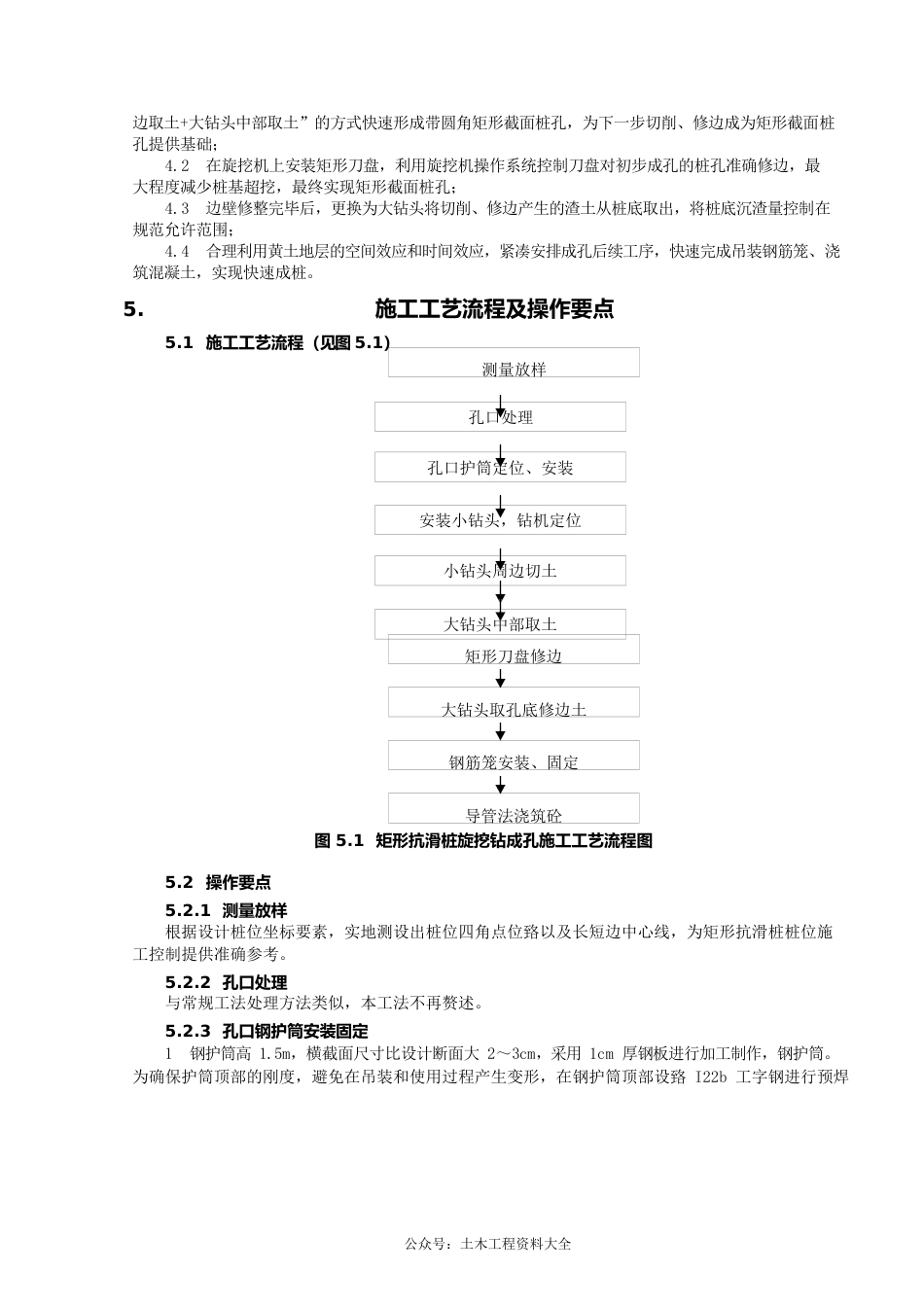

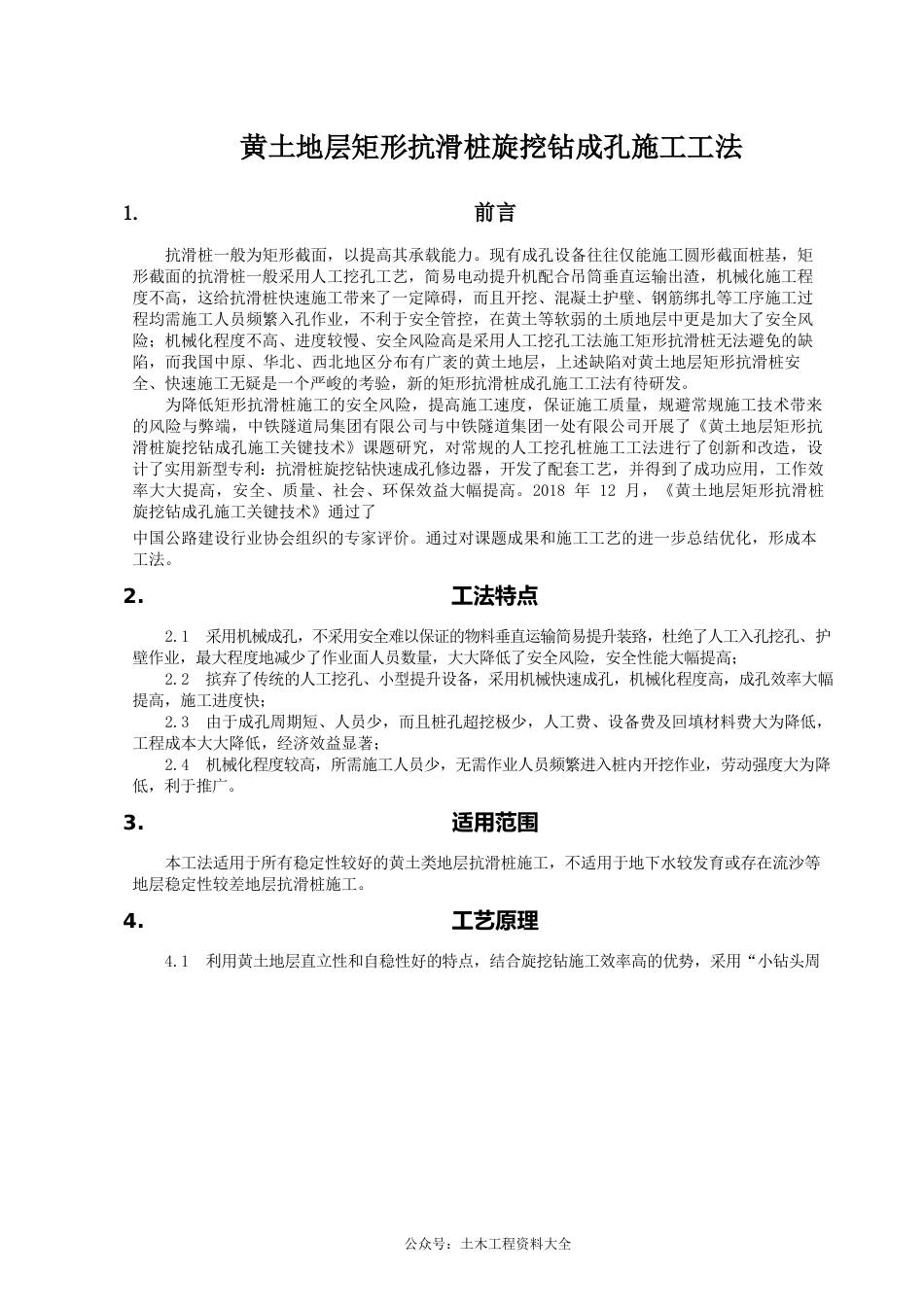

黄土地层矩形抗滑桩旋挖钻成孔施工工法 1.前言抗滑桩一般为矩形截面，以提高其承载能力。现有成孔设备往往仅能施工圆形截面桩基，矩形截面的抗滑桩一般采用人工挖孔工艺，简易电动提升机配合吊筒垂直运输出渣，机械化施工程度不高，这给抗滑桩快速施工带来了一定障碍，而且开挖、混凝土护壁、钢筋绑扎等工序施工过程均需施工人员频繁入孔作业，不利于安全管控，在黄土等软弱的土质地层中更是加大了安全风险；机械化程度不高、进度较慢、安全风险高是采用人工挖孔工法施工矩形抗滑桩无法避免的缺陷，而我国中原、华北、西北地区分布有广袤的黄土地层，上述缺陷对黄土地层矩形抗滑桩安 全、快速施工无疑是一个严峻的考验，新的矩形抗滑桩成孔施工工法有待研发。为降低矩形抗滑桩施工的安全风险，提高施工速度，保证施工质量，规避常规施工技术带来的风险与弊端，中铁隧道局集团有限公司与中铁隧道集团一处有限公司开展了《黄土地层矩形抗滑桩旋挖钻成孔施工关键技术》课题研究，对常规的人工挖孔桩施工工法进行了创新和改造，设计了实用新型专利：抗滑桩旋挖钻快速成孔修边器，开发了配套工艺，并得到了成功应用，工作效率大大提高，安全、质量、社会、环保效益大幅提高。2018 年 12 月，《黄土地层矩形抗滑桩旋挖钻成孔施工关键技术》通过了中国公路建设行业协会组织的专家评价。通过对课题成果和施工工艺的进一步总结优化，形成本工法。2.工法特点2.1采用机械成孔，不采用安全难以保证的物料垂直运输简易提升装臵，杜绝了人工入孔挖孔、护壁作业，最大程度地减少了作业面人员数量，大大降低了安全风险，安全性能大幅提高；2.2摈弃了传统的人工挖孔、小型提升设备，采用机械快速成孔，机械化程度高，成孔效率大幅提高，施工进度快；2.3由于成孔周期短、人员少，而且桩孔超挖极少，人工费、设备费及回填材料费大为降低， 工程成本大大降低，经济效益显著；2.4机械化程度较高，所需施工人员少，无需作业人员频繁进入桩内开挖作业，劳动强度大为降低，利于推广。3.适用范围本工法适用于所有稳定性较好的黄土类地层抗滑桩施工，不适用于地下水较发育或存在流沙等地层稳定性较差地层抗滑桩施工。4.工艺原理4.1利用黄土地层直立性和自稳性好的特点，结合旋挖钻施工效率高的优势，采用“小钻头周公众号：土木工程资料大全孔口处理孔口护筒定位、安装安装小钻头，钻机定位小钻头周边切土大钻头中部取土边取土+大钻头中部取土”的方式快速形成带圆角矩...
