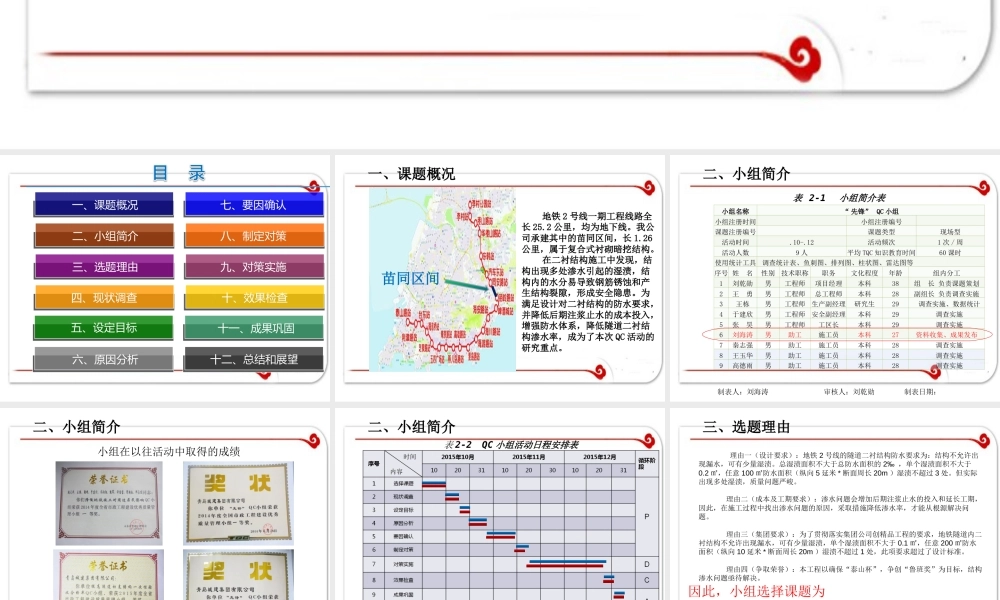

降低地铁隧道二衬结构渗水率一、课题概况二、小组简介三、选题理由四、现状调查五、设定目标六、原因分析七、要因确认八、制定对策九、对策实施十、效果检查十一、成果巩固十二、总结和展望一、课题概况 地铁 2 号线一期工程线路全长 25.2 公里，均为地下线。我公司承建其中的苗同区间，长 1.26公里，属于复合式衬砌暗挖结构。 在二衬结构施工中发现，结构出现多处渗水引起的湿渍，结构内的水分易导致钢筋锈蚀和产生结构裂隙，形成安全隐患。为满足设计对二衬结构的防水要求，并降低后期注浆止水的成本投入，增强防水体系，降低隧道二衬结构渗水率，成为了本次 QC 活动的研究重点。苗同区间二、小组简介表 2-1 小组简介表小组名称“ 先锋” QC 小组小组注册时间小组注册编号课题注册编号课题类型现场型活动时间.10-.12活动频次1 次 / 周活动人数9 人平均 TQC 知识教育时间60 课时使用统计工具 调查统计表、鱼刺图、排列图、柱状图、雷达图等序号 姓 名性别技术职称职务文化程度年龄组内分工1刘乾勋男工程师项目经理本科38组 长 负责课题策划2王 勇男工程师总工程师本科28副组长 负责调查实施3王栋男工程师生产副经理研究生29 调查实施、数据统计4于建欣男工程师安全副经理本科29 调查实施5张 昊男工程师工区长本科29 调查实施6刘海涛男助工施工员本科27资料收集、成果发布7秦志强男助工施工员本科28 调查实施8王玉华男助工施工员本科28 调查实施9高德雨男助工施工员本科28 调查实施制表人：刘海涛 审核人：刘乾勋 制表日期：二、小组简介小组在以往活动中取得的成绩二、小组简介表 2-2 QC 小组活动日程安排表计划时间实际时间 制表人：张昊 审核人：王勇 制表时间： .10.2时间内容 理由一（设计要求）：地铁 2 号线的隧道二衬结构防水要求为：结构不允许出现漏水，可有少量湿渍。总湿渍面积不大于总防水面积的 2‰ ，单个湿渍面积不大于0.2 ㎡，任意 100 ㎡防水面积（纵向 5 延米 * 断面周长 20m ）湿渍不超过 3 处。但实际出现多处湿渍，质量问题严峻。 理由二（成本及工期要求）：渗水问题会增加后期注浆止水的投入和延长工期，因此，在施工过程中找出渗水问题的原因，采取措施降低渗水率，才能从根源解决问题。 理由三（集团要求）：为了贯彻落实集团公司创精品工程的要求，地铁隧道内二衬结构不允许出现漏水，可有少量湿渍，单个湿渍面积不大于 0.1 ㎡，任意 200 ㎡防水面...
