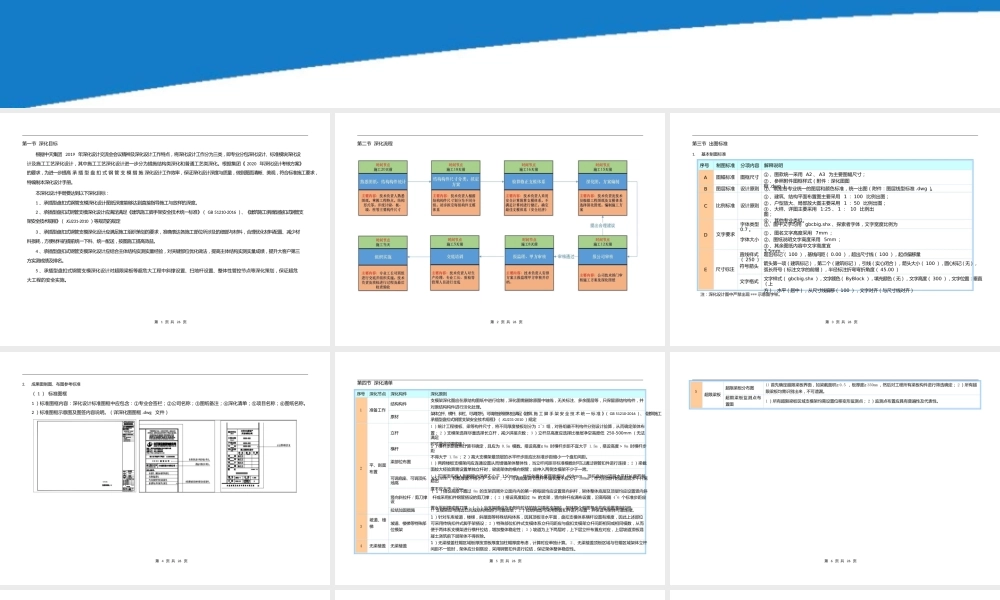

承插型盘扣式钢管支模架深化设计手册中天北京建设投资集团有限公司二零二零年七月第一节 深化目标根据中天集团 2019 年深化设计交流会会议精神及深化设计工作特点，将深化设计工作分为三类，即专业分包深化设计、标准模块深化设计及施工工艺深化设计，其中施工工艺深化设计进一步分为措施结构类深化和普通工艺类深化。根据集团《 2020 年深化设计考核方案》的要求，为进一步提高 承 插 型 盘 扣 式 钢 管 支 模 措 施 深化设计工作效率，保证深化设计深度与质量，做到图面清晰、美观，符合标准施工要求，特编制本深化设计手册。本深化设计手册要达到以下深化目标：1 、承插型盘扣式钢管支模深化设计图纸深度能够达到直接指导施工与放样的深度。2 、承插型盘扣式钢管支模深化设计应满足满足《建筑施工脚手架安全技术统一标准》（ GB 51210-2016 ）、《建筑施工承插型盘扣式钢管支架安全技术规程》（ JGJ231-2010 ）等规范的规定3 、承插型盘扣式钢管支模深化设计应满足施工组织策划的要求，准确表达各施工部位所涉及的细部与材料，合理优化材料配置、减少材料损耗，方便材料的提前统一下料、统一配送，按图施工提高效益。4 、承插型盘扣式钢管支模深化设计应结合主体结构实测实量经验，对关键部位优化做法，提高主体结构实测实量成绩，提升大客户第三方实测成绩及排名。5 、承插型盘扣式钢管支模深化设计对超限梁板等超危大工程中斜撑设置、扫地杆设置、整体性管控节点等深化策划，保证超危大工程的安全实施。第 1 页 共 26 页第二节 深化流程第 2 页 共 26 页第三节 出图标准1. 基本制图标准序号 制图标准 分项内容 解释说明① 、图款统一采用 A2 、 A3 为主要图幅尺寸；② 、参照附件图框样式（附件：深化图图框 .dwg ）AB图幅标准 图框尺寸图层标准 设计原则 ①、制定各专业统一的图层和颜色标准，统一出图（附件：图层线型标准 .dwg ）。① 、建筑、结构平面布置图主要采用 1 ： 100 比例出图；② 、户型放大、局部放大图主要采用 1 ： 50 比例出图；CD比例标准 设计原则③ 、大样、详图主要采用 1:25 、 1 ： 10 比例出图；④ 、其他专业类似。字体类型 ①、图中文字均用 gbcbig.shx 、探索者字体，文字宽度比例为 0.7 。① 、图名文字高度采用 7mm ；字体大小 ②、图纸说明文字高度采用 5mm ；③ 、其余图纸内容中文字高度宜 3.5mm ；文字要求尺...
