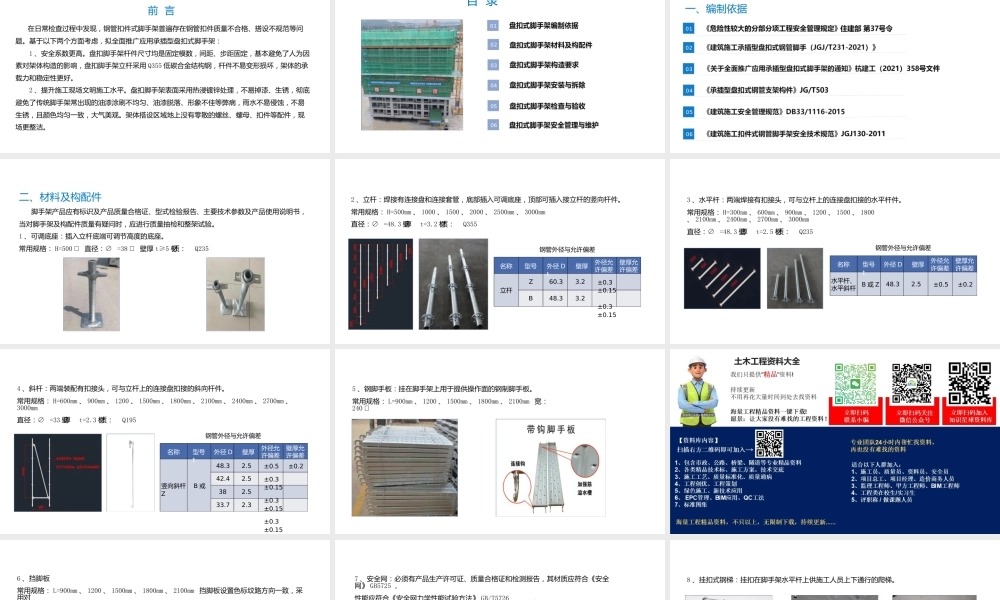

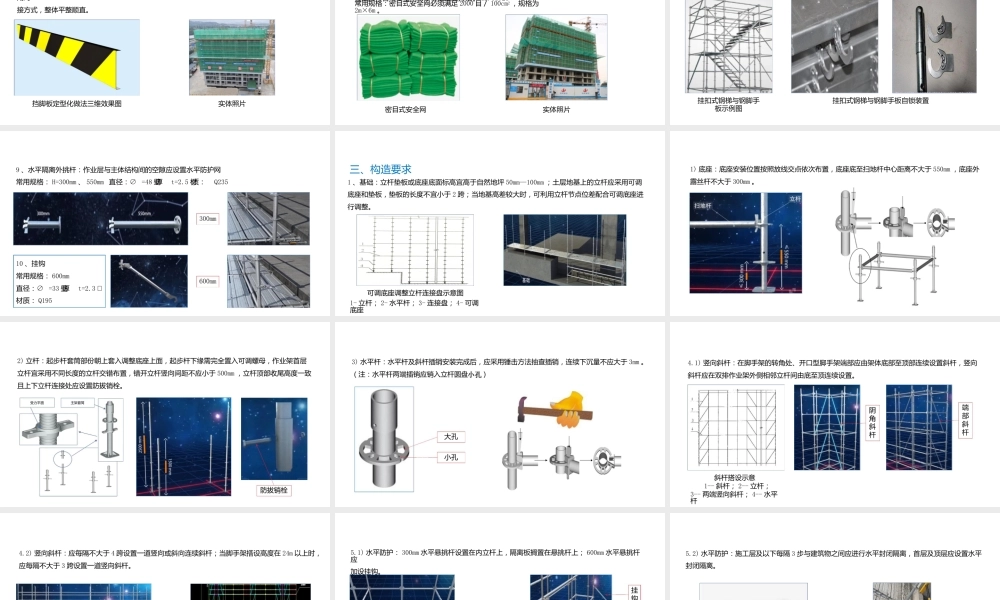

承插型盘扣式脚手架作业指导书前 言在日常检查过程中发现，钢管扣件式脚手架普遍存在钢管扣件质量不合格、搭设不规范等问题。基于以下两个方面考虑，拟全面推广应用承插型盘扣式脚手架：1 、安全系数更高。盘扣脚手架杆件尺寸均是固定模数，间距、步距固定，基本避免了人为因素对架体构造的影响，盘扣脚手架立杆采用 Q355 低碳合金结构钢，杆件不易变形损坏，架体的承载力和稳定性更好。2 、提升施工现场文明施工水平。盘扣脚手架表面采用热浸镀锌处理，不易掉漆、生锈，彻底避免了传统脚手架常出现的油漆涂刷不均匀、油漆脱落、形象不佳等弊病，雨水不易侵蚀，不易生锈，且颜色均匀一致，大气美观。架体搭设区域地上没有零散的螺丝、螺母、扣件等配件，现场更整洁。目 录010203040506一、编制依据010203040506二、材料及构配件脚手架产品应有标识及产品质量合格证、型式检验报告、主要技术参数及产品使用说明书，当对脚手架及构配件质量有疑问时，应进行质量抽检和整架试验。1 、可调底座：插入立杆底端可调节高度的底座。常用规格： H=500 ㎜ 直径：∅ =38 ㎜ 壁厚 t≥5 材质：Q2352 、立杆：焊接有连接盘和连接套管，底部插入可调底座，顶部可插入接立杆的竖向杆件。常用规格： H=500mm 、 1000 、 1500 、 2000 、 2500mm 、 3000mm直径：∅ =48.3 壁厚t=3.2 材质：Q355钢管外径与允许偏差外径允 壁厚允许偏差 许偏差名称型号Z外径 D 壁厚t±0.3 ±0.15±0.3 ±0.1560.348.33.23.2立杆B3 、水平杆：两端焊接有扣接头，可与立杆上的连接盘扣接的水平杆件。常用规格： H=300mm 、 600mm 、 900mm 、 1200 、 1500 、 1800、 2100mm 、 2400mm 、 2700mm 、 3000mm直径：∅ =48.3 壁厚t=2.5 材质：Q235钢管外径与允许偏差外径允 壁厚允许偏差 许偏差名称型号 外径 D 壁厚t水平杆、水平斜杆B 或 Z±0.5±0.248.32.54 、斜杆：两端装配有扣接头，可与立杆上的连接盘扣接的斜向杆件。常用规格： H=600mm 、 900mm 、 1200 、 1500mm 、 1800mm 、 2100mm 、 2400mm 、 2700mm 、3000mm直径：∅ =33 壁厚t=2.3 材质：Q195钢管外径与允许偏差外径允 壁厚允许偏差 许偏差名称型号 外径 D 壁厚t±0.5±0.248.342.4382.52.52.52.3±0.3 ±0.15±0.3 ±0.15±0.3 ±0.15竖向斜杆 B 或Z33.75 、钢脚手板：挂在脚手架上用于提供操作面的钢制脚手板。常用规...
