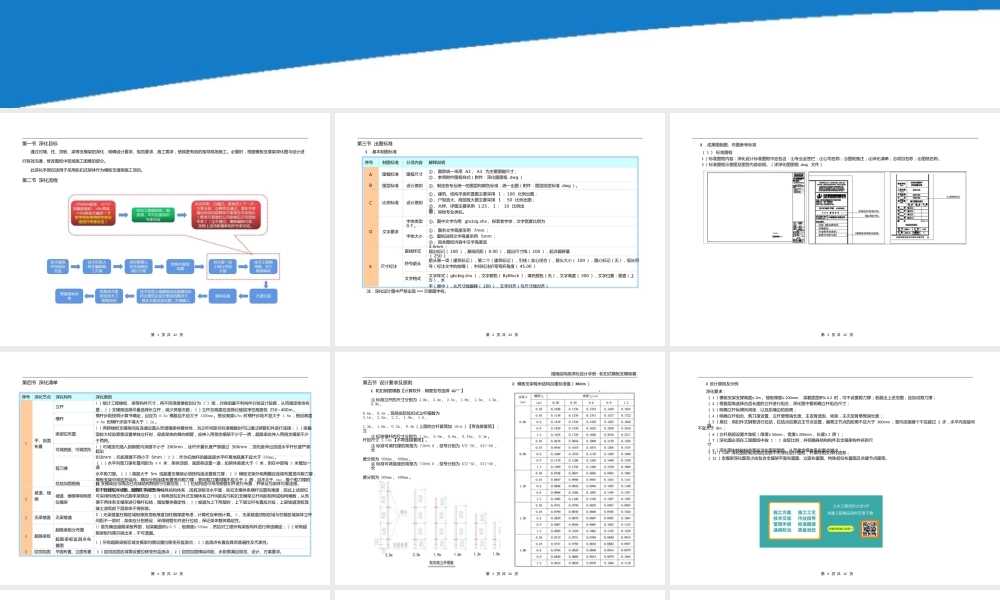

轮扣式模板支撑架深化设计手册中天北京建设投资集团有限公司二零二零年七月第一节 深化目标通过对墙、柱、顶板、梁等支模架的深化，明确设计要求、规范要求、施工需求，使其更有效的指导现场施工。必要时，根据模板支撑架深化图与设计进行有效沟通，修改图纸中现场施工困难的部分。此深化手册仅适用于采用轮扣式架体作为模板支撑架施工项目。第二节 深化流程第 1 页 共 22 页第三节 出图标准1 ．基本制图标准序号制图标准分项内容 解释说明① 、图款统一采用 A2 、 A3 为主要图幅尺寸；② 、参照附件图框样式（附件：深化图图框 .dwg ）AB图幅标准图层标准图框尺寸设计原则 ①、制定各专业统一的图层和颜色标准，统一出图（附件：图层线型标准 .dwg ）。① 、建筑、结构平面布置图主要采用 1 ： 100 比例出图；② 、户型放大、局部放大图主要采用 1 ： 50 比例出图；CD比例标准文字要求设计原则③ 、大样、详图主要采用 1:25 、 1 ： 10 比例出图；④ 、其他专业类似。字体类型 ①、图中文字均用 gbcbig.shx 、探索者字体，文字宽度比例为 0.7 。① 、图名文字高度采用 7mm ；字体大小 ②、图纸说明文字高度采用 5mm ；③ 、其余图纸内容中文字高度宜 3.5mm ；直线样式符号箭头超出标记（ 100 ），基线间距（ 0.00 ），超出尺寸线（ 100 ），起点偏移量（ 250 ）箭头第一项（建筑标记），第二个（建筑标记），引线（实心闭合），箭头大小（ 100 ），圆心标记（无），弧长符号（标注文字的前缀），半径标注折弯弯折角度（ 45.00 ）E尺寸标注文字样式（ gbcbig.shx ），文字颜色（ ByBlock ） , 填充颜色（无），文字高度（ 300 ），文字位置：垂直（上方），水平（居中），从尺寸线偏移（ 100 ），文字对齐（与尺寸线对齐）文字格式注：深化设计图中严禁出现 *** 示意图字样。第 2 页 共 22 页2 ．成果图制图、布图参考标准（ 1 ） 标准图框1 ）标准图框内容：深化设计标准图框中应包含：①专业会签栏；②公司名称；③图纸备注；④深化清单；⑤项目名称；⑥图纸名称。2 ）标准图框示意图及图签内容说明。（详深化图图框 .dwg 文件）第 3 页 共 22 页第四节 深化清单序号 深化节点 深化构件立杆深化原则1 ）统计工程楼板、梁等构件尺寸，将不同厚度楼板划分为 2~3 组，对各组最不利构件分别设计验算，从而确定架体布置； 2 ）支模架选择尽...
