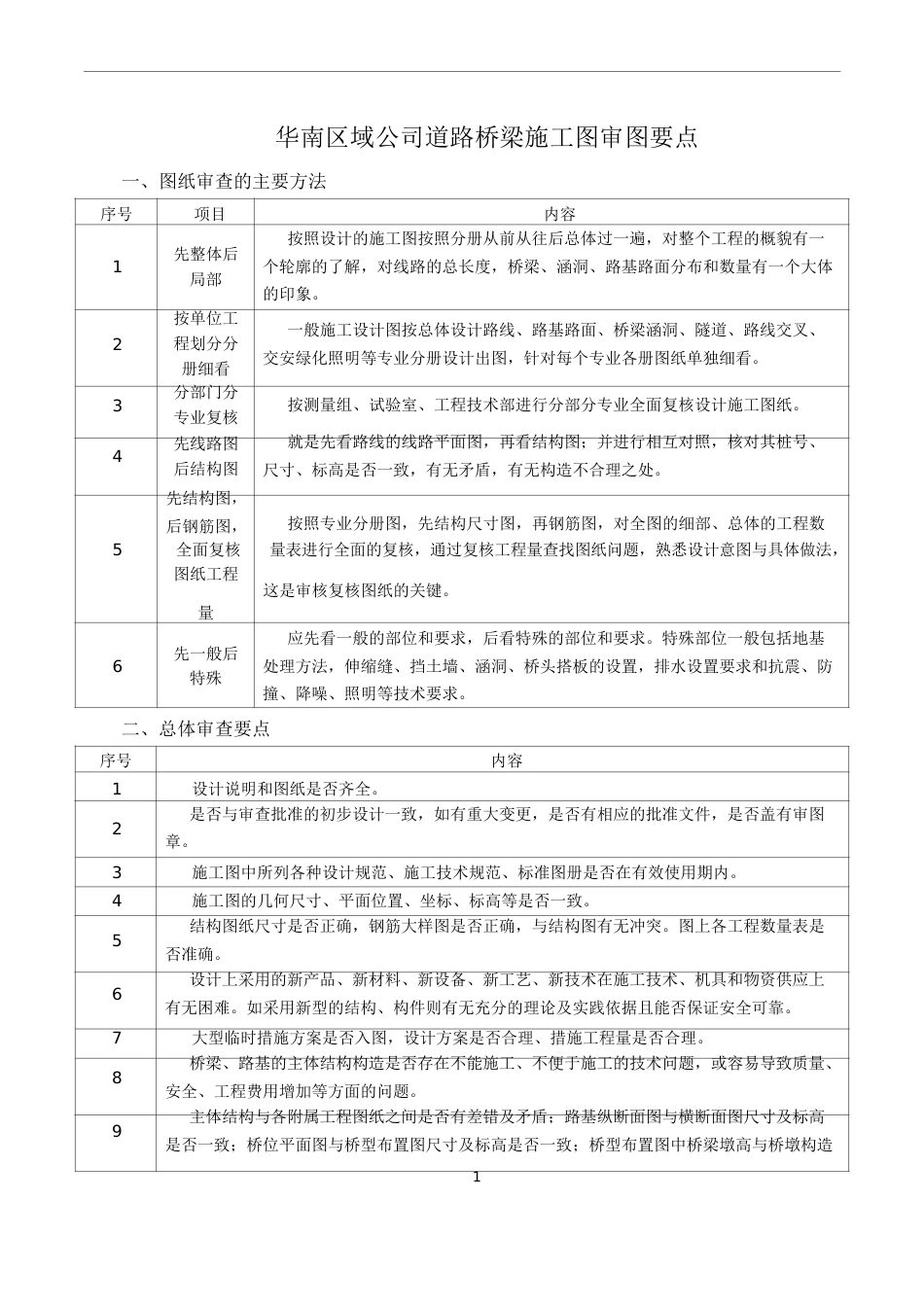

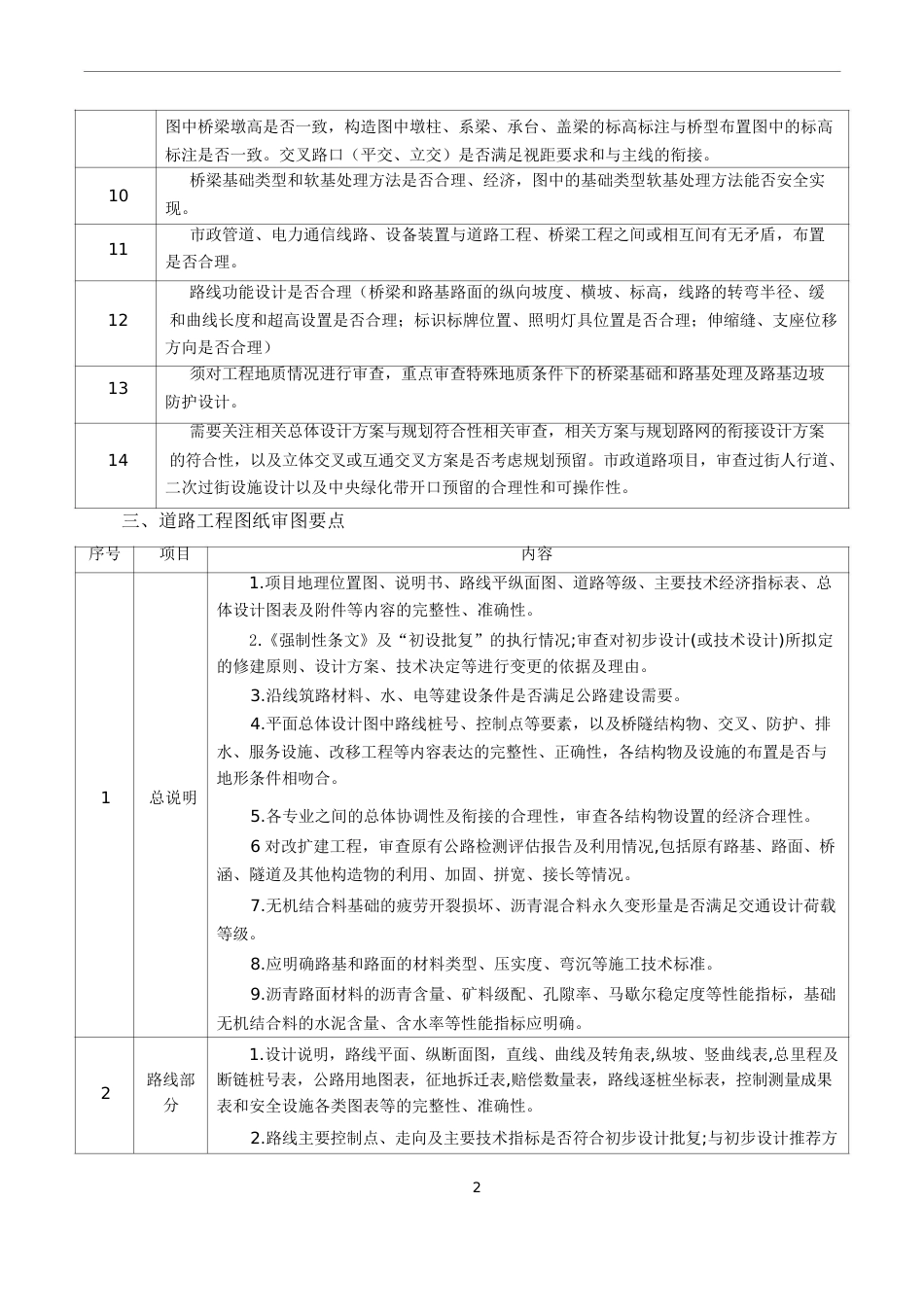

华南区域公司道路桥梁施工图审图要点一、图纸审查的主要方法序号 项目 内容1先整体后局部按照设计的施工图按照分册从前从往后总体过一遍，对整个工程的概貌有一个轮廓的了解，对线路的总长度，桥梁、涵洞、路基路面分布和数量有一个大体的印象。2按单位工程划分分册细看一般施工设计图按总体设计路线、路基路面、桥梁涵洞、隧道、路线交叉、交安绿化照明等专业分册设计出图，针对每个专业各册图纸单独细看。3分部门分专业复核按测量组、试验室、工程技术部进行分部分专业全面复核设计施工图纸。4先线路图后结构图就是先看路线的线路平面图，再看结构图；并进行相互对照，核对其桩号、尺寸、标高是否一致，有无矛盾，有无构造不合理之处。先结构图， 按照专业分册图，先结构尺寸图，再钢筋图，对全图的细部、总体的工程数后钢筋图，5 全面复核 量表进行全面的复核，通过复核工程量查找图纸问题，熟悉设计意图与具体做法，图纸工程这是审核复核图纸的关键。量6先一般后特殊应先看一般的部位和要求，后看特殊的部位和要求。特殊部位一般包括地基处理方法，伸缩缝、挡土墙、涵洞、桥头搭板的设置，排水设置要求和抗震、防撞、降噪、照明等技术要求。二、总体审查要点序号 内容1 设计说明和图纸是否齐全。2是否与审查批准的初步设计一致，如有重大变更，是否有相应的批准文件，是否盖有审图章。3 施工图中所列各种设计规范、施工技术规范、标准图册是否在有效使用期内。4 施工图的几何尺寸、平面位置、坐标、标高等是否一致。5结构图纸尺寸是否正确，钢筋大样图是否正确，与结构图有无冲突。图上各工程数量表是否准确。6设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难。如采用新型的结构、构件则有无充分的理论及实践依据且能否保证安全可靠。7 大型临时措施方案是否入图，设计方案是否合理、措施工程量是否合理。8桥梁、路基的主体结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。9主体结构与各附属工程图纸之间是否有差错及矛盾；路基纵断面图与横断面图尺寸及标高是否一致；桥位平面图与桥型布置图尺寸及标高是否一致；桥型布置图中桥梁墩高与桥墩构造1 图中桥梁墩高是否一致，构造图中墩柱、系梁、承台、盖梁的标高标注与桥型布置图中的标高标注是否一致。交叉路口（平交、立交）是否满足视距要求和与主线的衔接。10桥梁基础类型和软基处...
