承插型盘扣式支模脚手架培训2024年ppt（73页）VIP免费

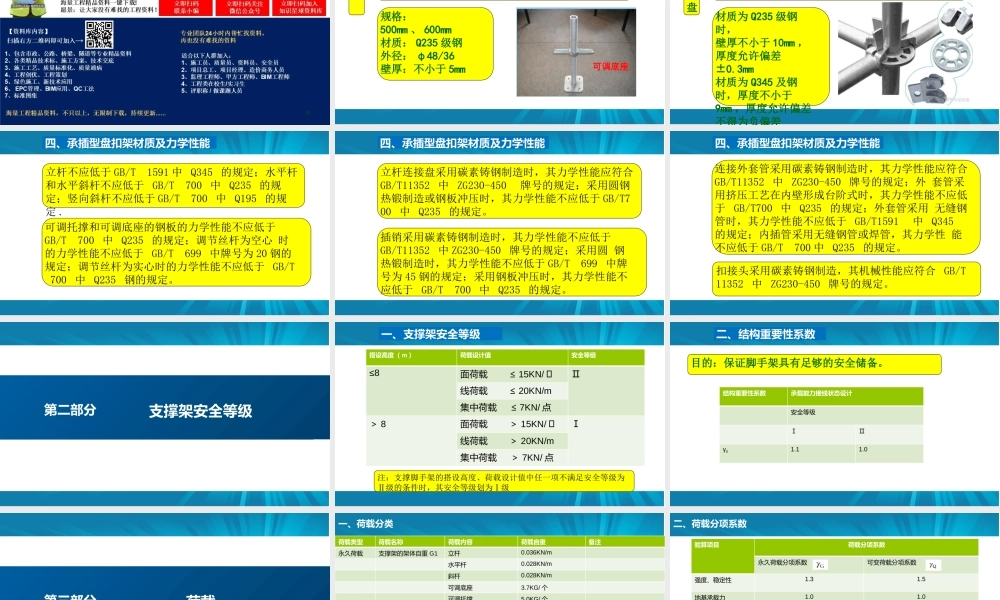

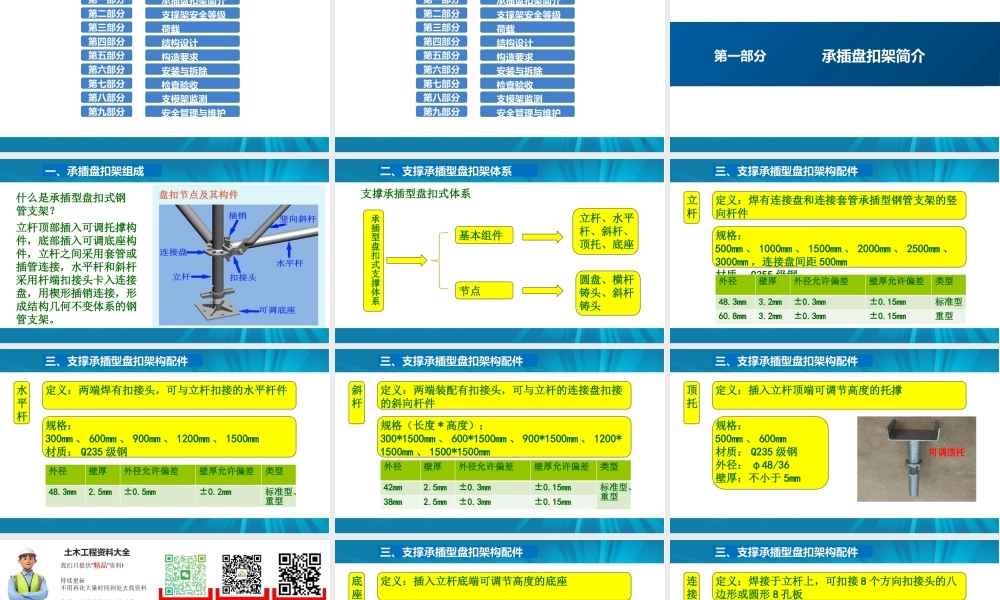

承插型盘扣式支模脚手架目录2 承插盘扣架简介第一部分第二部分 支撑架安全等级第三部分 荷载第四部分第五部分第六部分第七部分第八部分第九部分 安装与拆除 安全管理与维护 检查验收 支模架监测 结构设计 构造要求目录3 承插盘扣架简介第一部分第二部分 支撑架安全等级第三部分 荷载第四部分第五部分第六部分第七部分第八部分第九部分 安装与拆除 安全管理与维护 检查验收 支模架监测 结构设计 构造要求第一部分承插盘扣架简介一、承插盘扣架组成什么是承插型盘扣式钢管支架？立杆顶部插入可调托撑构件，底部插入可调底座构件，立杆之间采用套管或插管连接，水平杆和斜杆采用杆端扣接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。二、支撑承插型盘扣架体系支撑承插型盘扣式体系承插型盘扣式支撑体系基本组件节点立杆、水平杆、斜杆、顶托、底座圆盘、横杆铸头、斜杆铸头三、支撑承插型盘扣架构配件立杆定义：焊有连接盘和连接套管承插型钢管支架的竖向杆件规格：500mm 、 1000mm 、 1500mm 、 2000mm 、 2500mm 、3000mm ，连接盘间距 500mm材质： Q355 级钢外径壁厚外径允许偏差壁厚允许偏差类型48.3mm3.2mm±0.3mm±0.15mm标准型60.8mm3.2mm±0.3mm±0.15mm重型三、支撑承插型盘扣架构配件水平杆定义：两端焊有扣接头，可与立杆扣接的水平杆件规格：300mm 、 600mm 、 900mm 、 1200mm 、 1500mm材质： Q235 级钢外径壁厚外径允许偏差壁厚允许偏差类型48.3mm2.5mm±0.5mm±0.2mm标准型、重型三、支撑承插型盘扣架构配件斜杆定义：两端装配有扣接头，可与立杆的连接盘扣接的斜向杆件规格（长度 * 高度）：300*1500mm 、 600*1500mm 、 900*1500mm 、 1200*1500mm 、 1500*1500mm材质： Q195 级钢外径壁厚外径允许偏差壁厚允许偏差类型42mm2.5mm±0.3mm±0.15mm标准型、重型38mm2.5mm±0.3mm±0.15mm三、支撑承插型盘扣架构配件顶托定义：插入立杆顶端可调节高度的托撑规格：500mm 、 600mm材质： Q235 级钢外径： φ48/36壁厚：不小于 5mm11三、支撑承插型盘扣架构配件底座定义：插入立杆底端可调节高度的底座规格：500mm 、 600mm材质： Q235 级钢外径： φ48/36壁厚：不小于 5mm三、支撑承插型盘扣架构配件连接盘定义：焊接于立杆上，可扣接 8 个方向扣接头的八边形或圆形 8 孔板材质为 Q235 级钢时，壁厚不小于 10mm ，厚度允许偏差±0.3mm材质...
