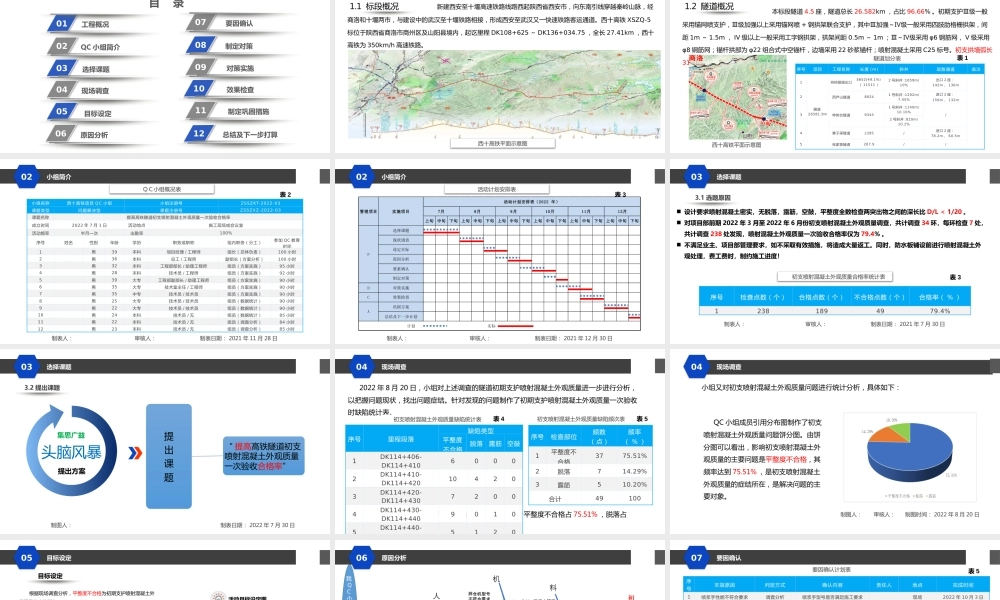

提高高铁隧道初支喷射混凝土外观质量第一章 有关图片的辅助技巧01工程概况02QC 小组简介03选择课题04现场调查05目标设定07要因确认08制定对策09对策实施10效果检查11制定巩固措施目 录12总结及下一步打算06原因分析第一章 有关图片的辅助技巧工程概况01 新建西安至十堰高速铁路线路西起陕西省西安市，向东南引线穿越秦岭山脉，经商洛和十堰两市，与建设中的武汉至十堰铁路相接，形成西安至武汉又一快速铁路客运通道。西十高铁 XSZQ-5标位于陕西省商洛市商州区及山阳县境内，起讫里程 DK108+625 ～ DK136+034.75 ，全长 27.41km ，西十高铁为 350km/h 高速铁路。1.1 标段概况西十高铁平面示意图第一章 有关图片的辅助技巧工程概况01 本标段隧道 4.5 座，隧道总长 26.582km ，占比 96.66% 。初期支护Ⅲ级一般采用锚网喷支护，Ⅲ级加强以上采用锚网喷 + 钢拱架联合支护，其中Ⅲ加强～Ⅳ级一般采用四肢肋格栅拱架，间距 1m ～ 1.5m ， IV 级以上一般采用工字钢拱架，拱架间距 0.5m ～ 1m ；Ⅲ～Ⅳ级采用 φ6 钢筋网， V 级采用φ8 钢筋网；锚杆拱部为 φ22 组合式中空锚杆，边墙采用 22 砂浆锚杆；喷射混凝土采用 C25 标号。初支拱墙弧长31.22m ，延米喷砼面积 31.22 ㎡。1.2 隧道概况西十高铁平面示意图序号项目工程名称长度 (m)斜井疏散通道备注1隧道26581.9m肖岭隧道出口5652(49.1%)（ 11511 ）2 号斜井 :1659m/10%出口 2 座：142m 、 136m 2西芦山隧道89241 号斜井 :1292m/7.45%进口 2 座：156m 、 132m3桦树台隧道93431 号斜井 :1140m/10.16%/2 号斜井 :820m/10.2%4寨子梁隧道2395/进口 2 座：78.2m 、 60.5m5张家塬隧道267.9//隧道划分表表 1第一章 有关图片的辅助技巧小组简介02制表人： 审核人： 制表日期： 2021 年 11 月 28 日ＱＣ小组概况表表 2小组名称西十高铁项目 QC 小组小组注册号ZSSZKT-2022-03课题类型问题解决型课题注册号ZSSZXZ-2022-03课题名称提高高铁隧道初支喷射混凝土外观质量一次验收合格率成立时间2022 年 7 月 1 日活动地点施工现场或会议室活动频率半月一次出勤率100%序号姓名性别年龄学历职务或职称组内职务（分工）参加 QC 教育时间1男39本科项目经理 / 工程师组长（总体负责）100 小时2男36本科总工 / 工程师副组长（方案分析）100 小时3男32本科工程部部长 / 助理工程师组员（方案实施）95 小时4男28本科技...
