动力（照明）箱（柜）安全检查图解—外部VIP免费

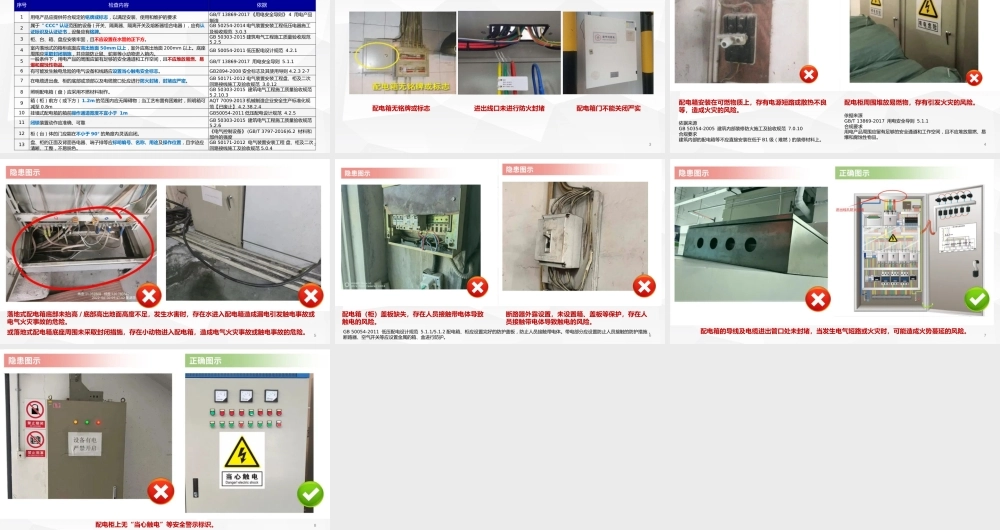

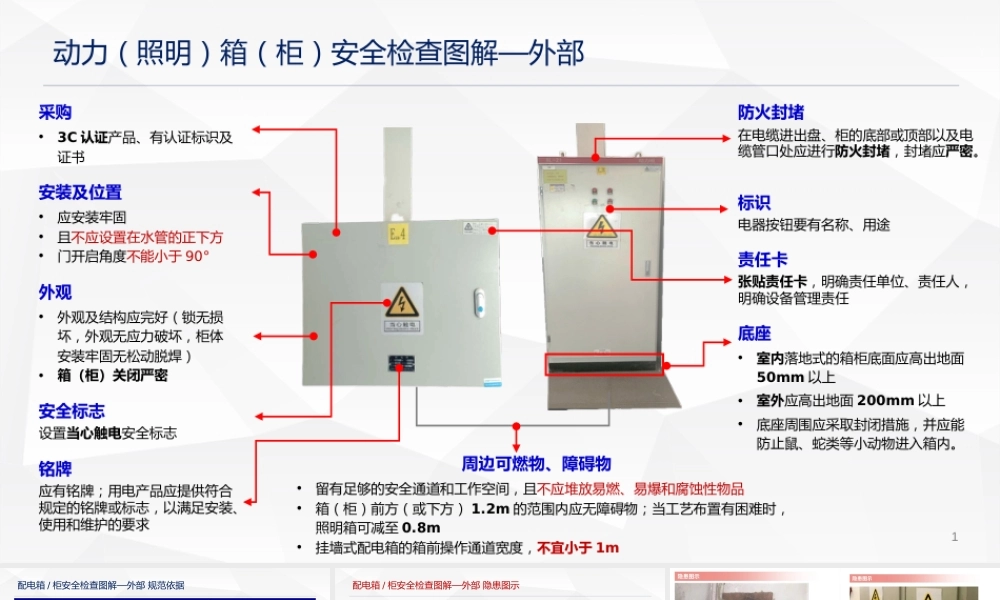

1安装及位置•应安装牢固•且不应设置在水管的正下方•门开启角度不能小于 90°安全标志设置当心触电安全标志防火封堵在电缆进出盘、柜的底部或顶部以及电缆管口处应进行防火封堵，封堵应严密。外观•外观及结构应完好（锁无损坏，外观无应力破坏，柜体安装牢固无松动脱焊）•箱（柜）关闭严密周边可燃物、障碍物•留有足够的安全通道和工作空间，且不应堆放易燃、易爆和腐蚀性物品•箱（柜）前方（或下方） 1.2m 的范围内应无障碍物；当工艺布置有困难时，照明箱可减至 0.8m•挂墙式配电箱的箱前操作通道宽度，不宜小于 1m责任卡张贴责任卡，明确责任单位、责任人，明确设备管理责任动力（照明）箱（柜）安全检查图解—外部底座•室内落地式的箱柜底面应高出地面50mm 以上•室外应高出地面 200mm 以上•底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。采购•3C 认证产品、有认证标识及证书标识电器按钮要有名称、用途铭牌应有铭牌；用电产品应提供符合规定的铭牌或标志，以满足安装、使用和维护的要求2配电箱 / 柜安全检查图解—外部 规范依据 序号检查内容依据1用电产品应提供符合规定的铭牌或标志，以满足安装、使用和维护的要求GB/T 13869-2017 《用电安全导则》 4 用电产品制造 2属于“ CCC” 认证范围的设备 ( 开关、隔离器、隔离开关及熔断器组合电器 ) ，应有认证标识及认证证书，设备应有铭牌。GB 50254-2014 电气装置安装工程低压电器施工及验收规范 3.0.33柜、台、箱、盘应安装牢固，且不应设置在水管的正下方。GB 50303-2015 建筑电气工程施工质量验收规范 5.2.54室内落地式的箱柜底面应高出地面 50mm 以上，室外应高出地面 200mm 以上。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。GB 50054-2011 低压配电设计规范 4.2.15一般条件下，用电产品的周围应留有足够的安全通道和工作空间，且不应堆放易燃、易爆和腐蚀性物品。GB/T 13869-2017 用电安全导则 5.1.16有可能发生触电危险的电气设备和线路应设置当心触电安全标志。GB2894-2008 安全标志及其使用导则 4.2.3 2-77在电缆进出盘、柜的底部或顶部以及电缆管口处应进行防火封堵，封堵应严密。GB 50171-2012 电气装置安装工程盘、柜及二次回路接线施工及验收规范 3.0.128照明配电箱（盘）应采用不燃材料制作。GB 50303-2015 建筑电气工程施工质量验收规范5.2.10.39箱（柜）前方（或下方） 1.2m 的...
