动力（照明）箱（柜）安全检查图解—内部VIP免费

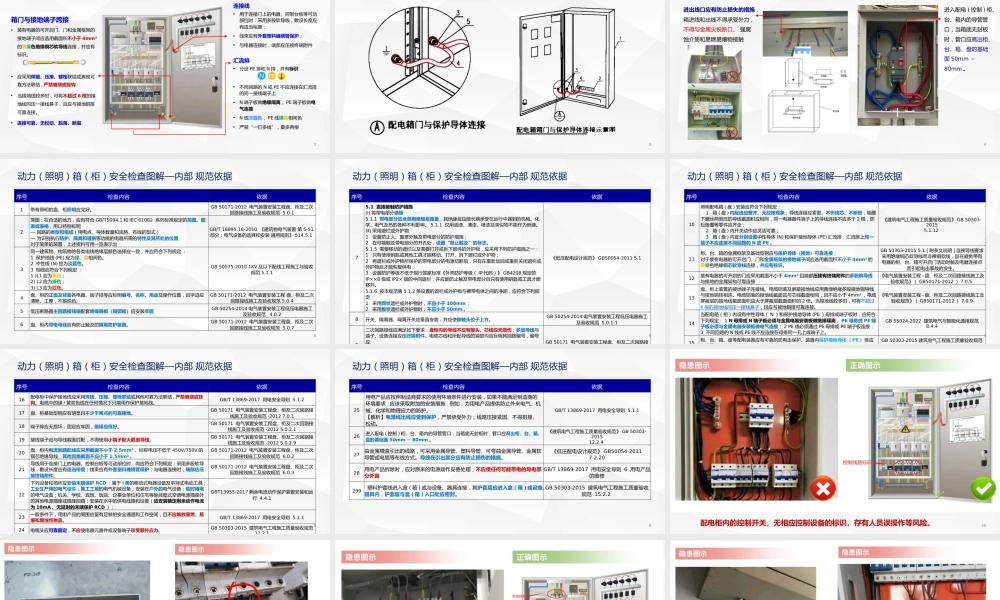

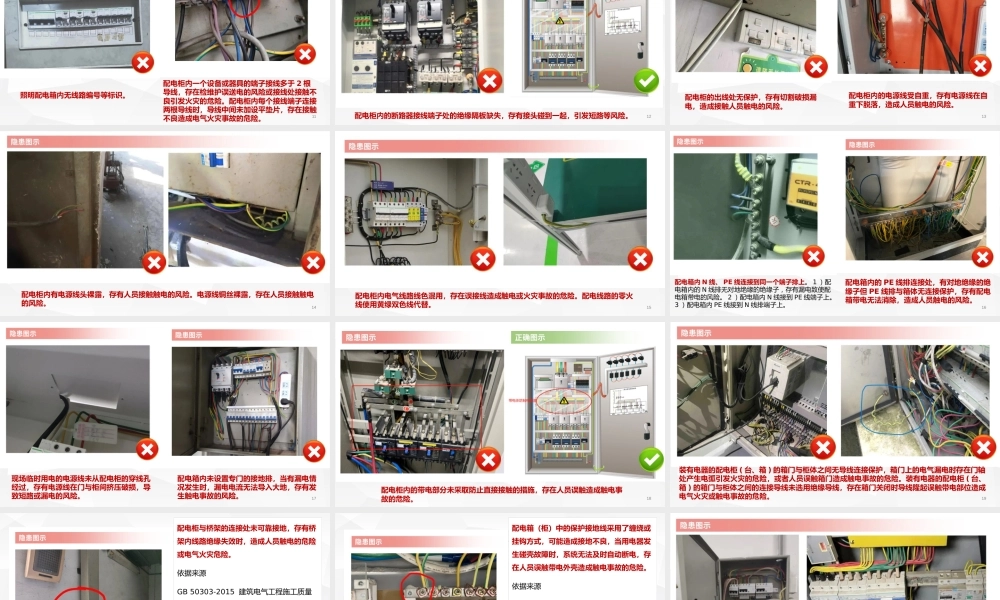

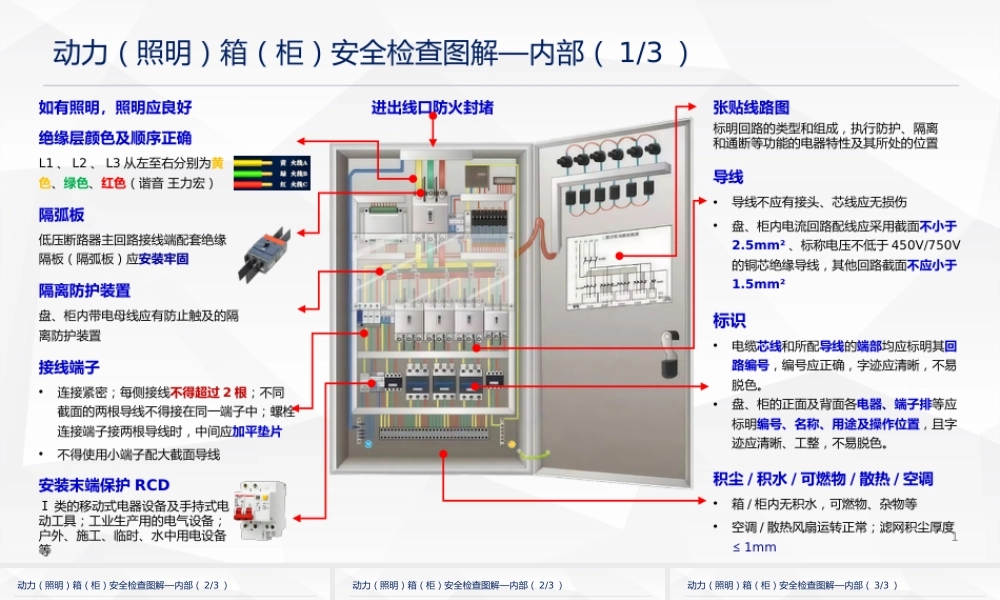

1如有照明，照明应良好进出线口防火封堵绝缘层颜色及顺序正确L1 、 L2 、 L3 从左至右分别为黄色、绿色、红色（谐音 王力宏）隔弧板低压断路器主回路接线端配套绝缘隔板（隔弧板）应安装牢固隔离防护装置盘、柜内带电母线应有防止触及的隔离防护装置积尘 / 积水 / 可燃物 / 散热 / 空调•箱 / 柜内无积水，可燃物、杂物等•空调 / 散热风扇运转正常；滤网积尘厚度≤ 1mm 张贴线路图标明回路的类型和组成，执行防护、隔离和通断等功能的电器特性及其所处的位置导线•导线不应有接头、芯线应无损伤•盘、柜内电流回路配线应采用截面不小于2.5mm² 、标称电压不低于 450V/750V的铜芯绝缘导线，其他回路截面不应小于1.5mm²接线端子•连接紧密；每侧接线不得超过 2 根；不同截面的两根导线不得接在同一端子中；螺栓连接端子接两根导线时，中间应加平垫片•不得使用小端子配大截面导线安装末端保护 RCDⅠ 类的移动式电器设备及手持式电动工具；工业生产用的电气设备；户外、施工、临时、水中用电设备等动力（照明）箱（柜）安全检查图解—内部（ 1/3 ）标识•电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹应清晰，不易脱色。•盘、柜的正面及背面各电器、端子排等应标明编号、名称、用途及操作位置，且字迹应清晰、工整，不易脱色。2箱门与接地端子跨接•装有电器的可开启门、门和金属框架的接地端子间应选用截面积不小于 4mm²的黄绿色绝缘铜芯软导线连接，并应有标识。•应采用焊接、压接、螺栓联结或其他可靠方法联结 , 严禁缠绕或挂钩•当接地线较多时，可将不超过 6 根的接地线同压一接线鼻子，且应与接地铜排可靠连接。•连接可靠，无松动、脱落、断裂汇流排•分设 PE 排和 N 排，并有标识•不同回路的 N 或 PE 不应连接在汇流排的同一接线端子上•N 端子板做绝缘隔离， PE 端子板做电气连接•N 线淡蓝色， PE 线绿黄相间色•严禁“一钉多线”，最多两根连接线•用于连接门上的电器、控制台板等可动部位时：采用多股软导线，敷设长度应有适当裕度；•线束应有外套塑料缠绕管保护；•与电器连接时，端部应压接终端附件动力（照明）箱（柜）安全检查图解—内部（ 2/3 ）3动力（照明）箱（柜）安全检查图解—内部（ 2/3 ）4进出线口应有防止损失的措施，箱进线和出线不得承受外力， 不得与金属尖锐断口、 强腐蚀介质和易燃易爆物接触动力（照明）箱（柜）安全检查图解—内部...
