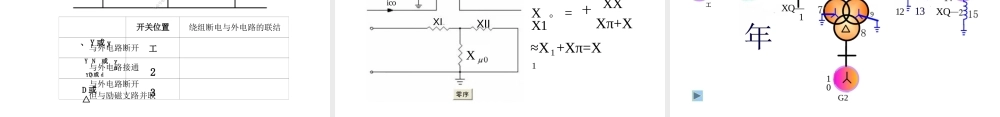

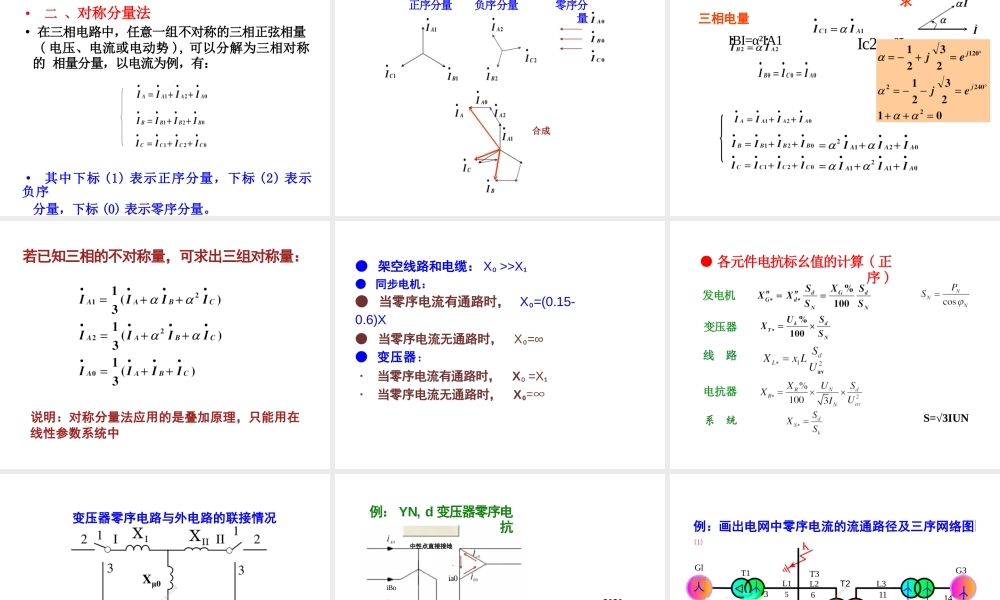

正序、负序、零序VIP免费

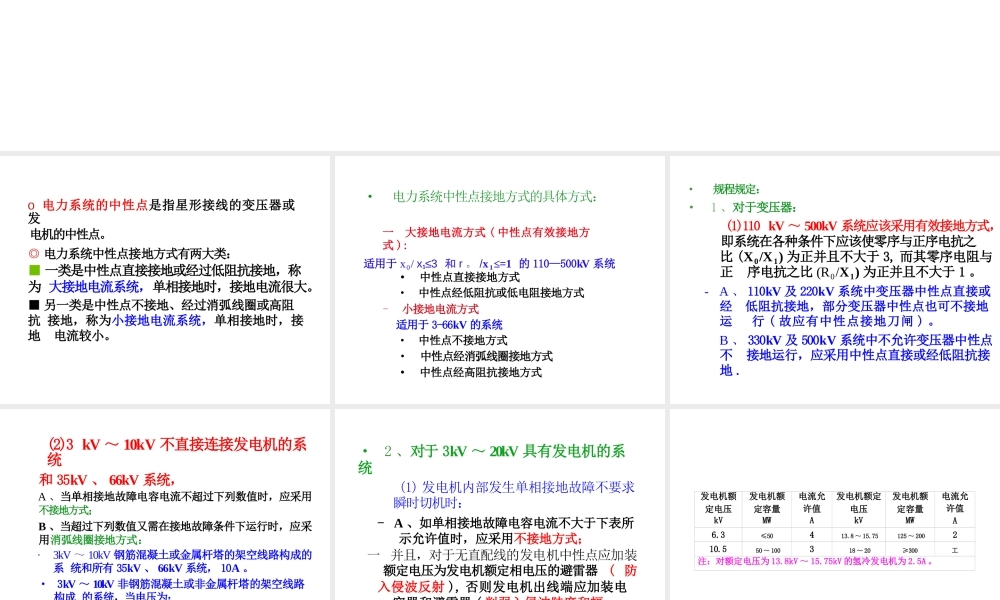

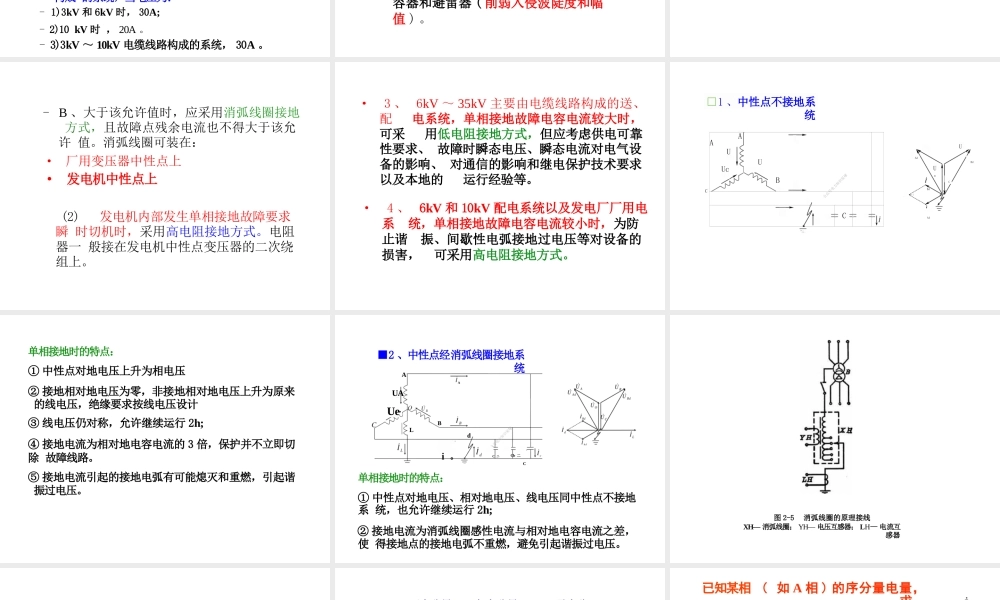

电力系统的中性点运行方式o 电力系统的中性点是指星形接线的变压器或发电机的中性点。◎ 电力系统中性点接地方式有两大类：■ 一类是中性点直接接地或经过低阻抗接地，称为 大接地电流系统，单相接地时，接地电流很大。■ 另一类是中性点不接地、经过消弧线圈或高阻抗 接地，称为小接地电流系统，单相接地时，接地 电流较小。· 电力系统中性点接地方式的具体方式：一 大接地电流方式 ( 中性点有效接地方式 ):适用于 x₀/ x₁≤3 和 r 。 /x₁≤=1 的 110—500kV 系统· 中性点直接接地方式· 中性点经低阻抗或低电阻接地方式- 小接地电流方式适用于 3-66kV 的系统· 中性点不接地方式· 中性点经消弧线圈接地方式· 中性点经高阻抗接地方式· 规程规定：· 1 、对于变压器：(1)110 kV ～ 500kV 系统应该采用有效接地方式，即系统在各种条件下应该使零序与正序电抗之 比 (X₀/X₁) 为正并且不大于 3, 而其零序电阻与正 序电抗之比 (R₀/X₁) 为正并且不大于 1 。- A 、 110kV 及 220kV 系统中变压器中性点直接或经 低阻抗接地，部分变压器中性点也可不接地运 行 ( 故应有中性点接地刀闸 ) 。B 、 330kV 及 500kV 系统中不允许变压器中性点不 接地运行，应采用中性点直接或经低阻抗接地 .(2)3 kV ～ 10kV 不直接连接发电机的系统和 35kV 、 66kV 系统，A 、当单相接地故障电容电流不超过下列数值时，应采用不接地方式；B 、当超过下列数值又需在接地故障条件下运行时，应采 用消弧线圈接地方式：· 3kV ～ 10kV 钢筋混凝土或金属杆塔的架空线路构成的系 统和所有 35kV 、 66kV 系统， 10A 。· 3kV ～ 10kV 非钢筋混凝土或非金属杆塔的架空线路构成 的系统，当电压为：- 1)3kV 和 6kV 时， 30A;- 2)10 kV 时 ， 20A 。- 3)3kV ～ 10kV 电缆线路构成的系统， 30A 。· 2 、对于 3kV ～ 20kV 具有发电机的系统(1) 发电机内部发生单相接地故障不要求 瞬时切机时：- A 、如单相接地故障电容电流不大于下表所 示允许值时，应采用不接地方式；一 并且，对于无直配线的发电机中性点应加装额定电压为发电机额定相电压的避雷器 ( 防入侵波反射 ), 否则发电机出线端应加装电 容器和避雷器 ( 削弱入侵波陡度和幅值 ) 。发电机额发电机额电流允发电机额定发电机额电流允定电压定容量许值电压定容量许值kVMWAkVMWA6.3≤5041...
