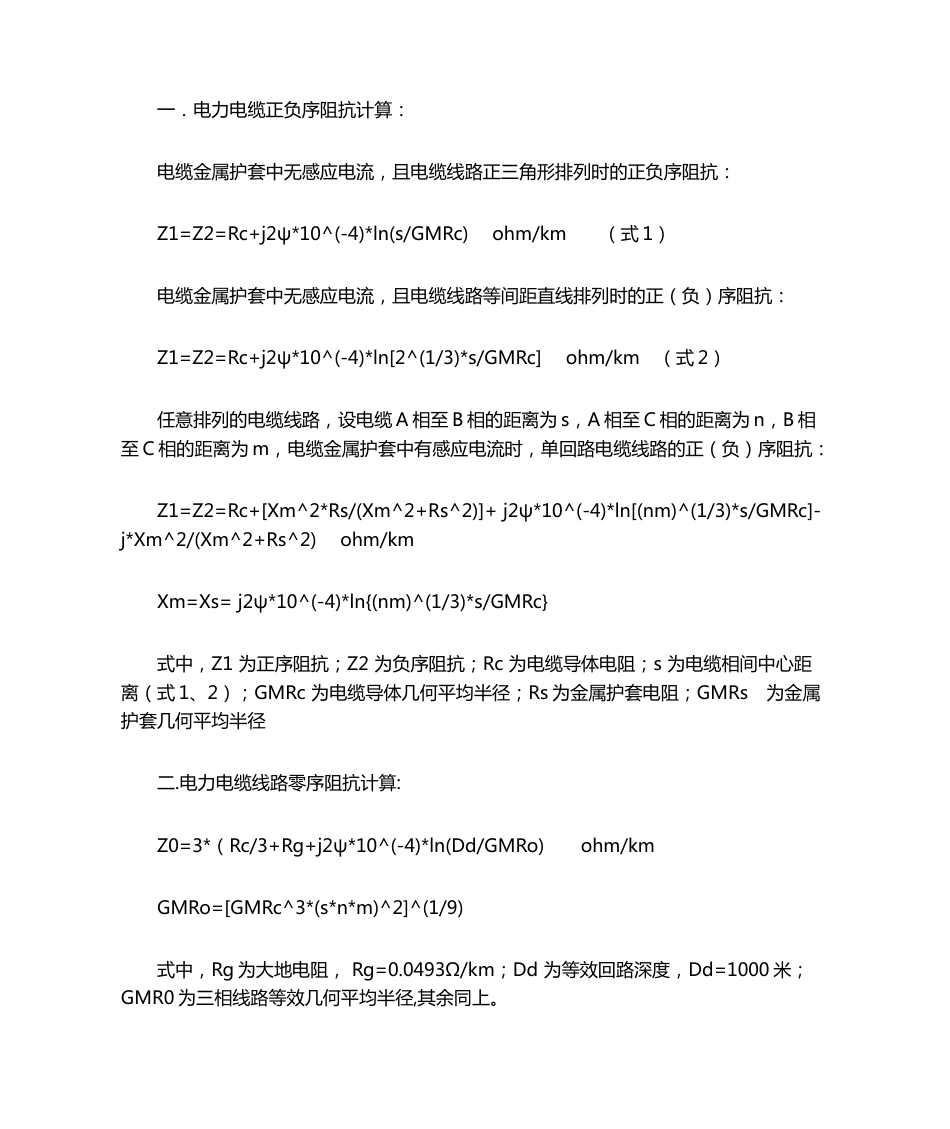

一．电力电缆正负序阻抗计算：电缆金属护套中无感应电流，且电缆线路正三角形排列时的正负序阻抗：Z1=Z2=Rc+j2ψ*10^(-4)*ln(s/GMRc) ohm/km （式 1）电缆金属护套中无感应电流，且电缆线路等间距直线排列时的正（负）序阻抗：Z1=Z2=Rc+j2ψ*10^(-4)*ln[2^(1/3)*s/GMRc] ohm/km （式 2）任意排列的电缆线路，设电缆 A 相至 B 相的距离为 s，A 相至 C 相的距离为 n，B 相至 C 相的距离为 m，电缆金属护套中有感应电流时，单回路电缆线路的正（负）序阻抗：Z1=Z2=Rc+[Xm^2*Rs/(Xm^2+Rs^2)]+ j2ψ*10^(-4)*ln[(nm)^(1/3)*s/GMRc]-j*Xm^2/(Xm^2+Rs^2) ohm/kmXm=Xs= j2ψ*10^(-4)*ln{(nm)^(1/3)*s/GMRc}式中，Z1 为正序阻抗；Z2 为负序阻抗；Rc 为电缆导体电阻；s 为电缆相间中心距离（式 1、2）；GMRc 为电缆导体几何平均半径；Rs 为金属护套电阻；GMRs 为金属护套几何平均半径二.电力电缆线路零序阻抗计算:Z0=3*（Rc/3+Rg+j2ψ*10^(-4)*ln(Dd/GMRo) ohm/kmGMRo=[GMRc^3*(s*n*m)^2]^(1/9)式中，Rg 为大地电阻， Rg=0.0493Ω/km；Dd 为等效回路深度，Dd=1000 米； GMR0 为三相线路等效几何平均半径,其余同上。
