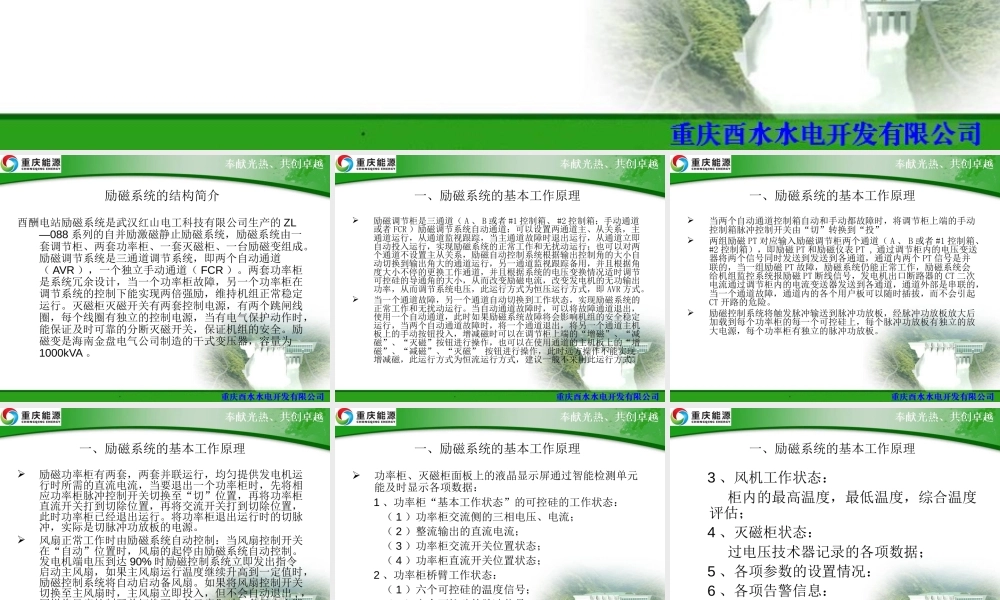

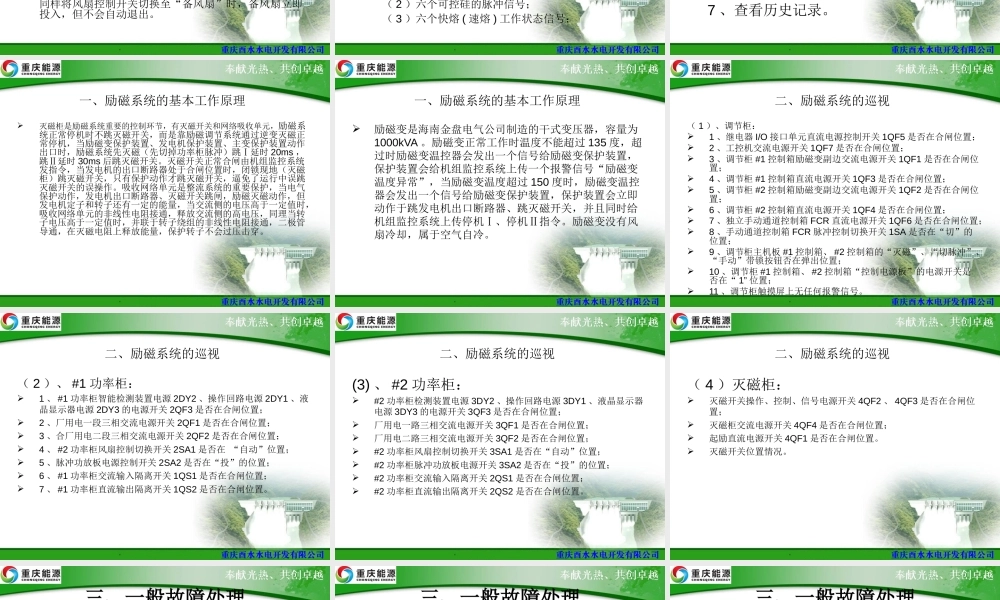

励磁系统励磁系统的结构简介酉酬电站励磁系统是武汉红山电工科技有限公司生产的 ZL—088 系列的自并励激磁静止励磁系统，励磁系统由一套调节柜、两套功率柜、一套灭磁柜、一台励磁变组成。励磁调节系统是三通道调节系统，即两个自动通道（ AVR ），一个独立手动通道（ FCR ）。两套功率柜是系统冗余设计，当一个功率柜故障，另一个功率柜在调节系统的控制下能实现两倍强励，维持机组正常稳定运行。灭磁柜灭磁开关有两套控制电源，有两个跳闸线圈，每个线圈有独立的控制电源，当有电气保护动作时，能保证及时可靠的分断灭磁开关，保证机组的安全。励磁变是海南金盘电气公司制造的干式变压器，容量为1000kVA 。 一、励磁系统的基本工作原理励磁调节柜是三通道（ A 、 B 或者 #1 控制箱、 #2 控制箱；手动通道或者 FCR ）励磁调节系统自动通道：可以设置两通道主、从关系，主通道运行，从通道监视跟踪，当主通道故障时退出运行，从通道立即自动投入运行，实现励磁系统的正常工作和无扰动运行；也可以对两个通道不设置主从关系，励磁自动控制系统根据输出控制角的大小自动切换到输出角大的通道运行，另一通道监视跟踪备用，并且根据角度大小不停的更换工作通道，并且根据系统的电压变换情况适时调节可控硅的导通角的大小，从而改变励磁电流，改变发电机的无功输出功率，从而调节系统电压，此运行方式为恒压运行方式，即 AVR 方式。当一个通道故障，另一个通道自动切换到工作状态，实现励磁系统的正常工作和无扰动运行。当自动通道故障时，可以将故障通道退出，使用一个自动通道，此时如果励磁系统故障将会影响机组的安全稳定运行，当两个自动通道故障时，将一个通道退出，将另一个通道主机板上的手动按钮投入，增减磁时可以在调节柜上端的“增磁”、“减磁”、“灭磁”按钮进行操作，也可以在使用通道的主机板上的“增磁”、“减磁”、“灭磁” 按钮进行操作，此时远方操作不能实现增减磁，此运行方式为恒流运行方式，建议一般不采用此运行方式。一、励磁系统的基本工作原理当两个自动通道控制箱自动和手动都故障时，将调节柜上端的手动控制箱脉冲控制开关由“切”转换到“投”两组励磁 PT 对应输入励磁调节柜两个通道（ A 、 B 或者 #1 控制箱、#2 控制箱），即励磁 PT 和励磁仪表 PT , 通过调节柜内的电压变送器将两个信号同时发送到发送到各通道，通道内两个 PT 信号是并联的，当一组励磁 PT 故障，...
