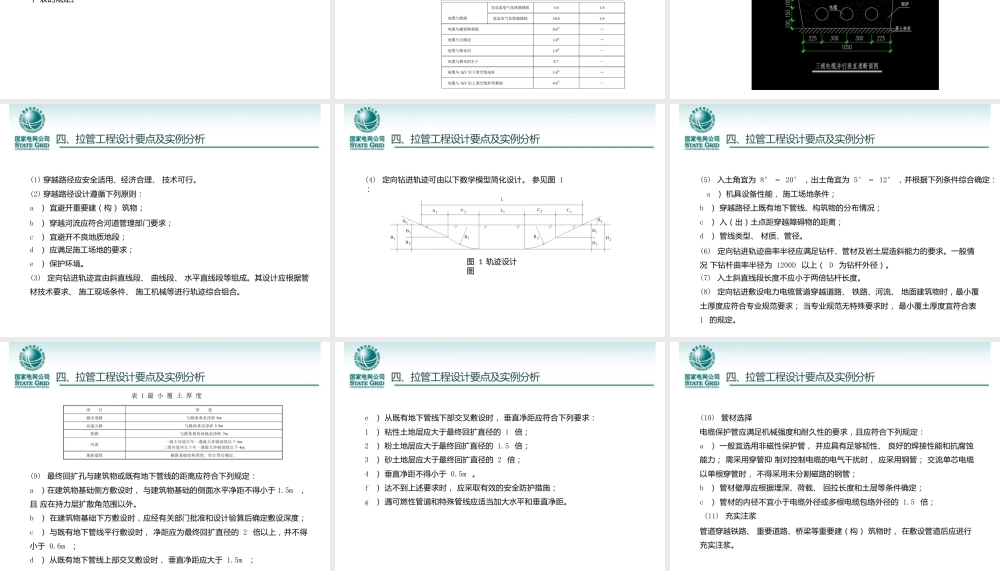

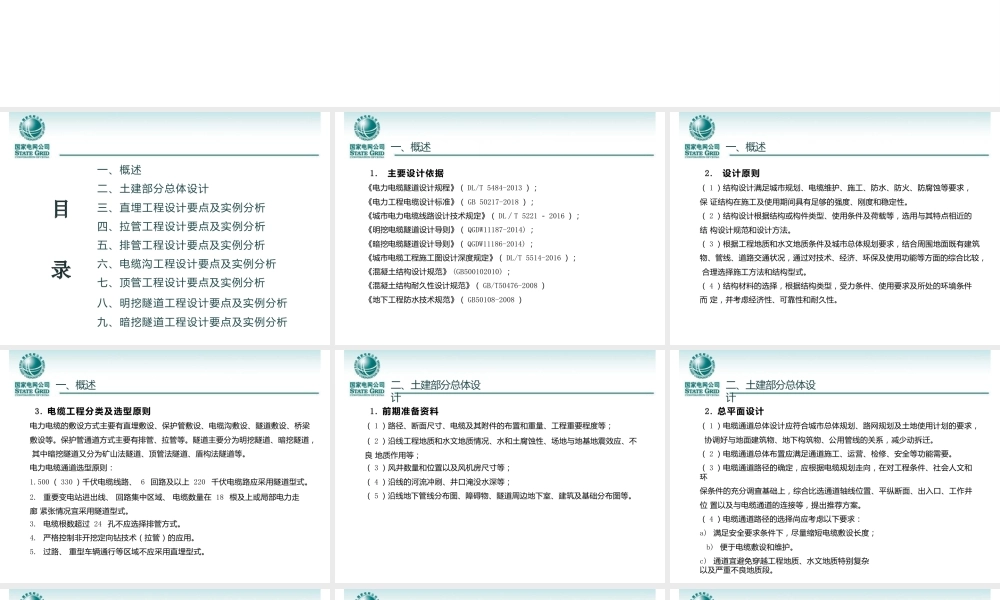

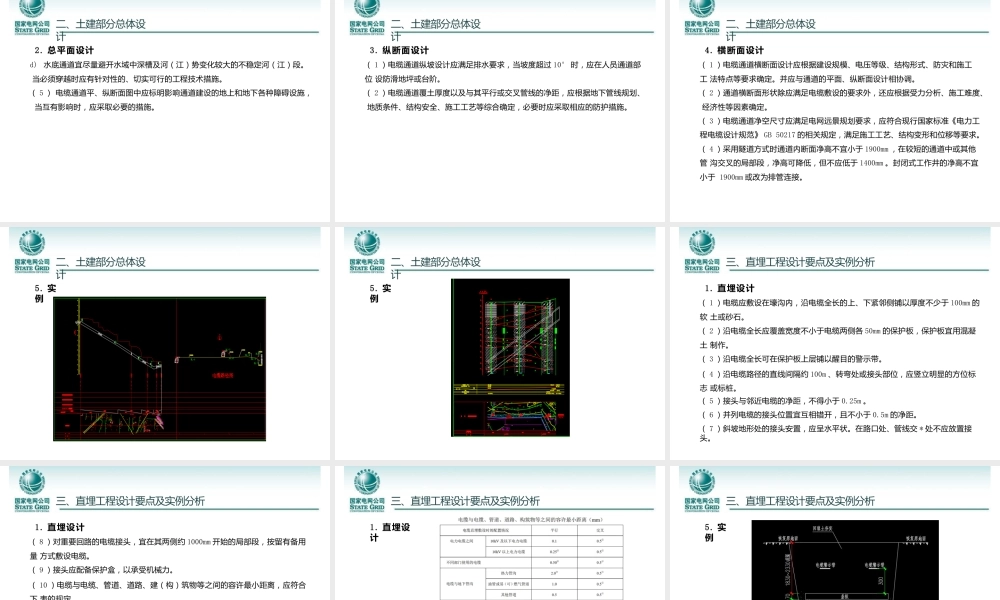

地下电力电缆工程土建设计要点及实例分析一、概述二、土建部分总体设计三、直埋工程设计要点及实例分析 四、拉管工程设计要点及实例分析 五、排管工程设计要点及实例分析六、电缆沟工程设计要点及实例分析 七、顶管工程设计要点及实例分析八、明挖隧道工程设计要点及实例分析 九、暗挖隧道工程设计要点及实例分析一、概述1. 主要设计依据《电力电缆隧道设计规程》（ DL/T 5484-2013 ）；《电力工程电缆设计标准》（ GB 50217-2018 ）；《城市电力电缆线路设计技术规定》（ DL∕T 5221 － 2016 ）；《明挖电缆隧道设计导则》（ QGDW11187-2014) ； 《暗挖电缆隧道设计导则》（ QGDW11186-2014) ；《城市电缆工程施工图设计深度规定》（ DL/T 5514-2016 ）；《混凝土结构设计规范》 (GB500102010) ；《混凝土结构耐久性设计规范》（ GB/T50476-2008 ）《地下工程防水技术规范》（ GB50108-2008 ）一、概述2. 设计原则（ 1 ）结构设计满足城市规划、电缆维护、施工、防水、防火、防腐蚀等要求，保 证结构在施工及使用期间具有足够的强度、刚度和稳定性。（ 2 ）结构设计根据结构或构件类型、使用条件及荷载等，选用与其特点相近的结 构设计规范和设计方法。（ 3 ）根据工程地质和水文地质条件及城市总体规划要求，结合周围地面既有建筑 物、管线、道路交通状况，通过对技术、经济、环保及使用功能等方面的综合比较， 合理选择施工方法和结构型式。（ 4 ）结构材料的选择，根据结构类型，受力条件、使用要求及所处的环境条件而 定，并考虑经济性、可靠性和耐久性。一、概述3. 电缆工程分类及选型原则电力电缆的敷设方式主要有直埋敷设、保护管敷设、电缆沟敷设、隧道敷设、桥梁 敷设等。保护管通道方式主要有排管、拉管等。隧道主要分为明挖隧道、暗挖隧道， 其中暗挖隧道又分为矿山法隧道、顶管法隧道、盾构法隧道等。电力电缆通道选型原则： 1.500 （ 330 ）千伏电缆线路、 6 回路及以上 220 千伏电缆路应采用隧道型式。2. 重要变电站进出线、 回路集中区域、 电缆数量在 18 根及上或局部电力走廊 紧张情况宜采用隧道型式。3. 电缆根数超过 24 孔不应选择排管方式。4. 严格控制非开挖定向钻技术（拉管）的应用。5. 过路、 重型车辆通行等区域不应采用直埋型式。 二、土建部分总体设计1. 前期准备资料（ 1 ）路径、断面尺寸、电缆及其附件的布置和重量、工程重要程度等；（ ...
