Excel版 低压电压降自动计算表VIP免费

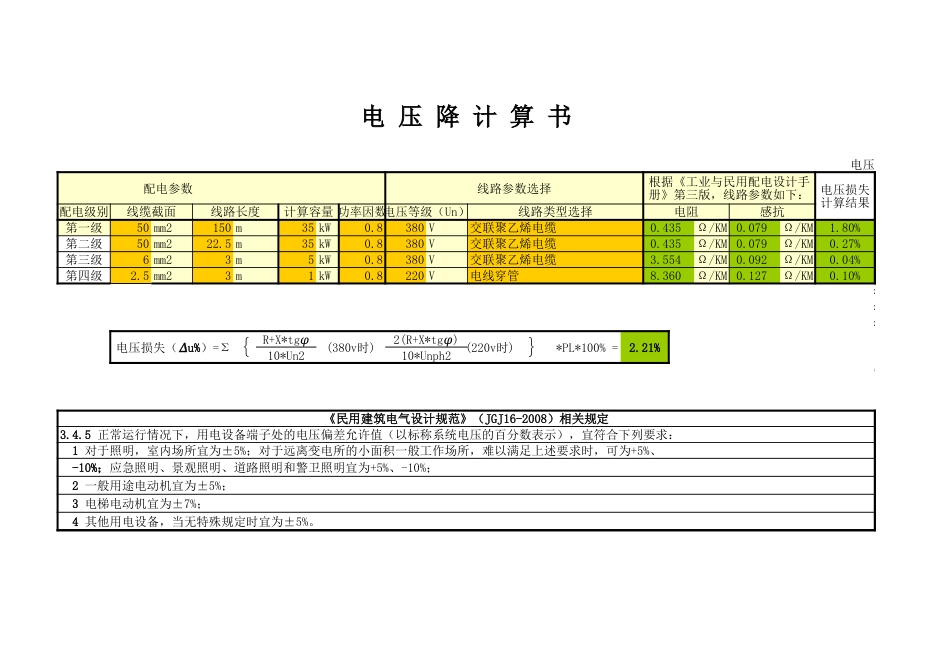

电 压 降 计 算 书电压等级配电参数线路参数选择配电级别线缆截面线路长度计算容量 功率因数线路类型选择电阻感抗第一级50 mm2150 m35 kW0.8380 V交联聚乙烯电缆0.435 Ω/KM 0.079 Ω/KM1.80%第二级50 mm222.5 m35 kW0.8380 V交联聚乙烯电缆0.435 Ω/KM 0.079 Ω/KM0.27%第三级6 mm23 m5 kW0.8380 V交联聚乙烯电缆3.554 Ω/KM 0.092 Ω/KM0.04%第四级2.5 mm23 m1 kW0.8220 V电线穿管8.360 Ω/KM 0.127 Ω/KM0.10%#########{R+X*tg𝜑2(R+X*tg )𝜑}*PL*100% =2.21%10*Un210*Unph2电线、电缆的电压损失参数表格（摘自《工业与民根据《工业与民用配电设计手册》第三版，线路参数如下：电压损失计算结果电压等级（Un）电压损失（𝛥u%）=Σ(380v时)(220v时)表9-751KV交联聚乙烯绝缘电力电缆用于三相380V系统的电压损失参数《民用建筑电气设计规范》（JGJ16-2008）相关规定3.4.5 正常运行情况下，用电设备端子处的电压偏差允许值（以标称系统电压的百分数表示），宜符合下列要求： 1 对于照明，室内场所宜为±5%；对于远离变电所的小面积一般工作场所，难以满足上述要求时，可为+5%、 -10%；应急照明、景观照明、道路照明和警卫照明宜为+5%、-10%； 2 一般用途电动机宜为±5%； 3 电梯电动机宜为±7%； 4 其他用电设备，当无特殊规定时宜为±5%。
