电化学储能电站安全风险与电站设计标准修订VIP免费

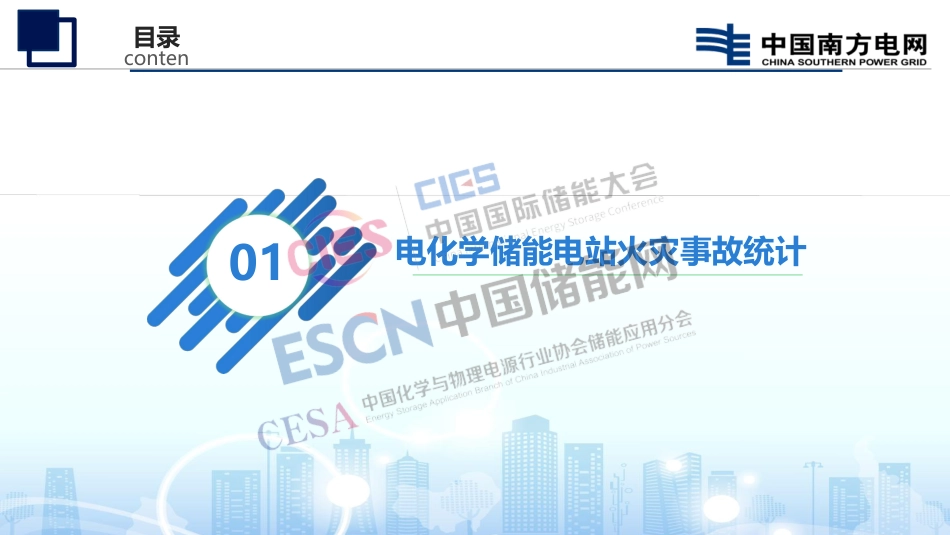

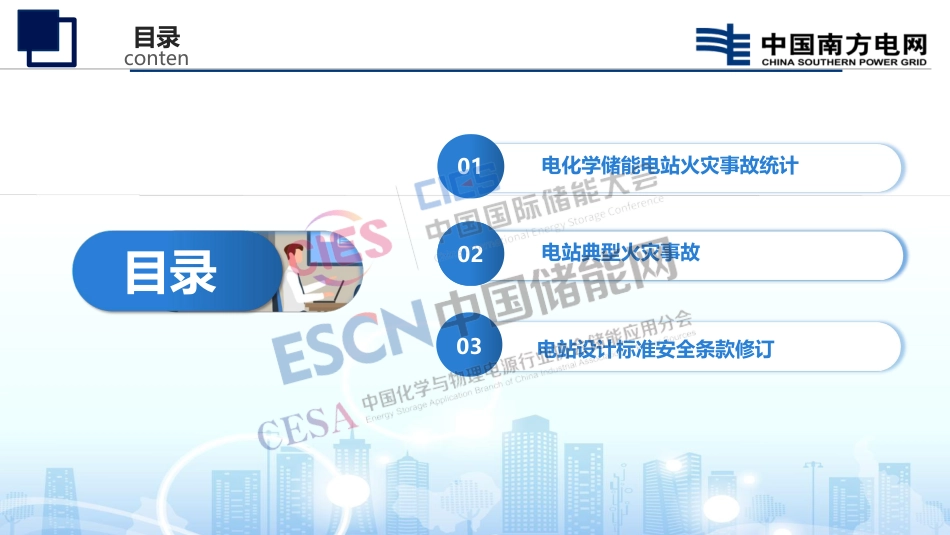

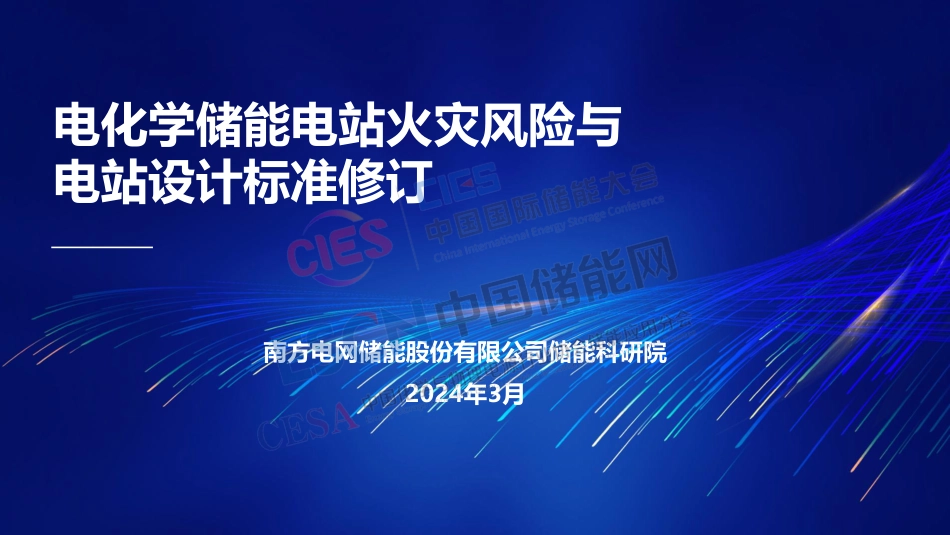

电化学储能电站火灾风险与电站设计标准修订南方电网储能股份有限公司储能科研院2024年3月目录conten目录电化学储能电站火灾事故统计01电站事故原因及暴露的问题0203电站设计标准安全条款修订电站典型火灾事故02目录conten01电化学储能电站火灾事故统计目录conten不完全统计数据，近5年，全球累计发生约70起储能电站起火爆炸事故。不同维度统计如下：① 发生地：韩国25起，美国3起、澳大利亚1起、中国7起、英国/日本/比利时（未计）② 电池类型：三元锂电池27起，磷酸铁锂9起③ 电池运行工况：发生在充电及充电休止状态21起④ 照事故后果：造成人员伤亡的主要有两起；⑤ 事故发生直接原因：人为事故1起。统计说明关于锂离子电池储能安全① 世界性难题② 三元材料体系更易发生火灾③ 容易在系统充电过程中或者休止状态发生④ 事故有燃爆和人员伤亡风险4目录conten02电站典型火灾事故ü 韩国ü 美国ü 中国ü 澳大利亚电站典型火灾事故--韩国储能电站l事故调查（23起事故）事故调查分析过程及原因分析：① 电池系统缺陷 拆解同一工厂同一批次生产的电池，发现同批次的电池里面极片上活性物质的涂层不良。② 绝缘保护不足 测试模拟电池系统中各个部分对外短路的情况，包括直流接触器击穿、母排与外部绝缘失效造成电弧、交流输入端电线烧坏。③ 储能电站管理和维护不足 在空调周围发现熔化痕迹的情况，通过模拟电池系统上的水分，灰尘和盐水等环境来测试绝缘性能降低的可能性的结果， 性能恶化时发生火灾。分析测试过程6电站典型火灾事故--韩国储能电站④ PCS与储能系统联动缺陷 PCS与储能系统之间的信息共享对接不足，PCS没有和电池保护系统操作顺序协调好，在PCS故障排除后没有检查电池状态的情况下重启系统，导致系统在AC交流侧和DC直流侧之间的冲突。PCS与ESS联动示意图7电站典型火灾事故--美国亚利桑那8•安装时间：2016年 （并网时间：2017年初）•系统配置: 2MW/2.47MWh 锂电储能； 每串14个LG电池模组（三元锂电,725V 126Ah)，共27串；•应用类型: 频率响应 (吸纳户用光伏过剩电能，节省电网升级开支）•事故过程2019年4月19日，美国亚利桑那州APS电力公司的一处2MWh电网储能系统发生发生热失控，在救火人员勘察现场时发生意外爆炸并造成4名消防员受到化学物质烫伤伤害。电站典型火灾事故--美国亚利桑那p 2020年7月18日，亚利桑那公共服务部门发布了一份名为《McMicken Battery Energy Storage System Event...
