线档水平张力计算工具 (1)VIP免费

线档水平张力计算工具 (1)_第1页
1/5
线档水平张力计算工具 (1)_第2页
2/5
线档水平张力计算工具 (1)_第3页
3/5

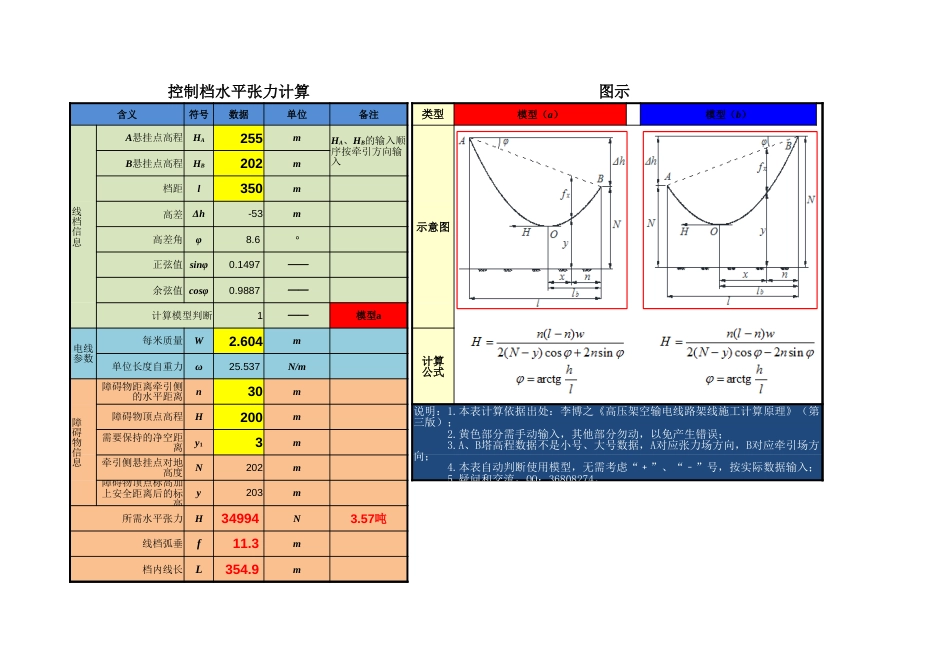

控制档水平张力计算图示含义数据单位备注类型255m示意图202m档距l350m高差Δh-53m高差角φ8.6 °正弦值 sinφ0.1497 ──余弦值 cosφ0.9887 ──计算模型判断1──每米质量W2.604m单位长度自重力ω25.537 N/mn30m障碍物顶点高程H200m3mN202my203m所需水平张力H34994 N线档弧垂f11.3 m档内线长L354.9 m符号模型(a)模型(b)线档信息A悬挂点高程HAHA、HB的输入顺序按牵引方向输入B悬挂点高程HB模型a电线参数计算公式障碍物信息障碍物距离牵引侧的水平距离说明:1.本表计算依据出处:李博之《高压架空输电线路架线施工计算原理》(第三版); 2.黄色部分需手动输入,其他部分勿动,以免产生错误; 3.A、B塔高程数据不是小号、大号数据,A对应张力场方向,B对应牵引场方向; 4.本表自动判断使用模型,无需考虑“﹢”、“﹣”号,按实际数据输入; 5.疑问和交流,QQ:36808274。需要保持的净空距离y1牵引侧悬挂点对地高度障碍物顶点标高加上安全距离后的标高3.57吨
