线路工程跨越架施工监理管控要点(终版)VIP免费

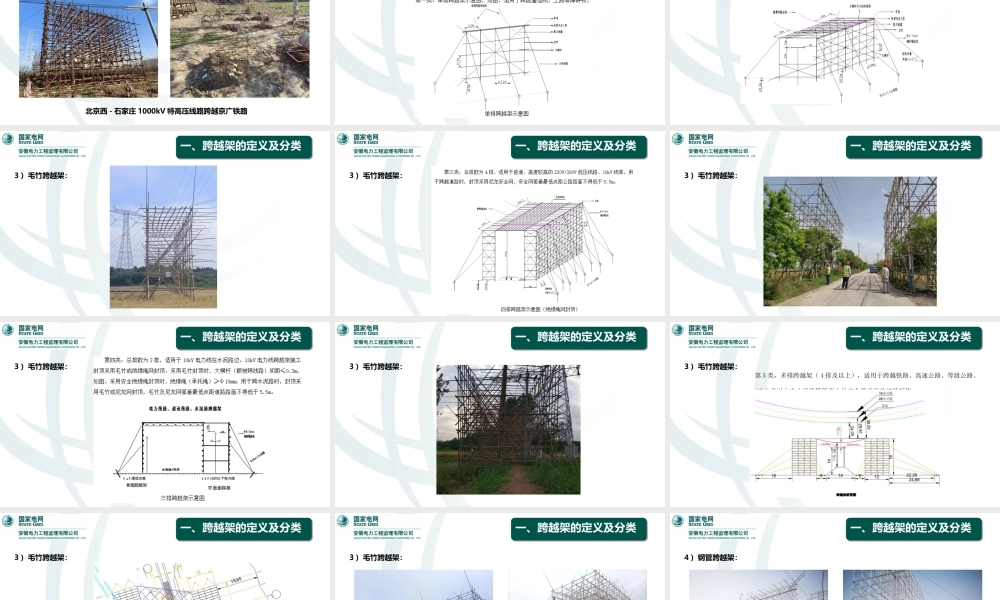

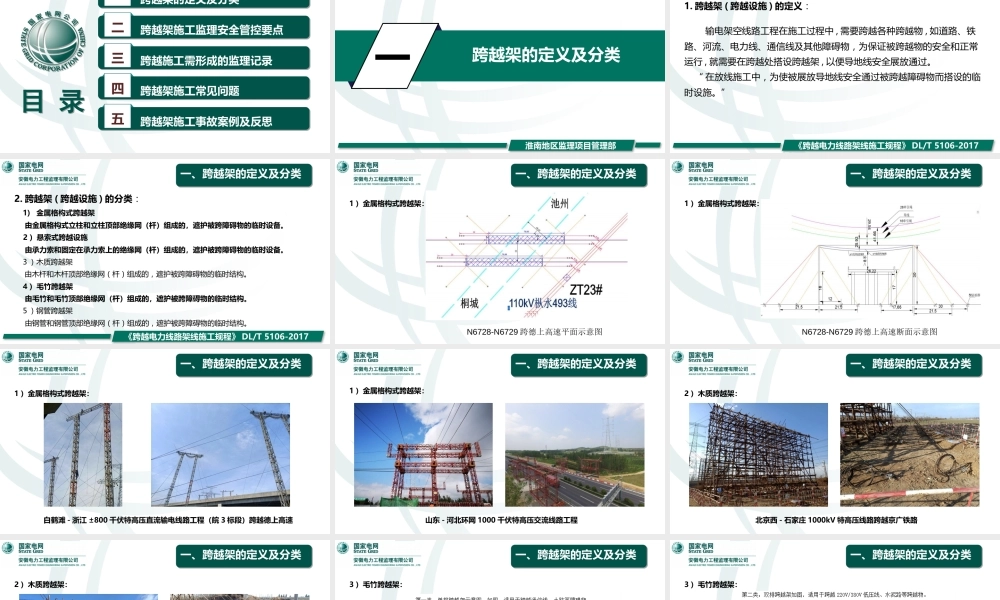

线路工程跨越架施工监理管控要点目 录目 录 跨越架的定义及分类一 跨越架施工监理安全管控要点二 跨越施工需形成的监理记录三 跨越架施工常见问题四五 跨越架施工事故案例及反思一跨越架的定义及分类淮南地区监理项目管理部1. 跨越架 ( 跨越设施 ) 的定义： 输电架空线路工程在施工过程中 , 需要跨越各种跨越物 , 如道路、铁路、河流、电力线、通信线及其他障碍物，为保证被跨越物的安全和正常运行 , 就需要在跨越处搭设跨越架 , 以便导地线安全展放通过。 “ 在放线施工中，为使被展放导地线安全通过被跨越障碍物而搭设的临时设施。” 《跨越电力线路架线施工规程》（ DL/T5106-2017 ）《跨越电力线路架线施工规程》 DL/T 5106-2017一、跨越架的定义及分类一、跨越架的定义及分类2. 跨越架 ( 跨越设施 ) 的分类： 1) 金属格构式跨越架 由金属格构式立柱和立柱顶部绝缘网（杆）组成的，遮护被跨障碍物的临时设备。 2 ）悬索式跨越设施 由承力索和固定在承力索上的绝缘网（杆）组成的，遮护被跨障碍物的临时设备。 3 ）木质跨越架 由木杆和木杆顶部绝缘网（杆）组成的，遮护被跨障碍物的临时结构。 4 ）毛竹跨越架 由毛竹和毛竹顶部绝缘网（杆）组成的，遮护被跨障碍物的临时结构。 5 ）钢管跨越架 由钢管和钢管顶部绝缘网（杆）组成的，遮护被跨障碍物的临时结构。 《跨越电力线路架线施工规程》 DL/T 5106-2017一、跨越架的定义及分类一、跨越架的定义及分类1 ）金属格构式跨越架： N6728-N6729 跨德上高速平面示意图一、跨越架的定义及分类一、跨越架的定义及分类1 ）金属格构式跨越架： N6728-N6729 跨德上高速断面示意图一、跨越架的定义及分类一、跨越架的定义及分类1 ）金属格构式跨越架： 白鹤滩 - 浙江 ±800 千伏特高压直流输电线路工程（皖 3 标段）跨越德上高速一、跨越架的定义及分类一、跨越架的定义及分类1 ）金属格构式跨越架： 山东 - 河北环网 1000 千伏特高压交流线路工程一、跨越架的定义及分类一、跨越架的定义及分类2 ）木质跨越架： 北京西 - 石家庄 1000kV 特高压线路跨越京广铁路一、跨越架的定义及分类一、跨越架的定义及分类2 ）木质跨越架： 北京西 - 石家庄 1000kV 特高压线路跨越京广铁路一、跨越架的定义及分类一、跨越架的定义及分类3 ）毛竹跨越架： 一、跨越架的定义及分类一、跨越架的定义及分类3 ）毛竹跨越架： 一、...
