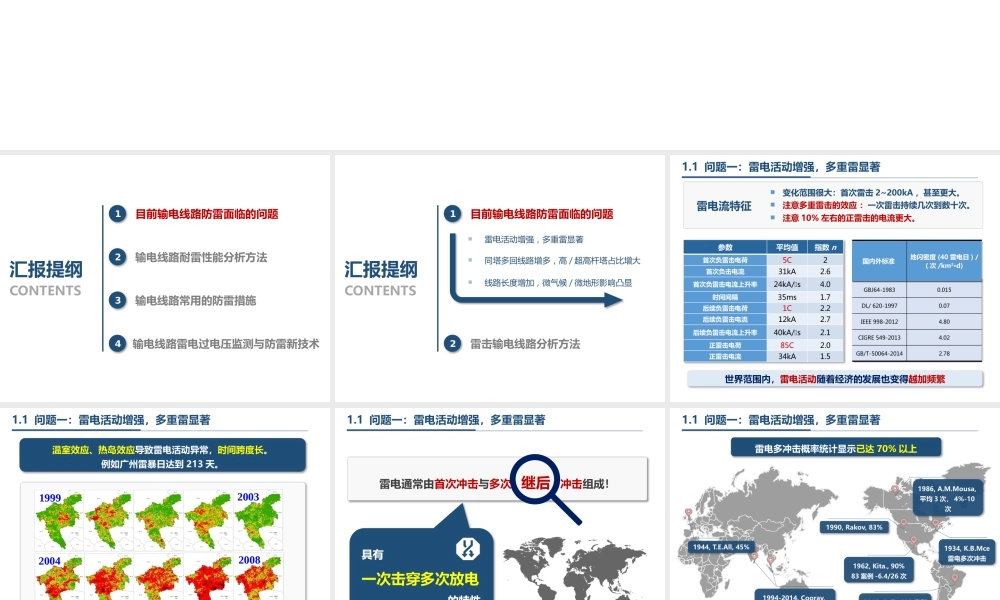

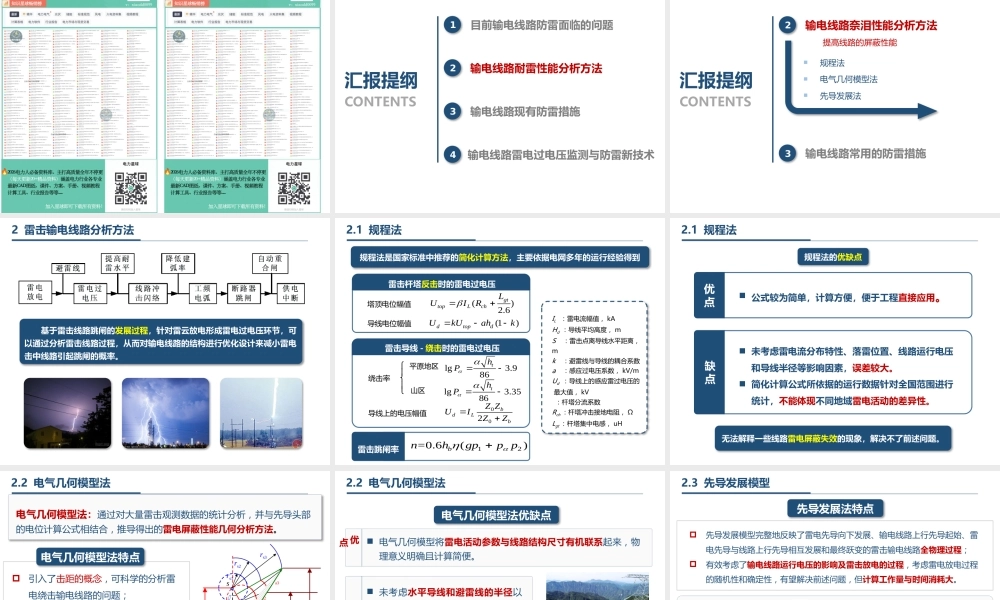

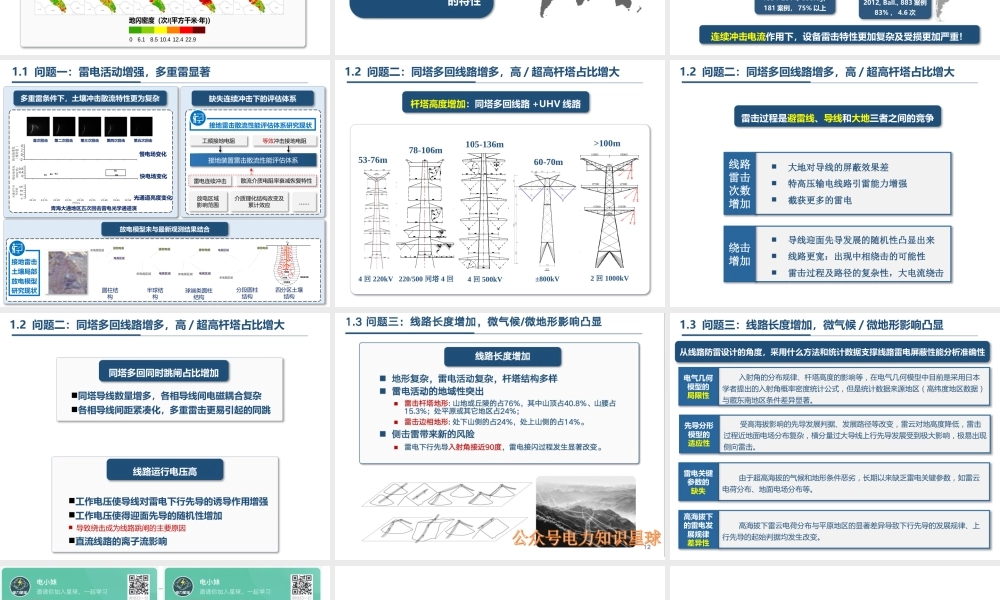

输电线路雷电灾害与防护技术重庆大学电气工程学院高电压与绝缘技术系汇报提纲CONTENTS1目前输电线路防雷面临的问题输电线路耐雷性能分析方法输电线路常用的防雷措施234输电线路雷电过电压监测与防雷新技术汇报提纲CONTENTS1目前输电线路防雷面临的问题雷击输电线路分析方法2雷电活动增强，多重雷显著同塔多回线路增多，高 / 超高杆塔占比增大线路长度增加，微气候 / 微地形影响凸显国内外标准 地闪密度 (40 雷电日 ) /( 次 /km2·d)GBJ64-19830.015DL/ 620-19970.07IEEE 998-20124.80CIGRE 549-20134.02GB/T-50064-20142.78参数平均值指数 n首次负雷击电荷5C2首次负击电流31kA2.6首次负雷击电流上升率24kA/s4.0时间间隔35ms1.7后续负雷击电荷1C2.2后续负雷击电流12kA2.7后续负雷击电流上升率40kA/s2.1正雷击电荷85C2.0正雷击电流34kA1.5变化范围很大：首次雷击 2~200kA ，甚至更大。注意多重雷击的效应 ：一次雷击持续几次到数十次。注意 10% 左右的正雷击的电流更大。雷电流特征世界范围内，雷电活动随着经济的发展也变得越加频繁1.1 问题一：雷电活动增强，多重雷显著/(·)地闪密度（次 平方千米 年 ）06.18.5 10.4 12.4 22.919992008200320041.1 问题一：雷电活动增强，多重雷显著温室效应、热岛效应导致雷电活动异常，时间跨度长。例如广州雷暴日达到 213 天。雷电通常由首次冲击与多次 继后 冲击组成！具有一次击穿多次放电的特性1.1 问题一：雷电活动增强，多重雷显著1934, K.B.Mce雷电多次冲击1944, T.E.All, 45%1962, Kita., 90%83 案例 -6.4/26 次1986, A.M.Mousa, 平均 3 次， 4%-10次1990, Rakov, 83%2012, Ball., 883 案例83% ， 4.6 次1994-2014, Cooray, 181 案例， 75% 以上雷电多冲击概率统计显示已达 70% 以上连续冲击电流作用下，设备雷击特性更加复杂及受损更加严重！1.1 问题一：雷电活动增强，多重雷显著 首次回击 第二次回击 第三次回击 第四次回击 第五次回击青海大通地区五次回击雷电光学通道演慢电场变化(相对值)R1R3R2R5R400.40.8快电场变化快电场变化(相对值 )024-2慢电场变化光通道平均灰度值22.1022.1522.2022.2522.3022.3522.4022.4522.50时间/s04080120光通道亮度变化接地装置雷击散流性能评估体系雷电连续冲击散流介质电阻率衰减恢复特性放电区域影响范围介质理化结构改变及累计效应……工频接地电阻等效冲击接地电阻接地雷...
