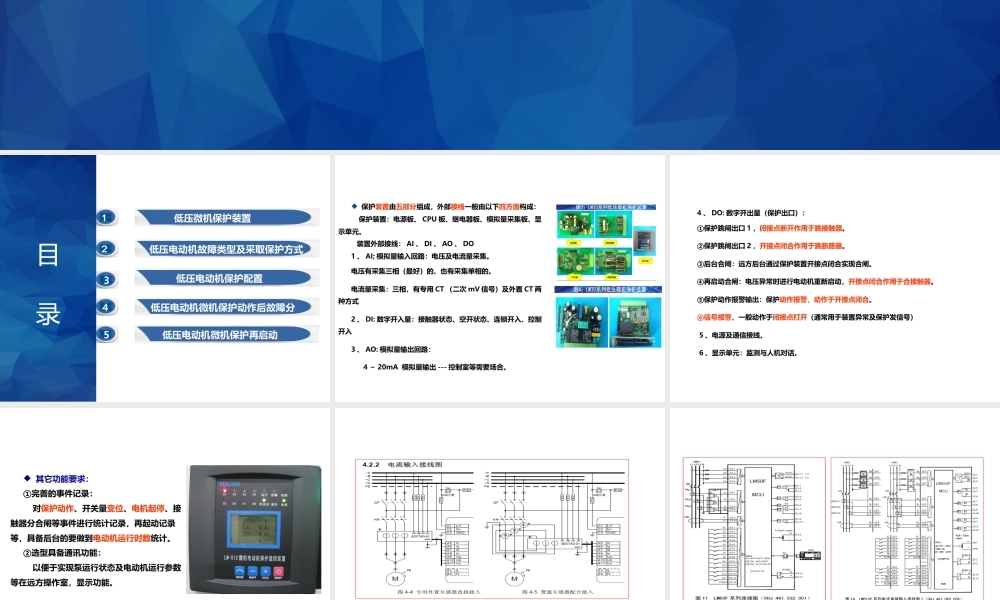

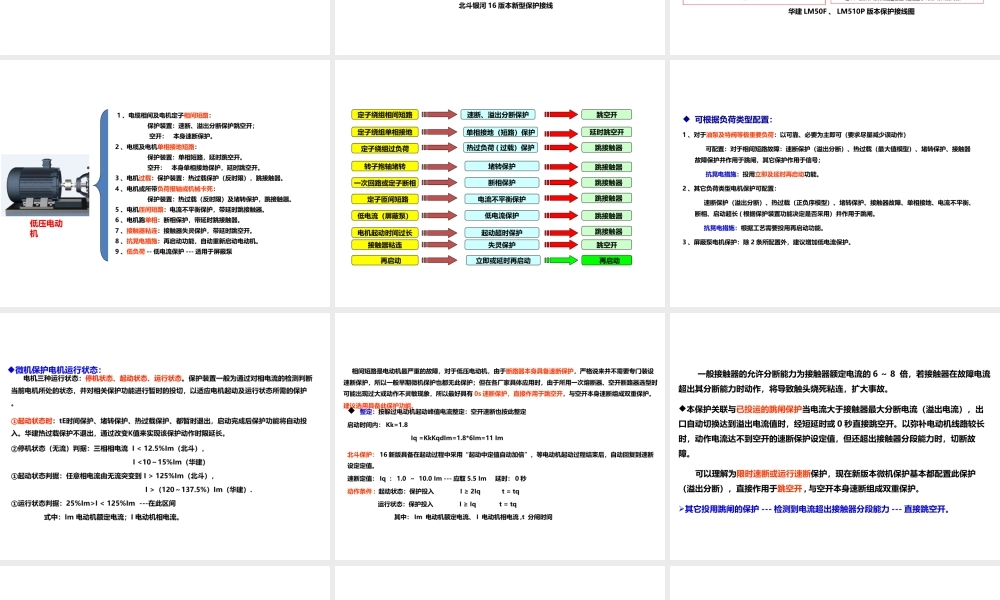

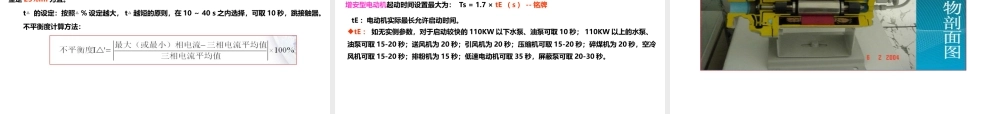

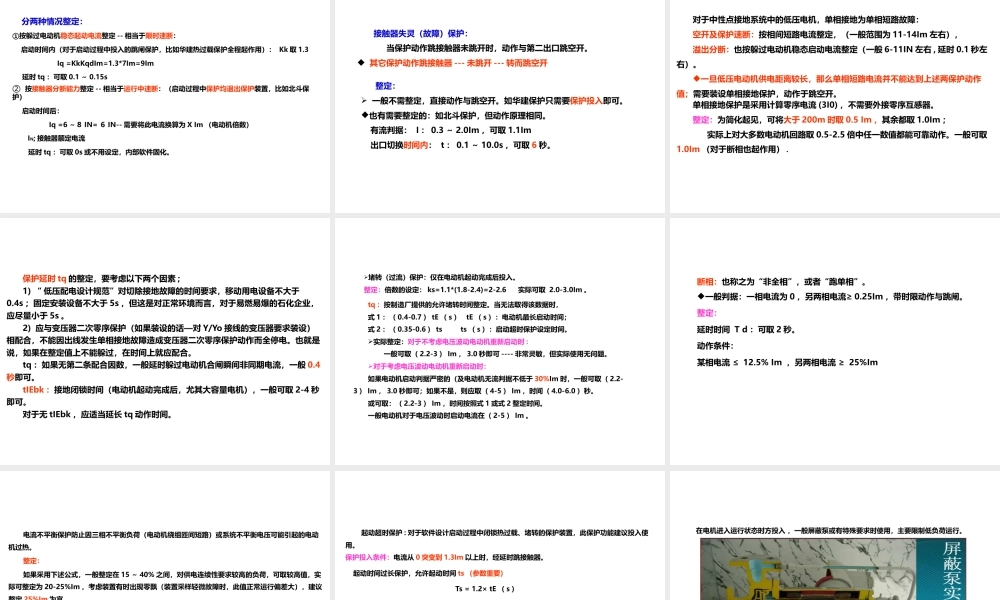

电气设备保护配置与整定计算1 低压微机保护装置2低压电动机故障类型及采取保护方式3目 录34低压电动机微机保护动作后故障分析低压电动机保护配置 低压电动机微机保护再启动5目录 保护装置由五部分组成，外部接线一般由以下四方面构成： 保护装置：电源板、 CPU 板、继电器板、模拟量采集板、显示单元。 装置外部接线： AI 、 DI 、 AO 、 DO1 、 AI; 模拟量输入回路：电压及电流量采集。电压有采集三相（最好）的、也有采集单相的。电流量采集：三相，有专用 CT （二次 mV 信号）及外置 CT 两种方式2 、 DI: 数字开入量：接触器状态、空开状态、连锁开入、控制开入3 、 AO: 模拟量输出回路： 4 ～ 20mA 模拟量输出 --- 控制室等需要场合。一、低压微机保护装置4 、 DO: 数字开出量（保护出口）：①保护跳闸出口 1 ，闭接点断开作用于跳接触器。②保护跳闸出口 2 ，开接点闭合作用于跳断路器。③后台合闸：远方后台通过保护装置开接点闭合实现合闸。④再启动合闸：电压异常时进行电动机重新启动，开接点闭合作用于合接触器。⑤保护动作报警输出：保护动作报警，动作于开接点闭合。⑥信号报警，一般动作于闭接点打开（通常用于装置异常及保护发信号） 5 、电源及通信接线。 6 、显示单元：监测与人机对话。一、低压微机保护装置 其它功能要求：①完善的事件记录： 对保护动作、开关量变位、电机起停、接触器分合闸等事件进行统计记录，再起动记录等，具备后台的要做到电动机运行时数统计。②选型具备通讯功能： 以便于实现泵运行状态及电动机运行参数等在远方操作室，显示功能。一、低压微机保护装置北斗银河 16 版本新型保护接线一、低压微机保护装置华建 LM50F 、 LM510P 版本保护接线图一、低压微机保护装置 1 、电缆相间及电机定子相间短路： 保护装置：速断、溢出分断保护跳空开； 空开： 本身速断保护。 2 、电缆及电机单相接地短路： 保护装置：单相短路，延时跳空开。 空开： 本身单相接地保护，延时跳空开。 3 、电机过载：保护装置：热过载保护（反时限），跳接触器。 4 、电机或所带负荷报轴或机械卡死： 保护装置：热过载（反时限）及堵转保护，跳接触器。 5 、电机匝间短路：电流不平衡保护，带延时跳接触器。 6 、电机跑单相：断相保护，带延时跳接触器。 7 、接触器粘连：接触器失灵保护，带延时跳空开。 8 、抗晃电措施：再启动功能，自动重新...
