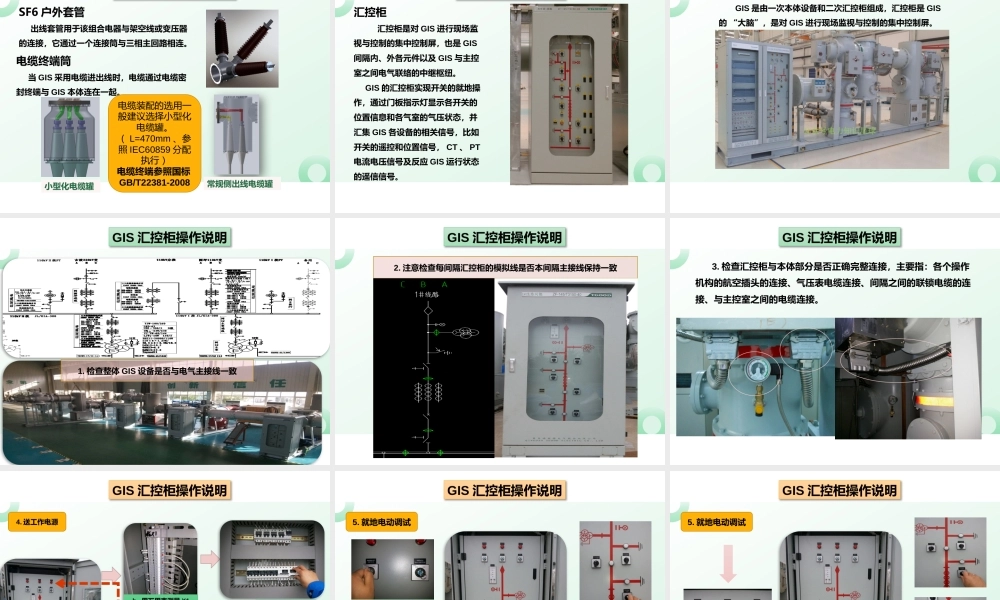

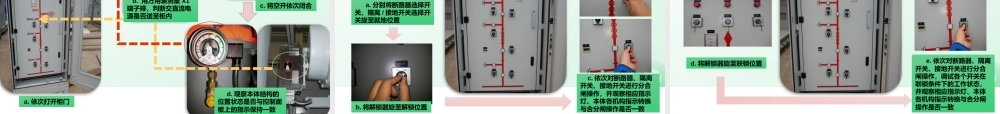

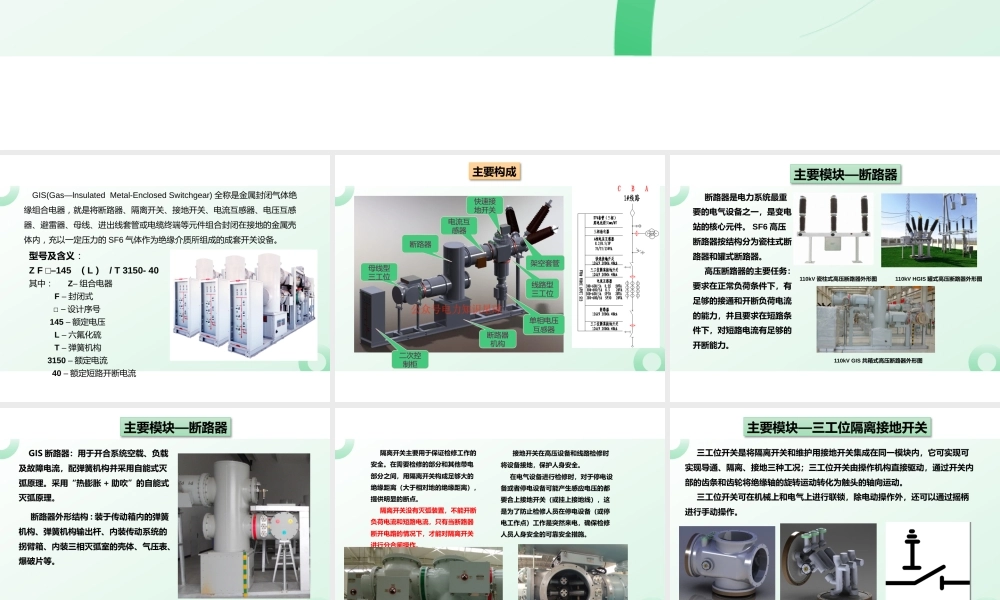

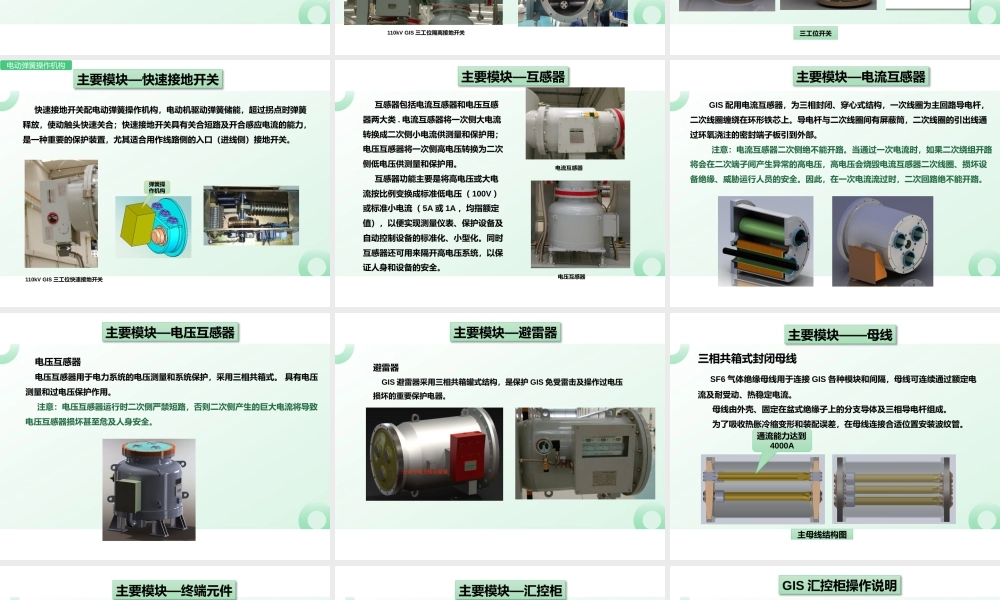

GIS 结构原理及检修维护 GIS(Gas—lnsulated Metal-Enclosed Switchgear) 全称是金属封闭气体绝缘组合电器，就是将断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端等元件组合封闭在接地的金属壳体内，充以一定压力的 SF6 气体作为绝缘介质所组成的成套开关设备。型号及含义：Z F □–145 （ L ） / T 3150- 40 其中： Z– 组合电器 F – 封闭式 □ – 设计序号 145 – 额定电压 L – 六氟化硫 T – 弹簧机构 3150 – 额定电流 40 – 额定短路开断电流 断路器电流互感器母线型三工位断路器机构二次控制柜快速接地开关单相电压互感器线路型三工位架空套管主要构成 110kV 瓷柱式高压断路器外形图110kV GIS 共箱式高压断路器外形图110kV HGIS 罐式高压断路器外形图主要模块—断路器 断路器是电力系统最重要的电气设备之一，是变电站的核心元件。 SF6 高压断路器按结构分为瓷柱式断路器和罐式断路器。 高压断路器的主要任务：要求在正常负荷条件下，有足够的接通和开断负荷电流的能力，并且要求在短路条件下，对短路电流有足够的开断能力。 GIS 断路器：用于开合系统空载、负载及故障电流，配弹簧机构并采用自能式灭弧原理。采用“热膨胀 + 助吹”的自能式灭弧原理。 断路器外形结构 : 装于传动箱内的弹簧机构、弹簧机构输出杆、内装传动系统的拐臂箱、内装三相灭弧室的壳体、气压表、爆破片等。主要模块—断路器 隔离开关主要用于保证检修工作的安全。在需要检修的部分和其他带电部分之间，用隔离开关构成足够大的绝缘距离（大于相对地的绝缘距离），提供明显的断点。 隔离开关没有灭弧装置，不能开断负荷电流和短路电流，只有当断路器断开电路的情况下，才能对隔离开关进行分合闸操作。 接地开关在高压设备和线路检修时将设备接地，保护人身安全。 在电气设备进行检修时，对于停电设备或者停电设备可能产生感应电压的都要合上接地开关（或挂上接地线），这是为了防止检修人员在停电设备（或停电工作点）工作是突然来电，确保检修人员人身安全的可靠安全措施。110kV GIS 三工位隔离接地开关 三工位开关是将隔离开关和维护用接地开关集成在同一模块内，它可实现可实现导通、隔离、接地三种工况；三工位开关由操作机构直接驱动，通过开关内部的齿条和齿轮将绝缘轴的旋转运动转化为触头的轴向运动。 三工位开关可在机械上和电气上进行联锁，...
