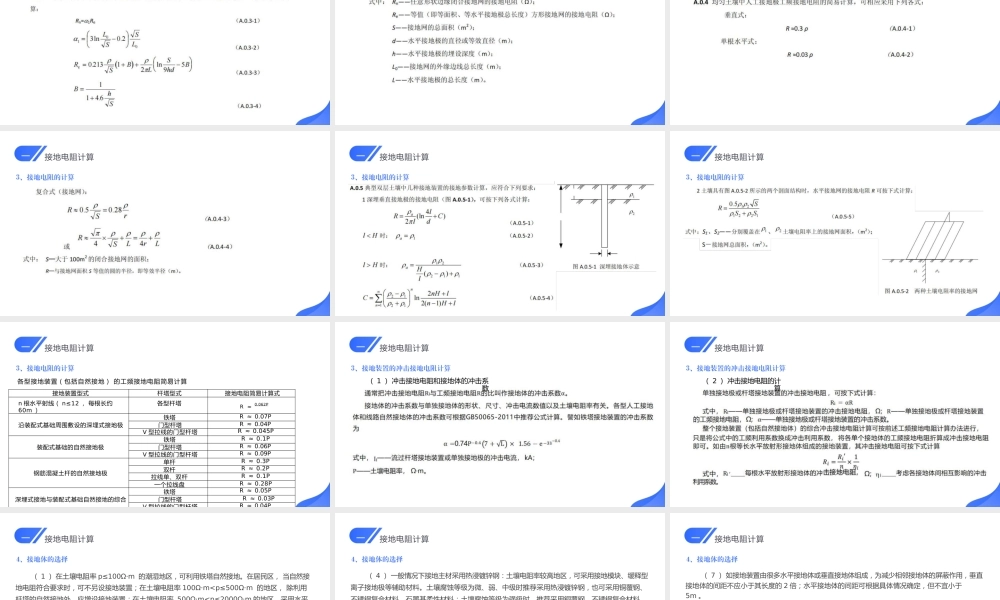

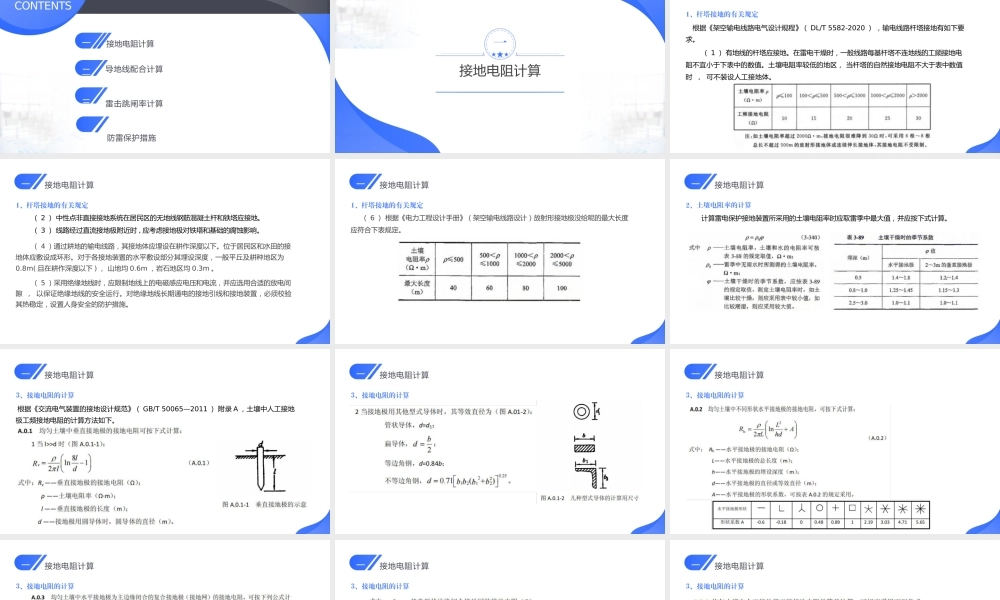

防雷接地计算一 接地电阻计算 二 导地线配合计算三 雷击跳闸率计算四 防雷保护措施目 录CONTENTS 接地电阻计算根据《架空输电线路电气设计规程》（ DL/T 5582-2020 ） ，输电线路杆塔接地有如下要求。（ 1 ） 有地线的杆塔应接地。在雷电干燥时，一般线路每基杆塔不连地线的工频接地电阻不宜小于下表中的数值。土壤电阻率较低的地区， 当杆塔的自然接地电阻不大于表中数值时 , 可不装设人工接地体。一 接地电阻计算（ 2 ） 中性点非直接接地系统在居民区的无地线钢筋混凝土杆和铁塔应接地。（ 3 ） 线路经过直流接地极附近时 , 应考虑接地极对铁塔和基础的腐蚀影响。（ 4 ）通过耕地的输电线路，其接地体应埋设在耕作深度以下。位于居民区和水田的接地体应敷设成环形。对于各接地装置的水平敷设部分其埋设深度，一般平丘及耕种地区为0.8m( 且在耕作深度以下 ) ， 山地均 0.6m ，岩石地区均 0.3m 。（ 5 ）采用绝缘地线时，应限制地线上的电磁感应电压和电流，并应选用合适的放电间隙 , 以保证绝缘地线的安全运行。对绝缘地线长期通电的接地引线和接地装置，必须校验其热稳定，设置人身安全的防护措施。一 接地电阻计算（ 6 ） 根据《电力工程设计手册》（架空输电线路设计）放射形接地极没给呢的最大长度应符合下表规定。一 接地电阻计算计算雷电保护接地装置所采用的土壤电阻率时应取雷季中最大值，并应按下式计算。一 接地电阻计算根据《交流电气装置的接地设计规范》（ GB/T 50065—2011 ） 附录 A ，土壤中人工接地极工频接地电阻的计算方法如下。一 接地电阻计算一 接地电阻计算一 接地电阻计算一 接地电阻计算一 接地电阻计算一 接地电阻计算一 接地电阻计算一 接地电阻计算一 接地电阻计算接地装置型式杆塔型式接地电阻简易计算式n 根水平射线（ n≤12 ， 每根长约60m ）各型杆塔R ≈ 0.062P沿装配式基础周围敷设的深埋式接地极铁塔R ≈ 0.07P门型杆塔R ≈ 0.04PV 型拉线的门型杆塔R ≈ 0.045P装配式基础的自然接地极铁塔R ≈ 0.1P门型杆塔R ≈ 0.06PV 型拉线的门型杆塔R ≈ 0.09P钢筋混凝土杆的自然接地极单杆R ≈ 0.3P双杆R ≈ 0.2P拉线单、双杆R ≈ 0.1P一个拉线盘R ≈ 0.28P深埋式接地与装配式基础自然接地的综合铁塔R ≈ 0.05P门型杆塔R ≈ 0.03PV 型拉线的门型杆塔R ≈ 0 04P一 接地电阻计算各型接地装置（包括自然接地） 的工...
