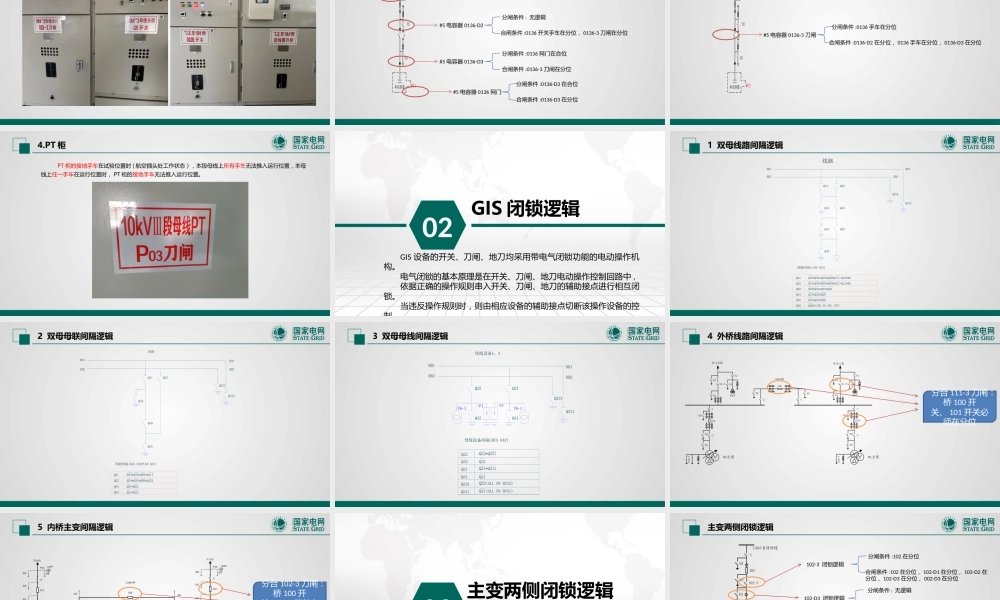

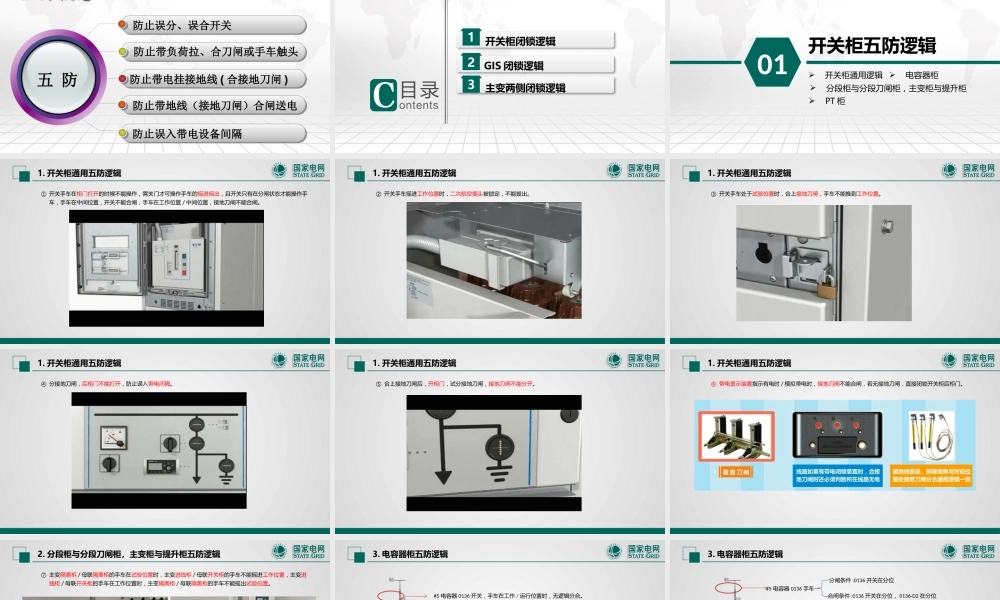

电气设备五防闭锁逻辑防止误分、误合开关 防止带负荷拉、合刀闸或手车触头防止带电挂接地线 ( 合接地刀闸 ) 防止带地线（接地刀闸）合闸送电 防止误入带电设备间隔 五 防开关柜闭锁逻辑1GIS 闭锁逻辑2主变两侧闭锁逻辑301开关柜五防逻辑开关柜通用逻辑 电容器柜PT 柜分段柜与分段刀闸柜，主变柜与提升柜1. 开关柜通用五防逻辑① 开关手车在柜门打开的时候不能操作，需关门才可操作手车的摇进摇出，且开关只有在分闸状态才能操作手车，手车在中间位置，开关不能合闸，手车在工作位置 / 中间位置，接地刀闸不能合闸。1. 开关柜通用五防逻辑② 开关手车摇进工作位置时，二次航空插头被锁定，不能拔出。1. 开关柜通用五防逻辑③ 开关手车处于试验位置时，合上接地刀闸，手车不能推到工作位置。1. 开关柜通用五防逻辑④ 分接地刀闸，后柜门不能打开，防止误入带电间隔。1. 开关柜通用五防逻辑⑤ 合上接地刀闸后，开柜门，试分接地刀闸，接地刀闸不能分开。1. 开关柜通用五防逻辑⑥ 带电显示装置指示有电时 / 模拟带电时，接地刀闸不能合闸，若无接地刀闸，直接闭锁开关柜后柜门。2. 分段柜与分段刀闸柜，主变柜与提升柜五防逻辑⑦ 主变隔离柜 / 母联隔离柜的手车在试验位置时，主变进线柜 / 母联开关柜的手车不能摇进工作位置，主变进线柜 / 母联开关柜的手车在工作位置时，主变隔离柜 / 母联隔离柜的手车不能摇出试验位置。3. 电容器柜五防逻辑0136#5电容器-3母线-D2-D3网门#5 电容器 0136 开关，手车在工作 / 运行位置时，无逻辑分合。#5 电容器 0136-D2分闸条件 : 无逻辑合闸条件 :0136 开关手车在分位， 0136-3 刀闸在分位#5 电容器 0136-D3分闸条件 :0136 网门在合位合闸条件 :0136-3 刀闸在分位#5 电容器 0136 网门分闸条件 :0136-D3 在合位合闸条件 :0136-D3 在分位3. 电容器柜五防逻辑0136#5电容器-3母线-D2-D3网门#5 电容器 0136-3 刀闸分闸条件 :0136 手车在分位合闸条件 :0136-D2 在分位， 0136 手车在分位， 0136-D3 在分位#5 电容器 0136 手车分闸条件 :0136 开关在分位合闸条件 :0136 开关在分位， 0136-D2 在分位4.PT 柜PT 柜的接地手车在试验位置时 ( 航空插头处工作状态），本段母线上所有手车无法推入运行位置，本母线上任一手车在运行位置时， PT 柜的接地手车无法推入运行位置。02GIS 闭锁逻辑GIS 设备的开关、刀闸、地刀均...
