220kV线路保护、主变保护的配置VIP免费

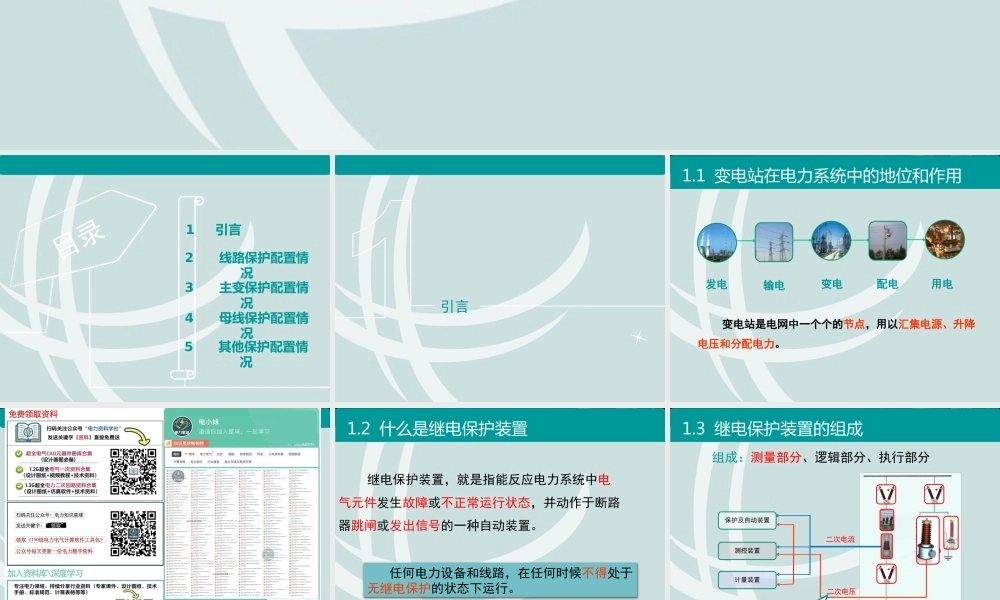

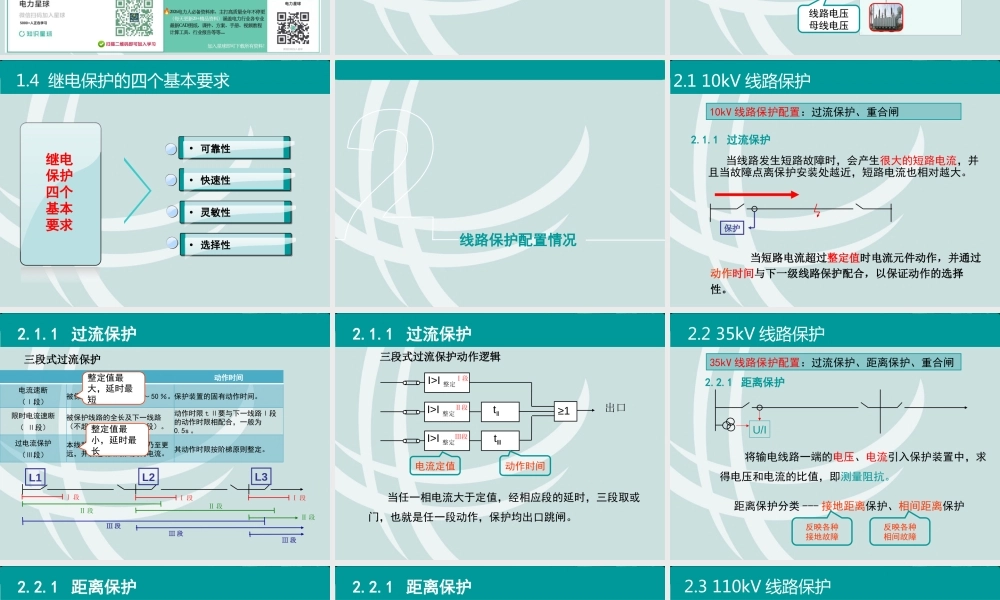

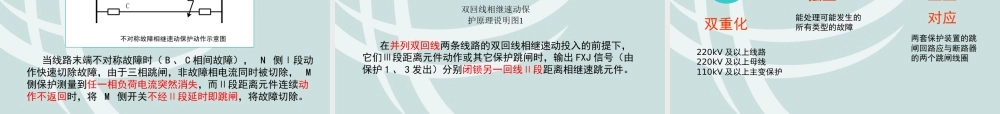

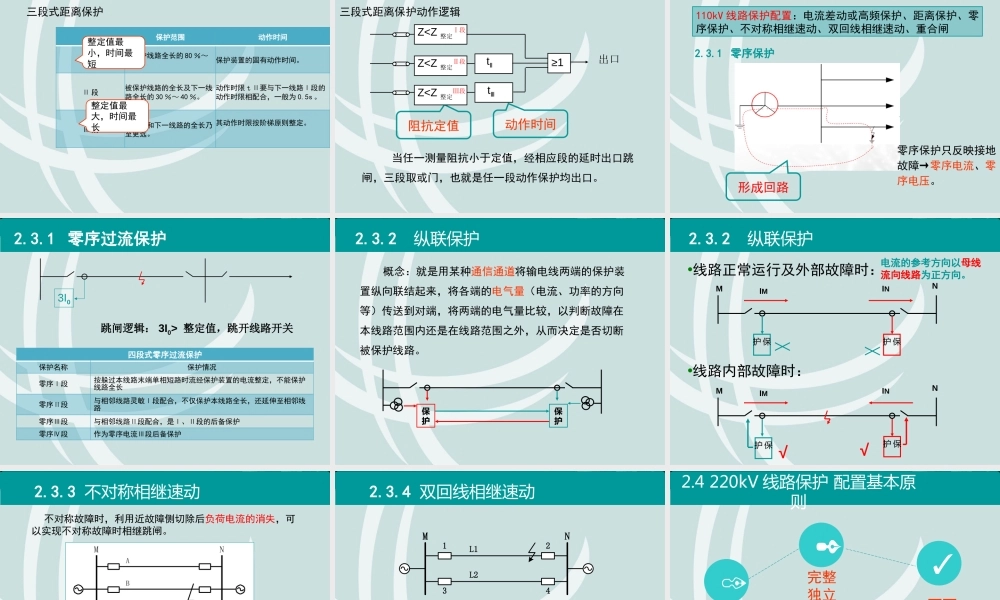

220kV 线路保护、主变保护的配置目录 1 引言 2 线路保护配置情况3 主变保护配置情况4 母线保护配置情况5 其他保护配置情况引言 发电输电变电配电用电 变电站是电网中一个个的节点，用以汇集电源、升降电压和分配电力。1.1 变电站在电力系统中的地位和作用 继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。1.2 什么是继电保护装置 任何电力设备和线路，在任何时候不得处于无继电保护的状态下运行。组成：测量部分、逻辑部分、执行部分1.3 继电保护装置的组成保护及自动装置测控装置计量装置二次电压二次电流线路电压母线电压1.4 继电保护的四个基本要求• 可靠性继电保护四个基本要求• 快速性• 灵敏性• 选择性线路保护配置情况 2.1 10kV 线路保护10kV 线路保护配置：过流保护、重合闸2.1.1 过流保护 当线路发生短路故障时，会产生很大的短路电流，并且当故障点离保护安装处越近，短路电流也相对越大。保护 当短路电流超过整定值时电流元件动作，并通过动作时间与下一级线路保护配合，以保证动作的选择性。 保护范围动作时间电流速断（Ⅰ段）被保护线路全长的 20 ％～ 50 ％。保护装置的固有动作时间。限时电流速断（ Ⅱ段）被保护线路的全长及下一线路（不超过下一条线路的 I 段）。动作时限ｔⅡ要与下一线路Ⅰ段的动作时限相配合，一般为0.5s 。过电流保护（Ⅲ段）本线路和下一线路的全长乃至更远，并躲过线路最大负荷电流。 其动作时限按阶梯原则整定。Ⅰ 段Ⅰ 段Ⅰ 段Ⅱ 段Ⅱ 段Ⅱ 段整定值最大，延时最短Ⅲ 段Ⅲ 段Ⅲ 段整定值最小，延时最长L1L2L3三段式过流保护2.1.1 过流保护三段式过流保护动作逻辑 I>I 整定Ⅰ段 I>I 整定Ⅱ段 I>I 整定Ⅲ段 tⅡ tⅢ ≥1出口 当任一相电流大于定值，经相应段的延时，三段取或门，也就是任一段动作，保护均出口跳闸。电流定值动作时间2.1.1 过流保护 将输电线路一端的电压、电流引入保护装置中，求得电压和电流的比值，即测量阻抗。U/I2.2 35kV 线路保护距离保护分类 --- 接地距离保护、相间距离保护反映各种接地故障反映各种相间故障35kV 线路保护配置：过流保护、距离保护、重合闸2.2.1 距离保护三段式距离保护保护范围动作时间Ⅰ 段被保护线路全长的 80 ％～85 ％。保护装置的固有动作时间。Ⅱ 段被保护线路的全长及下一线路全长的 30 ％～ 40 ％。动...
