GIS组合电器结构组成及现场试验(讲得很详细)VIP免费

GIS组合电器结构组成及现场试验(讲得很详细)GIS组合电器结构组成及现场试验(讲得很详细)GIS组合电器结构组成及现场试验(讲得很详细)GIS组合电器结构组成及现场试验(讲得很详细)GIS组合电器结构组成及现场试验(讲得很详细)

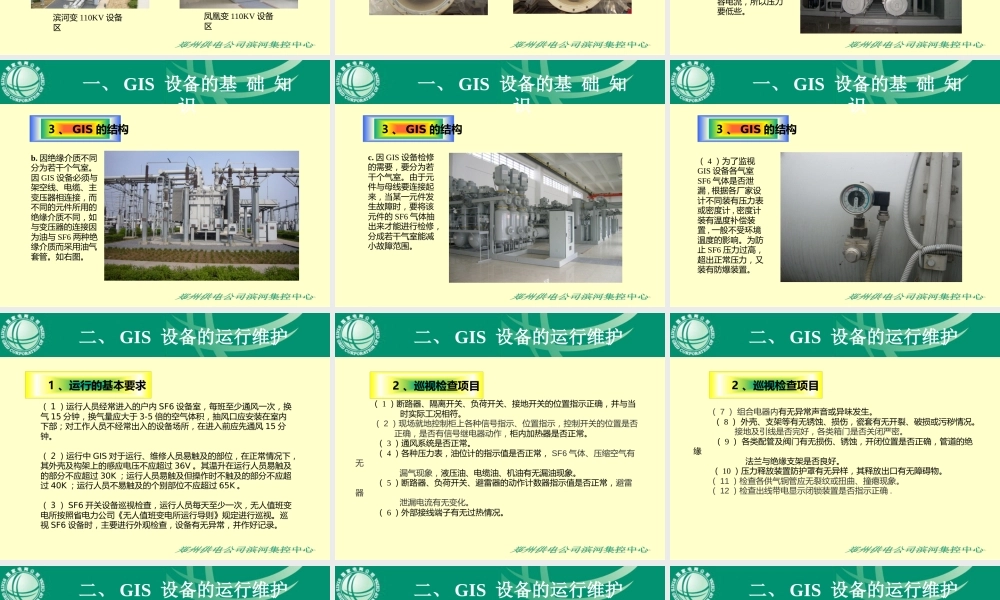

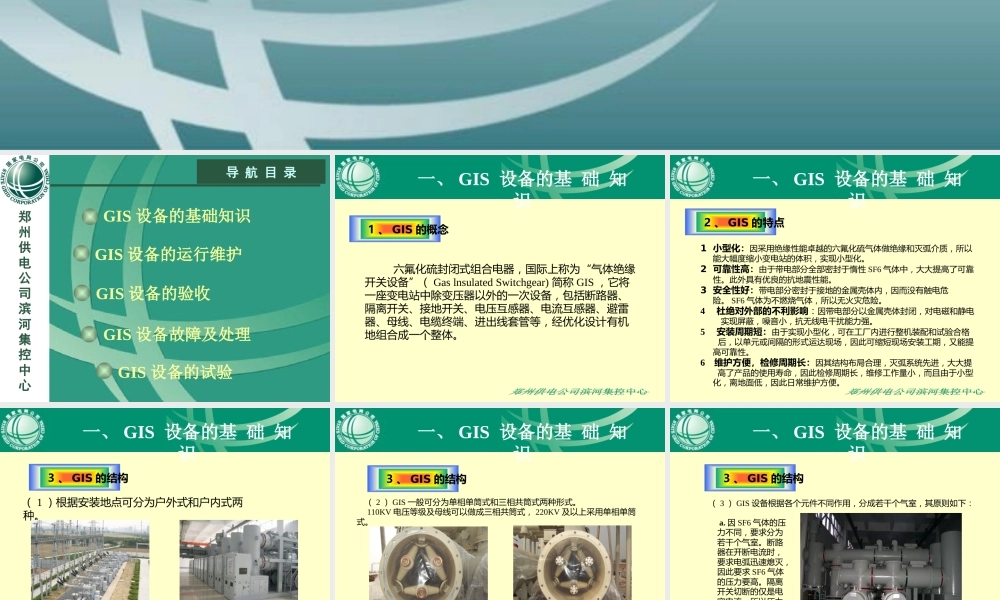

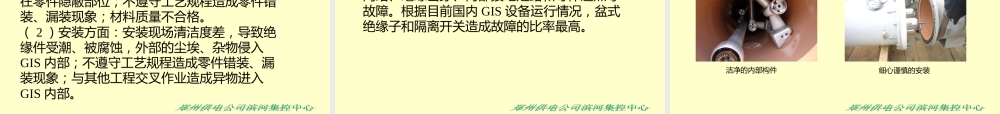

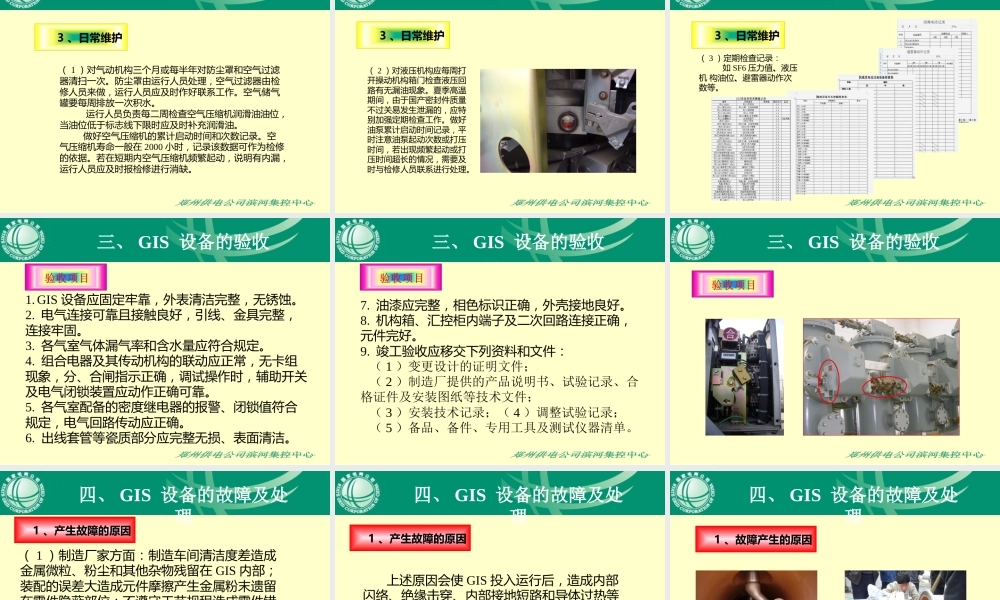

GIS 组 合 电 器郑州供电公司滨河集控中心导 航 目 录GIS 设备的基础知识GIS 设备的运行维护GIS 设备的验收GIS 设备的试验GIS 设备故障及处理 1 、 GIS 的概念 六氟化硫封闭式组合电器,国际上称为“气体绝缘开关设备”( Gas lnsulated Switchgear) 简称 GIS ,它将一座变电站中除变压器以外的一次设备,包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等,经优化设计有机地组合成一个整体。一、 GIS 设备的基 础 知 识1 小型化:因采用绝缘性能卓越的六氟化硫气体做绝缘和灭弧介质,所以能大幅度缩小变电站的体积,实现小型化。2 可靠性高:由于带电部分全部密封于惰性 SF6 气体中,大大提高了可靠性。此外具有优良的抗地震性能。3 安全性好:带电部分密封于接地的金属壳体内,因而没有触电危险。 SF6 气体为不燃烧气体,所以无火灾危险。4 杜绝对外部的不利影响:因带电部分以金属壳体封闭,对电磁和静电 实现屏蔽,噪音小,抗无线电干扰能力强。5 安装周期短:由于实现小型化,可在工厂内进行整机装配和试验合格 后,以单元或间隔的形式运达现场,因此可缩短现场安装工期,又能提高可靠性。6 维护方便,检修周期长:因其结构布局合理,灭弧系统先进,大大提 高了产品的使用寿命,因此检修周期长,维修工作量小,而且由于小型化,离地面低,因此日常维护方便。一、 GIS 设备的基 础 知 识 2 、 GIS 的特点( 1 )根据安装地点可分为户外式和户内式两种。滨河变 110KV 设备区凤凰变 110KV 设备区一、 GIS 设备的基 础 知 识 3 、 GIS 的结构 ( 2 ) GIS 一般可分为单相单筒式和三相共筒式两种形式。 110KV 电压等级及母线可以做成三相共筒式, 220KV 及以上采用单相单筒式。一、 GIS 设备的基 础 知 识 3 、 GIS 的结构( 3 ) GIS 设备根据各个元件不同作用,分成若干个气室,其原则如下: a. 因 SF6 气体的压力不同,要求分为若干个气室。断路器在开断电流时,要求电弧迅速熄灭,因此要求 SF6 气体的压力要高。隔离开关切断的仅是电容电流,所以压力要低些。一、 GIS 设备的基 础 知 识 3 、 GIS 的结构b. 因绝缘介质不同分为若干个气室。因 GIS 设备必须与架空线、电缆、主变压器相连接,而不同的元件所用的绝缘介质不同,如与变压器的连接因为油与 SF6 两种绝缘介质而采用油气...
