国网电力电缆线路设计、施工及运检课件(574页)VIP免费

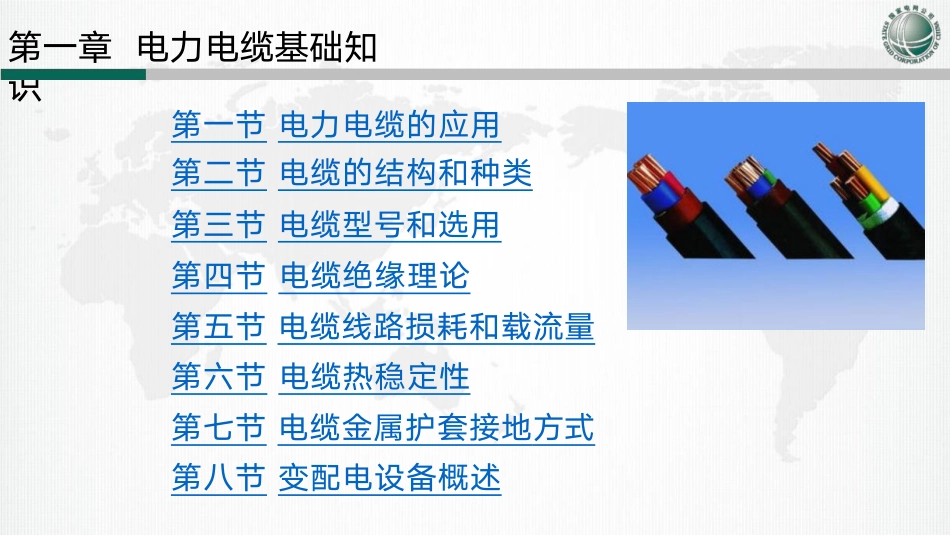

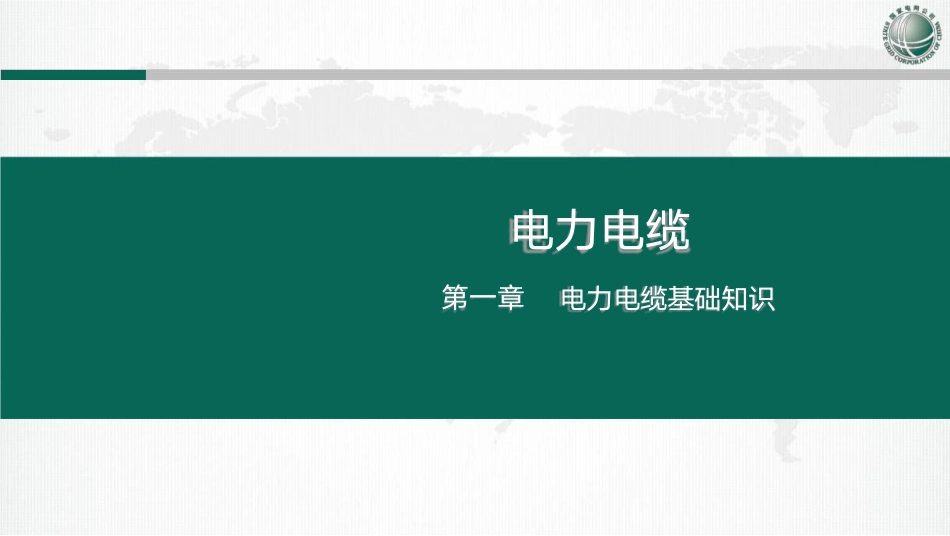

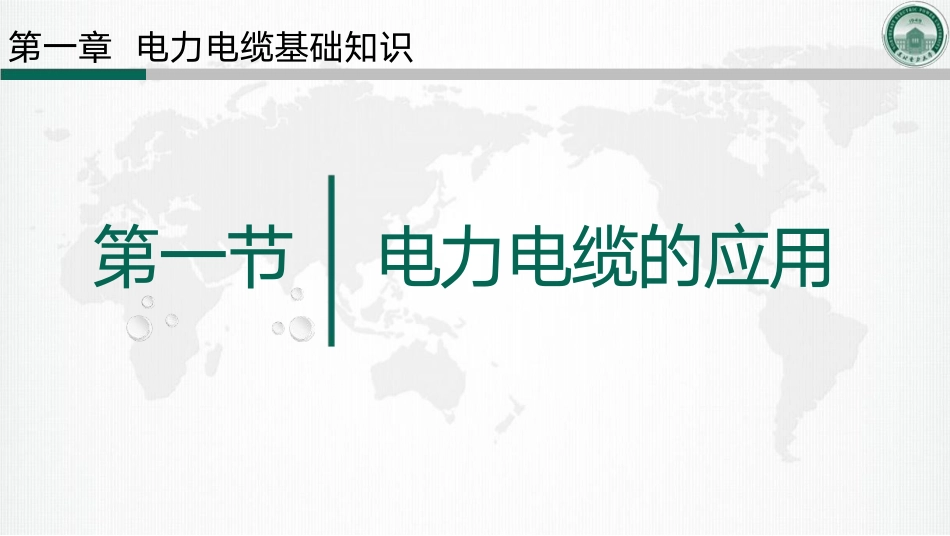

电力电缆电力电缆基础知识第一章第一节 电力电缆的应用第二节 电缆的结构和种类 第三节 电缆型号和选用 第四节 电缆绝缘理论第五节 电缆线路损耗和载流量第六节 电缆热稳定性第七节 电缆金属护套接地方式第八节 变配电设备概述第一章 电力电缆基础知识第一章 电力电缆基础知识 电力电缆的应用第一节电力系统一般由发电、输电、变电、配电及用户组成 。500kV、330kV、 220kV、 110kV为输电电压等级， 35kV、20kV、 10kV为中压配电电压等级， 380V、220V为低 压配电电压等级。第一节 电力电缆的应用 输电架空线路： 110kV及以上电压等级输电电缆线路： 110kV及以上电压等级典型电力系统的组成配电电缆线路： 35kV, 20kV, 10kV发电厂 (火力、 水力、风电等)用户侧： 380V及220V配电架空线路： 35kV, 20kV, 10kV降压变电站升压变电站中国目前的发电厂主要为火力发电和水力 发电两种， 也包括新兴能源如风力和核能发电。电厂发出电能的出口电压为6-35kV等级， 通过就地的升压变压器升至110kV或更高电压 送至远方。第一节 电力电缆的应用风力发电火力发电水力发电核能发电发电输电是指将电能从电源点通过较长距离输送至用电的负荷中心 。输电的电压等级一 般为110kV级以上等级。根据我国各级电压输送能力统计， 220kV输电线路输送容量为100~500 MW,传输 距离为100~300 km; 110 kV输电线路输送 容量为10~50 MW， 传输距离为50~100 km。传统的输电网络一般使用架空线路， 现在，高压电缆已经较普遍地应用于110 kV及以上 电压等级， 即需要使用高压电缆附件。第一节 电力电缆的应用高压输电架空线输电配电配电是指将电能从降压变电站分配到各负荷片区。我国城市配网以 10kV电压等级为主， 大型重工业较多采用35kV电压等级。在少数城市 仍保留35kV配电等级电压， 20kV电压等级是未来城市配电电压等级的 发展方向。线路： 电缆线路、架空线路(裸导线/绝缘架空线)第一节 电力电缆的应用开关设备： 开关柜/环网柜/电缆分支箱、柱上开关、环网柜等配电变压器： 油浸式变压器/干式变压器一、我国电力电缆的制造和应用近二十多年来， 我国电力电缆及附件的研究、制造和应用 有了迅速发展 。 1990年， 国产110kV交联聚乙烯电缆在电力 系统投入运行 。从此， 在电站建设和城市电网建设中， 110kV 及以下电压等级交联聚乙烯电缆逐步成为首选产品 。 1999年 起国产220kV交联聚乙烯电缆投...
