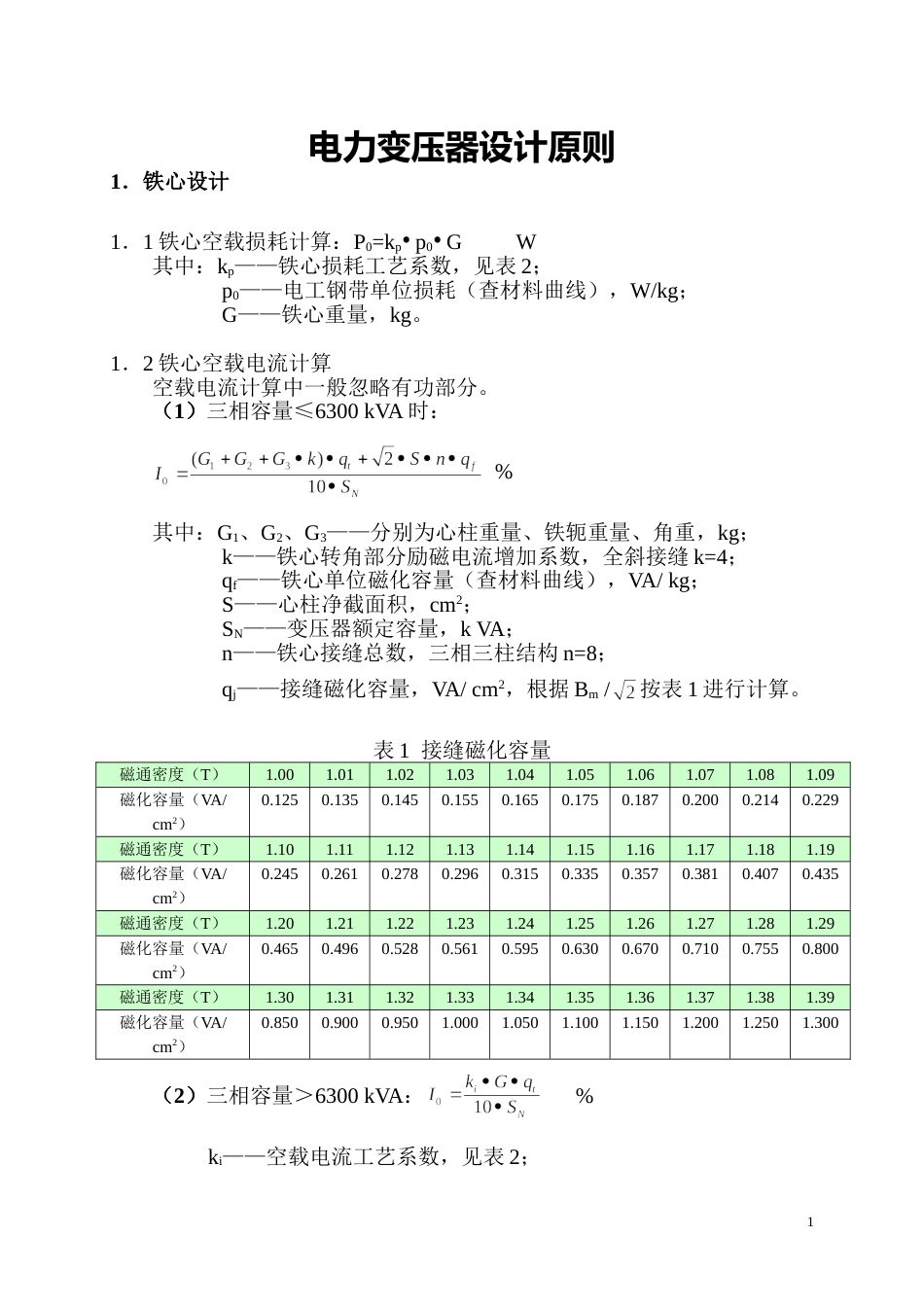

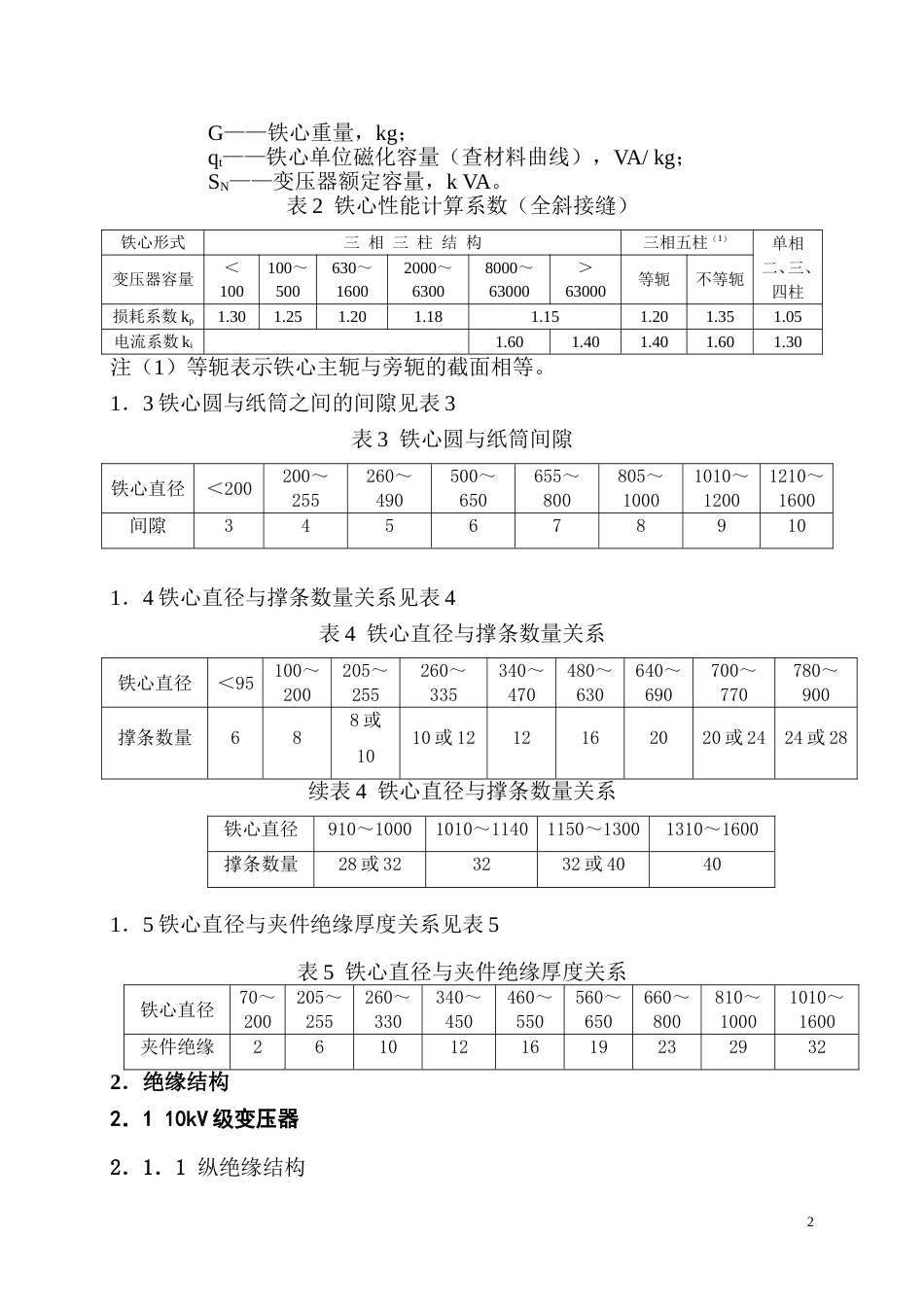

电力变压器设计原则1．铁心设计1．1 铁心空载损耗计算：P0=kp p0 G W其中：kp——铁心损耗工艺系数，见表 2；p0——电工钢带单位损耗（查材料曲线），W/kg；G——铁心重量，kg。1．2 铁心空载电流计算空载电流计算中一般忽略有功部分。（1）三相容量≤6300 kVA 时： %其中：G1、G2、G3——分别为心柱重量、铁轭重量、角重，kg；k——铁心转角部分励磁电流增加系数，全斜接缝 k=4；qf——铁心单位磁化容量（查材料曲线），VA/ kg；S——心柱净截面积，cm2；SN——变压器额定容量，k VA；n——铁心接缝总数，三相三柱结构 n=8；qj——接缝磁化容量，VA/ cm2，根据 Bm /按表 1 进行计算。表 1 接缝磁化容量磁通密度（T）1.001.011.021.031.041.051.061.071.081.09磁化容量（VA/cm2）0.1250.1350.1450.1550.1650.1750.1870.2000.2140.229磁通密度（T）1.101.111.121.131.141.151.161.171.181.19磁化容量（VA/cm2）0.2450.2610.2780.2960.3150.3350.3570.3810.4070.435磁通密度（T）1.201.211.221.231.241.251.261.271.281.29磁化容量（VA/cm2）0.4650.4960.5280.5610.5950.6300.6700.7100.7550.800磁通密度（T）1.301.311.321.331.341.351.361.371.381.39磁化容量（VA/cm2）0.8500.9000.9501.0001.0501.1001.1501.2001.2501.300（2）三相容量＞6300 kVA： %ki——空载电流工艺系数，见表 2；1G——铁心重量，kg；qt——铁心单位磁化容量（查材料曲线），VA/ kg；SN——变压器额定容量，k VA。表 2 铁心性能计算系数（全斜接缝）铁心形式三 相 三 柱 结 构三相五柱（1）单相二、三、四柱变压器容量＜100100～500630～16002000～63008000～63000＞63000等轭不等轭损耗系数 kp1.301.251.201.181.151.201.351.05电流系数 ki1.601.401.401.601.30注（1）等轭表示铁心主轭与旁轭的截面相等。1．3 铁心圆与纸筒之间的间隙见表 3表 3 铁心圆与纸筒间隙铁心直径＜200200～255260～490500～650655～800805～10001010～12001210～1600间隙3456789101．4 铁心直径与撑条数量关系见表 4表 4 铁心直径与撑条数量关系铁心直径＜95100～200205～255260～335340～470480～630640～690700～770780～900撑条数量688 或1010 或 1212162020 或 2424 或 28续表 4 铁心直径与撑条数量关系铁心直径910～10001010～11401150～13001310～1600撑条数量28 或 323232 或 40401．5 铁心直径与夹件绝缘厚度关系见表 5表 5 ...
