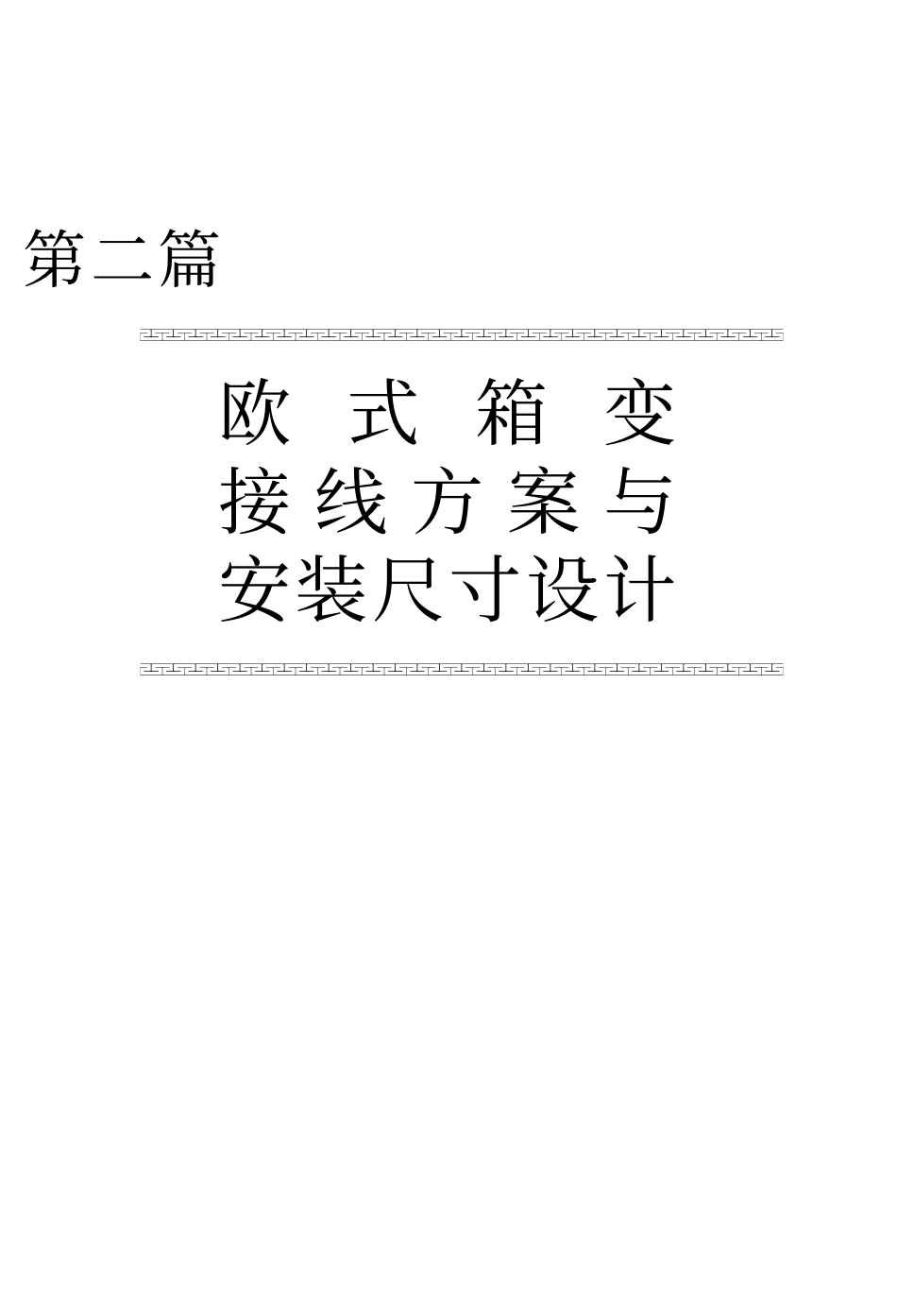

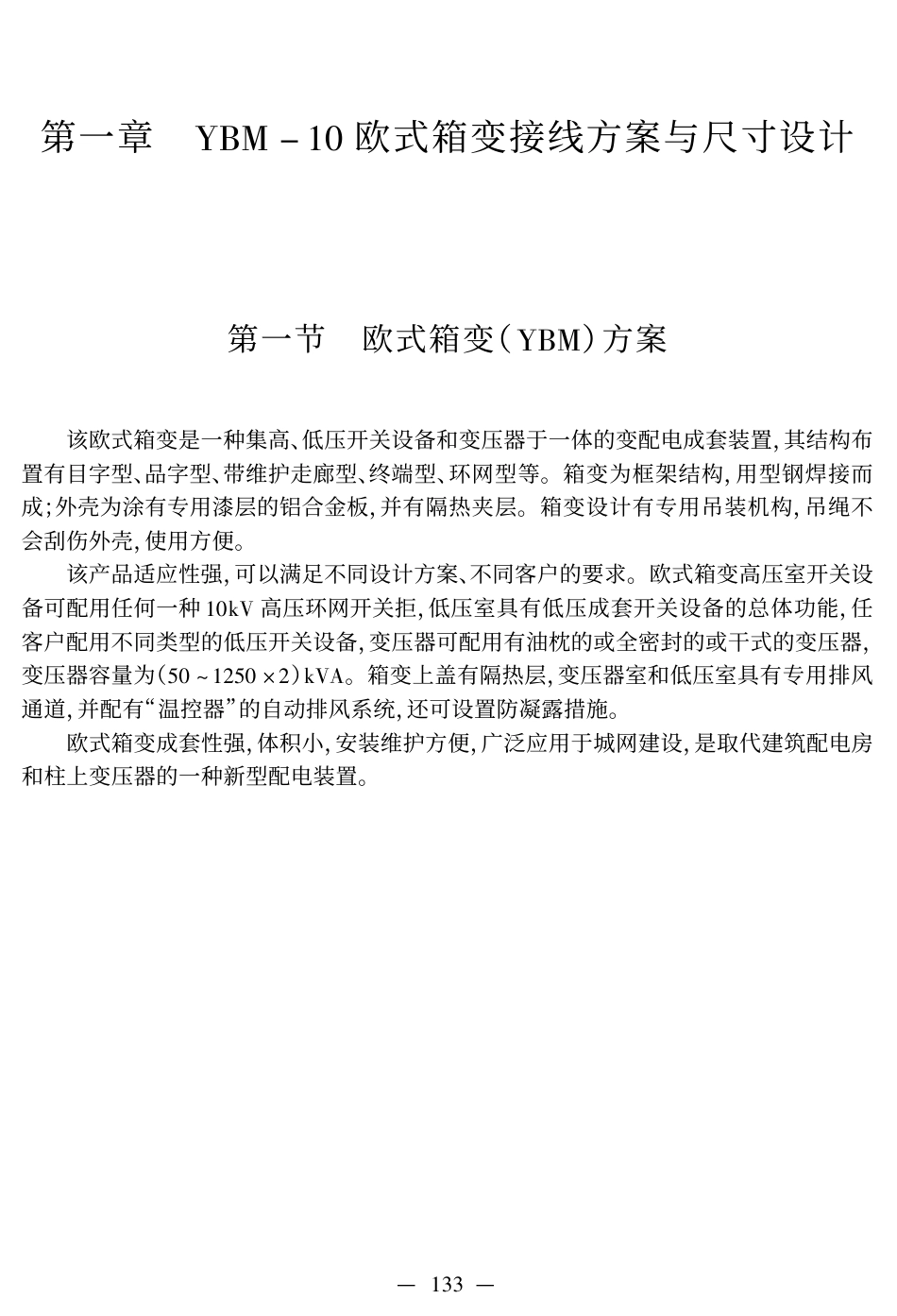

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!第二篇欧 式 箱 变接 线 方 案 与!!!!!!!!!!!!!!!!!!!!!!!!!!!!!安装尺寸设计第一章!"#$ % &’ 欧式箱变接线方案与尺寸设计第一节!欧式箱变（"#$）方案该欧式箱变是一种集高、低压开关设备和变压器于一体的变配电成套装置，其结构布置有目字型、品字型、带维护走廊型、终端型、环网型等。箱变为框架结构，用型钢焊接而成；外壳为涂有专用漆层的铝合金板，并有隔热夹层。箱变设计有专用吊装机构，吊绳不会刮伤外壳，使用方便。该产品适应性强，可以满足不同设计方案、不同客户的要求。欧式箱变高压室开关设备可配用任何一种 &’() 高压环网开关拒，低压室具有低压成套开关设备的总体功能，任客户配用不同类型的低压开关设备，变压器可配用有油枕的或全密封的或干式的变压器，变压器容量为（*’ + &,*’ - ,）().。箱变上盖有隔热层，变压器室和低压室具有专用排风通道，并配有“温控器”的自动排风系统，还可设置防凝露措施。欧式箱变成套性强，体积小，安装维护方便，广泛应用于城网建设，是取代建筑配电房和柱上变压器的一种新型配电装置。— &// —— #"! —— #"! —— #"! —— #"! —第二节!欧式箱变（半埋式）方案本方案为国外公司推出的新产品，其整体设计结构与传统的欧式产品类似，分高低压和变压器三个室，品字形布置，高压侧选用专用的 "#$ 充气环网开关。配有电动储能的弹簧操作机构，并留配网自动化接口。变压器采用干式变压器。低压为面板式布置，装有空气断路器及计量表计等，低压主开关为框架式断路器，分路开关为塑壳式断路器。特点为：箱体为金属材料拼装而成，箱底为高强度水泥材料，变压器室在箱体底座部分向外箱座伸出 $%%&& 埋入地下。安装时整个箱体采用半埋式，从而降低视觉高度，使外形看上去小巧。— )(’ —— #"! —— #"! —第三节!欧式箱变（带自动化）方案本方案为环网型箱式变电站，高压开关选择 "#$ 环网开关柜（三位置负荷开关），电流互感器选择三相一体电缆穿芯式。低压开关选用了梅兰日兰双断点 %&、’"& 开关，无功补偿采用晶闸管控制的全自动补偿装置。考虑到与城市配网自动化的配合，加装了自动化装置。()* 采用了 +, - ./((0" 核心技术，可实现对箱变的遥测、遥控和遥信。集抄器可实现对居民用户远程自动抄表，实现防窃电及电费管理。自动化装置可适用于光纤、载波、无线、网络等多种通道，&’123 4、0,5674 - 8 等多种...
