分布式发电与微网完结版(145页)VIP免费

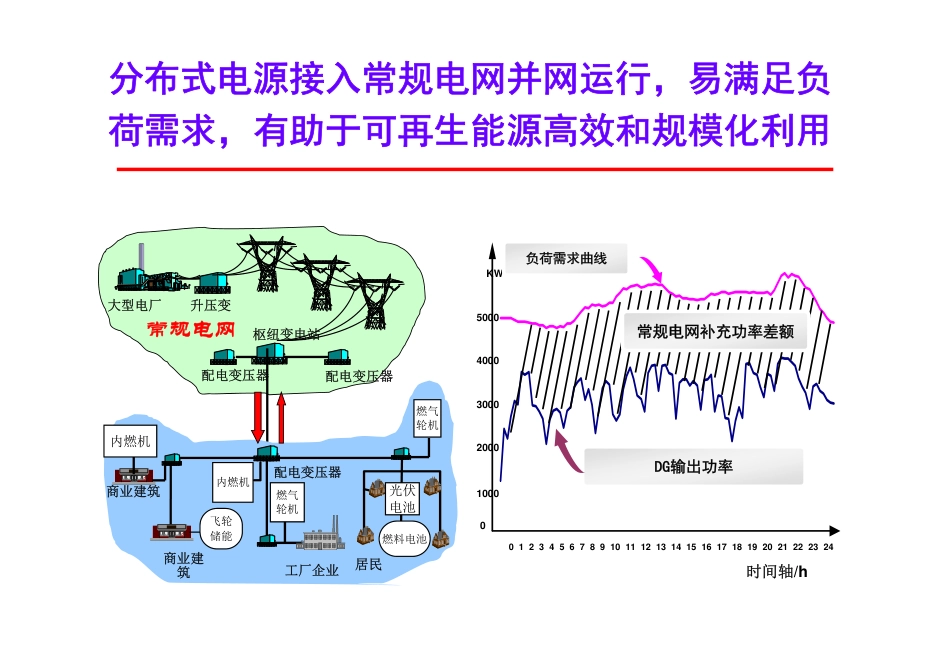

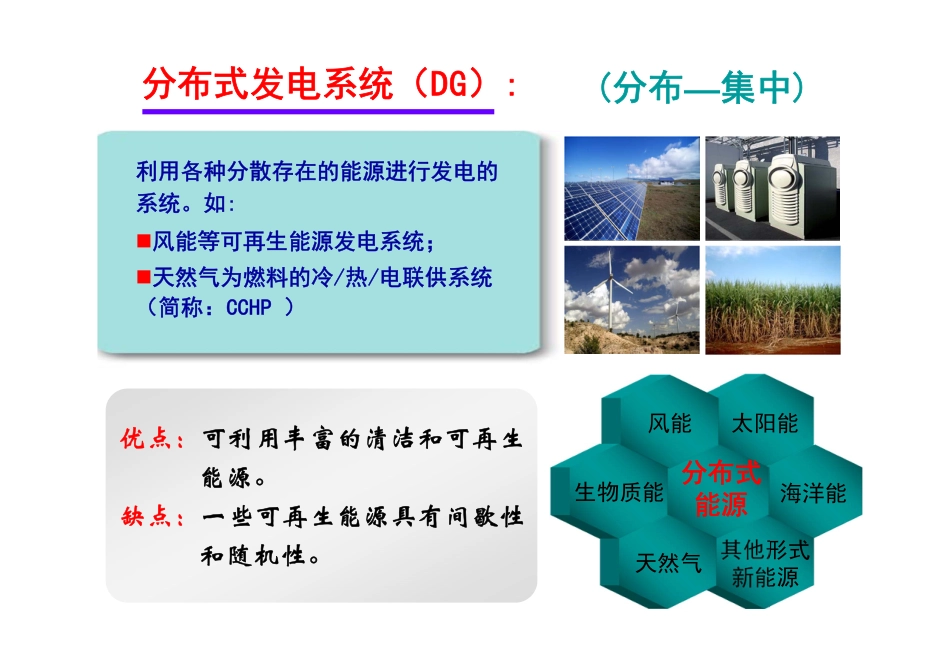

分布式发电与微网分布式发电系统（DG）:利用各种分散存在的能源进行发电的系统。如:风能等可再生能源发电系统；天然气为燃料的冷/热/电联供系统（简称：CCHP ）优点：可利用丰富的清洁和可再生能源。缺点：一些可再生能源具有间歇性和随机性。海洋能其他形式新能源太阳能天然气风能生物质能 分布式能源(分布—集中)大型电厂升压变配电变压器枢纽变电站配电变压器常规电网配电变压器工厂企业内燃机居民光伏电池燃料电池商业建筑商业建筑内燃机飞轮储能燃气轮机燃气轮机分布式电源接入常规电网并网运行，易满足负荷需求，有助于可再生能源高效和规模化利用时间轴/h0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24KW100020003000400005000负荷需求曲线DG输出功率常规电网补充功率差额分布式电源并网运行面对的问题电源特性决定： 不可调度（可再生能源） 功率波动（电源间歇性） 需要备用（不提供备用）双向潮流导致： 电压调节 保护协调 能量优化分布式电源并网技术分布式电源并网运行方式优点：接入方便，运行简单缺点：系统故障退出运行间歇性影响周边用户能源综合优化困难对电网运行调度提出了挑战上述缺点将制约了DG的发展以分布式电源（DG）为单元输电网络高压配网110KVGGGG中压配网35/10KV低压配网0.4KV负荷负荷DGDGDGDGDG微网特征及面对的问题微网的定义、结构、特点定义：将区域内分散的小型发电单元（分布式电源）组织起来形成的一个小型能源系统,可为区域内负荷供冷、热和电,同时可以与传统电网并联运行。特点：(1)使用大量的电力电子装置;(2)缺少惯性（储能装置）;(3)能运行在两种模式（联网和孤岛）; (4)通过单点联入大电网 ;(5)分布式电源之间有一定的地理距离微网系统示意图太阳能储能装置风电光伏储能冷热电联供冷热电联供公共电网热、冷热、冷中央控制分布式发电供能系统并网运行方式将分布式电源组成微网（MG）运行太阳能储能装置风电光伏储能冷热电联供冷热电联供微网边界热、冷热、冷中央控制输电网络高压配网110KVGGGG中压配网35/10KV低压配网0.4KV负荷负荷MGMGMGMGMG特点：孤网独立运行典型的微网结构Source: IEEE1547.4 可提高分布式电源的有效运行时间； 电网灾变情况下重要用户持续供电； 可避免间歇式电源对周围用户影响； 可再生能源综合优化利用； … … 经济与社会意义巨大!微网方式运行的优点： 多种能源输入(光、...
