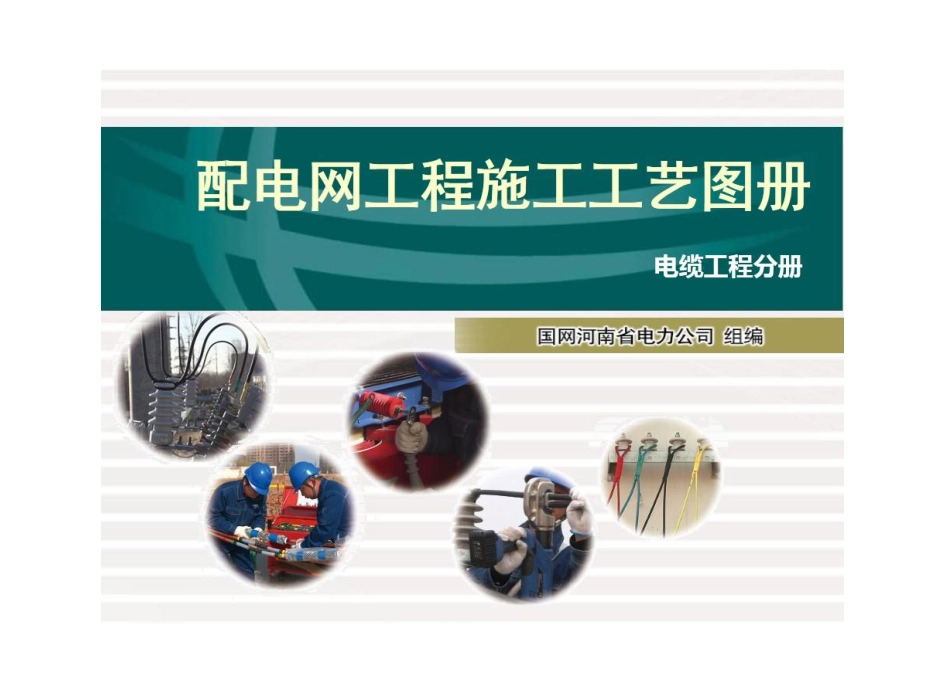

配电网工程施工工艺图册(电缆工程分册)VIP免费

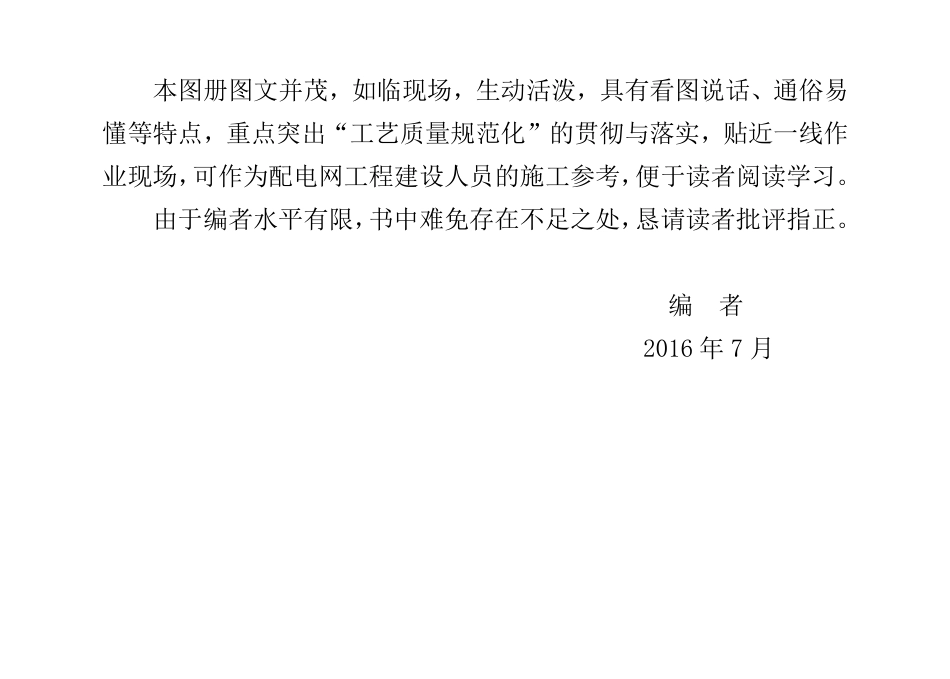

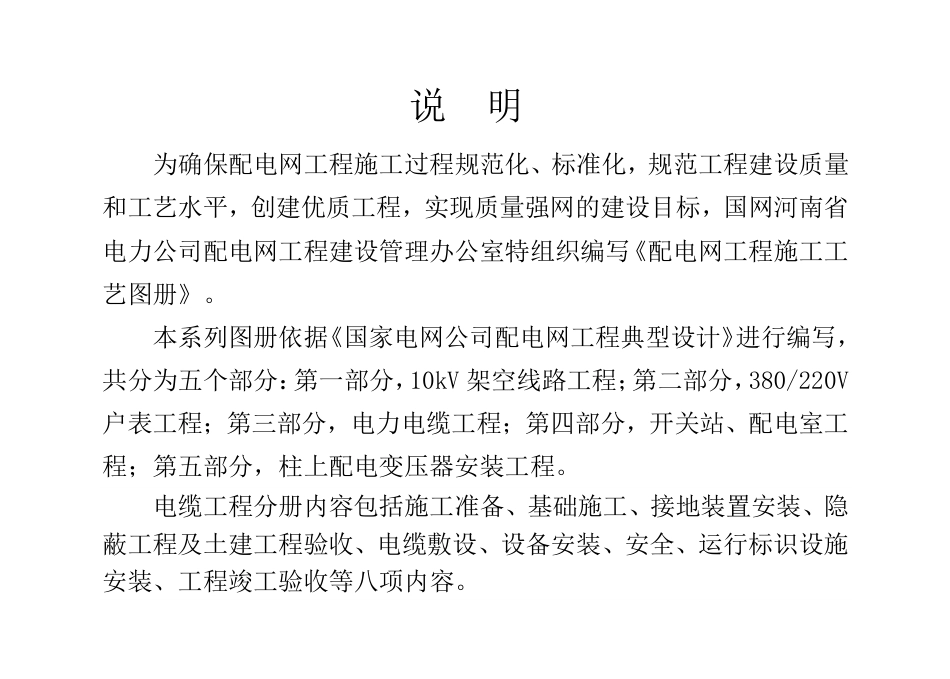

说 明 为确保配电网工程施工过程规范化、标准化，规范工程建设质量和工艺水平，创建优质工程，实现质量强网的建设目标，国网河南省电力公司配电网工程建设管理办公室特组织编写《配电网工程施工工艺图册》。 本系列图册依据《国家电网公司配电网工程典型设计》进行编写，共分为五个部分：第一部分，10kV 架空线路工程；第二部分，380/220V户表工程；第三部分，电力电缆工程；第四部分，开关站、配电室工程；第五部分，柱上配电变压器安装工程。 电缆工程分册内容包括施工准备、基础施工、接地装置安装、隐蔽工程及土建工程验收、电缆敷设、设备安装、安全、运行标识设施安装、工程竣工验收等八项内容。 本图册图文并茂，如临现场，生动活泼，具有看图说话、通俗易懂等特点，重点突出“工艺质量规范化”的贯彻与落实，贴近一线作业现场，可作为配电网工程建设人员的施工参考，便于读者阅读学习。 由于编者水平有限，书中难免存在不足之处，恳请读者批评指正。 编 者 2016 年 7 月 目 录 一、施工准备………………………………………………1 二、基础施工………………………………………………2 三、接地装置安装…………………………………………17 四、隐蔽工程及土建工程验收……………………………22 五、电缆敷设………………………………………………27 六、设备安装………………………………………………87 七、安全、运行标识设施安装……………………………122 八、工程竣工验收…………………………………………129- 1 - 施工准备:施工前项目负责人进行现场勘察，编制施工“四措一案”和开工报告，工器具材料检查，召开班前会，装设遮栏（围栏）。 - 2 - 包括电缆沟、排管基础开挖；设备基础开挖、砌筑。 - 3 - 电缆沟按设计要求开挖，开挖前沟两侧设置安全警示带。过程中如出现沟底持力层达不到设计要求，采取换土处理。- 4 - 10kV 及以下电力电缆与电缆、管道、道路、构筑物等之间的容许最小净距要求为： 与电力电缆之间平行敷设时容许最小距离 0.1m，交叉时 0.5m 与热力管道之间平行敷设时容许最小距离 2m，交叉时 0.5m 与油管及易燃气管道平行敷设时容许最小距离 1m，交叉时 0.5m 与排水沟之间平行敷设时容许最小距离 1m。 - 5 - 直埋电缆沟底铺沙不小于 100mm 厚。- 6 - 排管沟开挖深度不小于 1.7m，沟底原土夯实。 - 7 - 排管沟沟底浇筑不小于 100mm 厚 C15 混...
