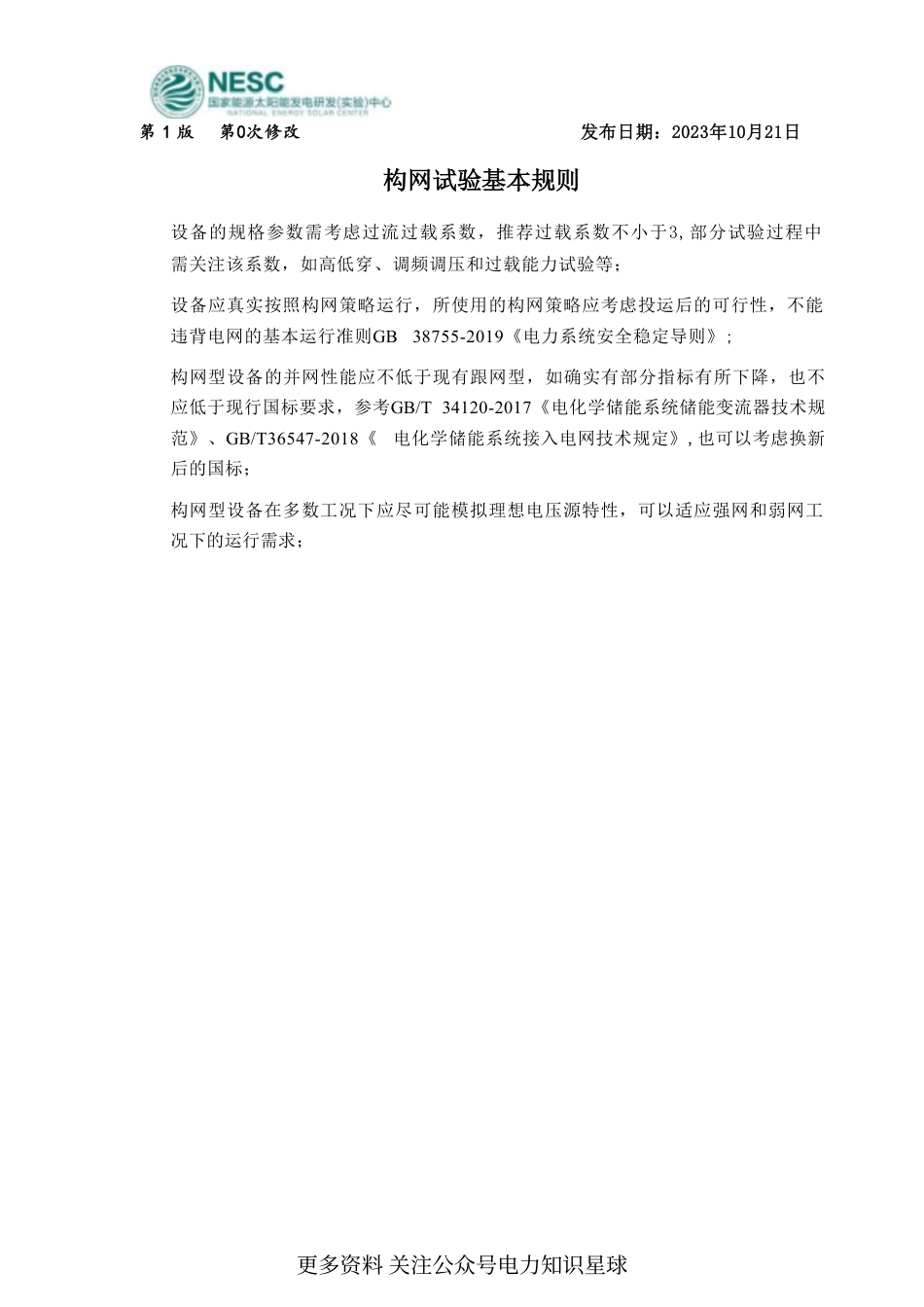

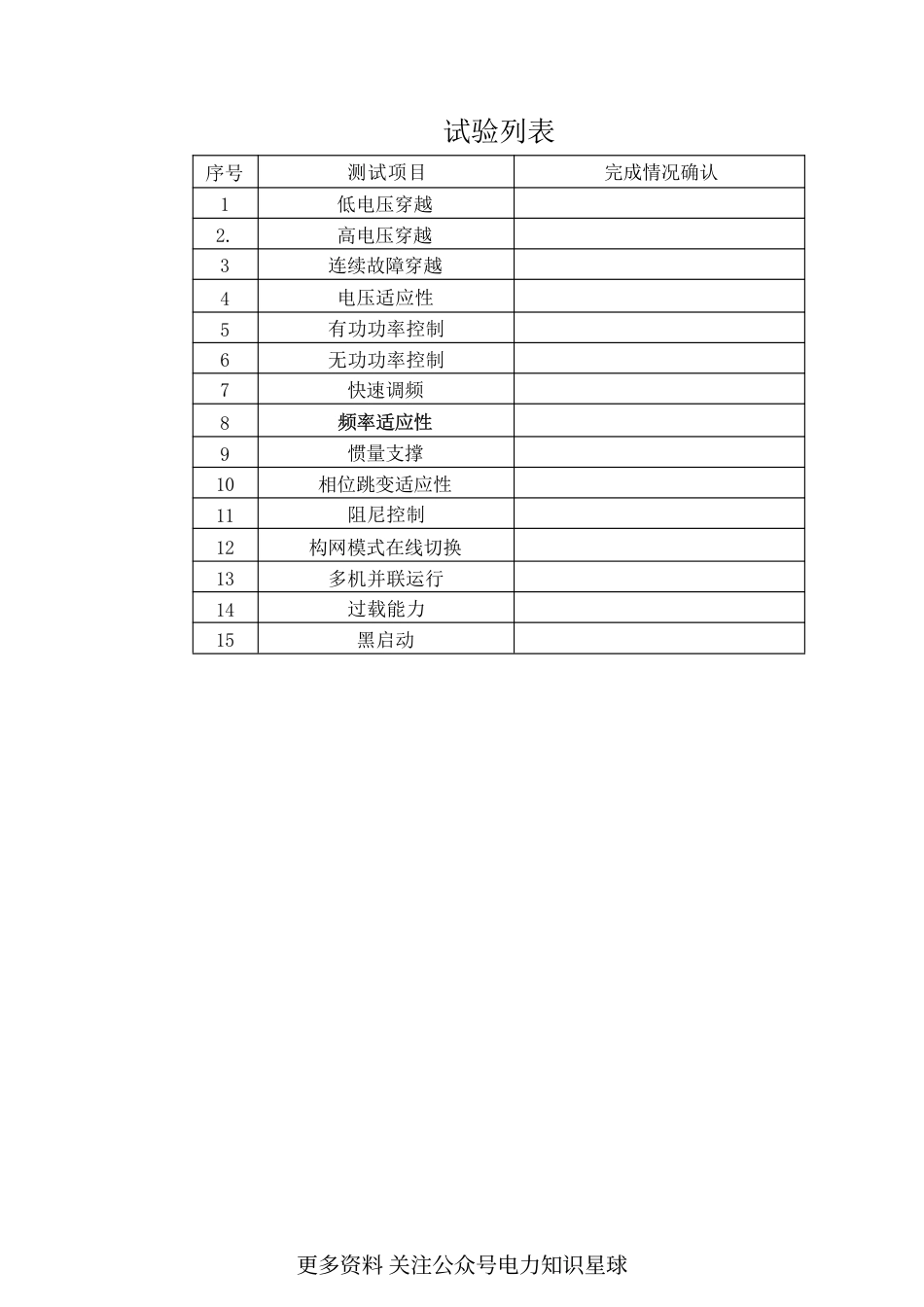

构网型储能变流器试验大纲更多资料 关注公众号电力知识星球试验列表序号测试项目完成情况确认1低电压穿越2.高电压穿越3连续故障穿越4电压适应性5有功功率控制6无功功率控制7快速调频8频率适应性9惯量支撑10相位跳变适应性11阻尼控制12构网模式在线切换13多机并联运行14过载能力15黑启动更多资料 关注公众号电力知识星球第 1 版第0次修改发布日期：2023年10月21日构网试验基本规则设备的规格参数需考虑过流过载系数，推荐过载系数不小于3,部分试验过程中需关注该系数，如高低穿、调频调压和过载能力试验等；设备应真实按照构网策略运行，所使用的构网策略应考虑投运后的可行性，不能违背电网的基本运行准则GB38755-2019《电力系统安全稳定导则》;构网型设备的并网性能应不低于现有跟网型，如确实有部分指标有所下降，也不应低于现行国标要求，参考GB/T 34120-2017《电化学储能系统储能变流器技术规范》、GB/T36547-2018《电化学储能系统接入电网技术规定》,也可以考虑换新后的国标；构网型设备在多数工况下应尽可能模拟理想电压源特性，可以适应强网和弱网工况下的运行需求；更多资料 关注公众号电力知识星球1/28第1版第0次修改发布日期：2023年10月21日1 高低电压穿越技术要求：■试验在两种短路比工况下开展，分别为SCR≥10,SCR≤2,通过调节串联电感L1 实现，阻抗的X/R比设置为10,对地电感和电阻保证空载工况下电压深度满足要求即可；■测试判定依据可选择GB/T 34120-2017、GB/T 36547-2018;■测试判定可使用无功增量电流或无功电流目标值；测试前需保证对应工况下变流器可稳定运行，电压谐波、电流谐波和功率的波动在常规标准的要求限值内。■故障穿越期间，设备可按照理想电压源+内阻特性对跌落点进行无功补偿，也可以使用传统的跟网策略按照下垂系数进行无功补偿，故障期间需考虑设备的有功策略，尽可能实现故障期间的有功可控。■试验工况包括强网弱网、充电放电、三相和单相、轻载(10%Pn≤P≤30%Pn) 和重载(P≥80%Pn),深度包括0、20、40、60、80、115、125、130母线s机墙母绘35kV串联电事L1串联电阻R1储信变流器T1S135kV对地电感L2对地电阻R2低电压穿越试验回路图3 连 续 故 障 穿 越技术要求：■试验在两种短路比工况下开展，分别为SCR≥10,SCR≤2, 通过调节串联电感L1 实现，阻抗的X/R 比设置为10,对地电感和电阻、对地电容和电阻的选值直接参考单独的低穿和高 穿 ；■测试判定依据可选择GB/T 34120-2017、GB/T 36...
